Изобретение относится к теплоэнергетике и м. б. использовано в нагревательных и. термических печах, Цель изобретения - повышение экономичности путем интенсификации теплообмена. Трубы 8 и 9 выполнены перфорированными с расположением отверстий 10 и 11 в полостях 12 и 13 между соседними трубами и дополнительно газоплотно скреплены по образующей и торцами в трубных досках. Воздух, омывая поверхности труб 8, поступает в полость 13, струйно истекает в полость труб 9 и далее через отверстия направляется к выходному соплу. Топливо поступает к насадку 20, откуда подается к соплу. Продукты сгорания через каналы поступают в полость 12, струйно истекают в полость труб 8 и далее через отверстия поступают в дымоотводящий патрубок . Использование рекуперативной горелки за счет многократного натекания воздуха на теплообменную поверхность повышает эффективность теплообмена, что позволит снизить расход топлива на обогрев печей.2 ил. 4-4 сл С о 00 4 СЛ vj О Фиг

СОЮЗ СОВЕТСКИХ

СОцИАЛИСТИЧ ЕСКИХ

РЕСПУБЛИК (19) (11) ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ф е

1.7

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4736815/06 (22) 13.09.89 (46) 15.10.91. Бюл, М 38 (71) Научно-производственное объединение

"ВНИИТМАШ" (72) В. А. Сальников, А, В; Пожарский и Ю.

М. Иванов (53) 662.951.2(088.8) (56) Патент ГДР М 68940, кл. F 23 0 14/00, опублик. 1969. (54) РЕКУПЕРАТИВНАЯ ГОРЕЛКА (57) Изобретение относится к теплоэнергетике и м. б. использовано в нагревательных и.термических печах, Цель изобретения— повышение экономичности путем интенсификации теплообмена. Трубы 8 и 9 выполнены перфорированными с расположением отверстий 10 и 11 в полостях 12 и 13 между соседними трубами и дополнительно газоплотно скреплены по образующей и торцами в трубных досках. Воздух, омывая поверхности труб 8, поступает в полость 13, струйно истекает в полость труб 9 и далее через отверстия направляется к выходному соплу. Топливо поступает к насадку 20, откуда подается к соплу. Продукты сгорания через каналы поступают в полость 12, струйно истекают в полость труб 8 и далее через . отверстия поступают в дымоотводящий патрубок. Использование рекуперативной горелки эа счет многократного натекания воздуха на теплообменную поверхность повйшает эффективность теплообмена, что позволит снизить расход топлива на обогрев печей. 2 ил.

1684570

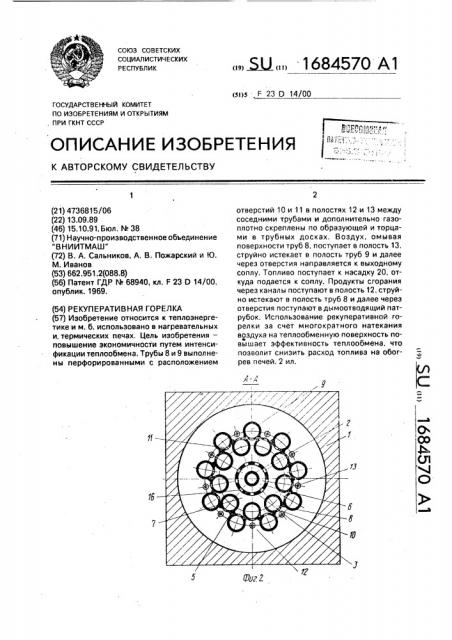

Изобретение относится к рекуперативным горелочным устройствам и может быть использовано в нагревательных и термических печах, Цель изобретения — повышение экономичности путем интенсификации теплообмена, На фиг, 1 изображена рекуперативная горелка, продольный разрез; на фиг. 2— разрез А — А на фиг. 1, Горелка содержит размещенные в керамическом блоке 1 коаксиально установленные топливный трубопровод 2, перфорированный воздушный патрубок 3 с заглушенным торцом 4 и теплообменный блок 5 с кольцевыми зазорами 6 и 7 между ними, выполненный в виде дымовых и воздушных труб 8 и 9, заглушенных с одного торца и расположенных кольцевыми рядами в шахматном порядке, причем каждая труба выполнена перфорированной с расположением отверстий 10 и 11 в полостях 12 и 13 между соседними трубами, а сами отверстия 11 в воздушных трубах 9 обращены к оси горелки, а аналогичные отверстия 10 в дымовых трубах 8 — к периферии керамического блока 1, при этом все трубы дополнительно гаэоплотно скреплены по образующей и торцами в трубных досках 14 и 15.

Рекуперативная горелка работает следующим образом, Воздух, подаваемый внутрь патрубка 3, движется по кольцевому зазору 6 и через отверстия 16 напг авляется в виде системы струй на наружную поверхность внутреннего ряда труб 8. Омывал поверхность труб 8 в поперечном направлении, воздух поступает во внутреннюю межтрубную полос.гь 13 и, перемещаясь в направлении выходного сопла 17 горелки, через отверстия 11 струйно истекает в полость труб 9, Далее из труб

9 воздух через отверстия 18 в трубной доске

14 поступает на лопатки эавихрителя 19, где, получив вращательное движение, направляется к выходному соплу 17 горелки.

Топливо поступает по топливному трубопроводу 2 к газосопловому насадку 20, откуда подается к выходному соплу 17 горелки, где смешивается с воздухом, подаваемым на

5 горение. Продукты сгорания через каналы

21, расположенные в кладке печи, поступают в зазор 22, откуда, двигаясь вдоль наружной поверхности труб 9, по межтрубным полостям 12 в направлении дымоотводяще10 го патрубка 23 струйно истекают в полость труб 8. Проходя по этим трубам, продукты сгорания омывают их внутреннюю поверхность и через отверстия 24 в трубной доске

15 поступают в дымоотводящий патрубок

15 23.

Использование рекуперативной горелки за счет многократного натекания воздуха на теплообменную поверхность повышает эффективность теплообмена, что позволит

20 снизить расход топлива на обогрев печей.

Формула изобретения

Рекуперативная горелка, содержащая размещенные в керамическом блоке коак25 сиально установленные топливный трубопровод, воздушный патрубок и теплообменный блок с кольцевыми зазора- ми между ними, отличающаяся тем, что, с целью повышения экономичности пу30 тем интенсификации теплообмена, воздушный патрубок выполнен перфорированным и заглушен с переднего торца, а теплообмЪнный блок выполнен в виде дымовых и воздушных труб, установленных в трубных

35 досках, заглушенных с одного торца и расположенных кольцевыми рядами с размещением труб s шахматном порядке, причем каждая труба выполнена перфорированной с расположением отверстий в полостях

40 между соседними трубами, а сами отверстия в воздушных трубах обращены к оси горелки, а аналогичные отверстия в дымовых трубах — к периферии керамического блока, при этом все трубы дополнительно

45 газоплотно скреплены по образующей и попами в трубных досках.
