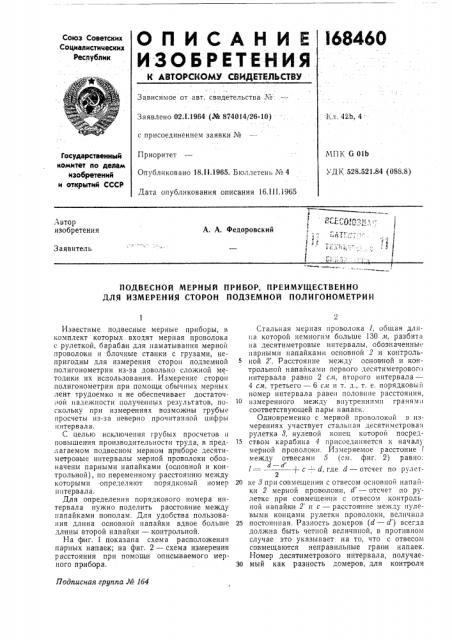

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I68460

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №:

Заявлено 02.1.1964 (№ 874014/26-10) 1 л. 42Ь, 4 с присоединением заявки №

МПК G Ojb

УДК, 528.521.84 (088.8) Приоритет

Опубликовано 18.11.1965. Бюллетень ¹ 4

Дата опубликования описания 16.111.1965

Государственный комитет ло делам изобретений и открытий СССР!

- штор изобретения

А. А. Федоровский

Заявитель

ПОДВЕСНОЙ МЕРНЫЙ ПРИБОР, ПРЕИМУЩЕСТВЕННО

ДЛЯ ИЗМЕРЕНИЯ СТОРОН ПОДЗЕМНОЙ ПОЛИГОНОМЕТРИИ

Подписная группа № 1б4

Известные подвесные мерные приборы, в комплект которых входят мерная проволока с рулеткой, барабан для наматывания мерной проволоки и блочные станки с грузами, непригодны для измерения сторон подземной полигонометрии из-за довольно сложной методики их использования. Измерение сторон полигонометрии при помощи обычных мерных лент трудоемко и не обеспечивает достаточ ой надежности полученных результатов, по. скольку при измерениях возможны грубые просчеты из-за неверно прочитанной цифры интервала.

С целью исключения грубых просчетов и повышения производительности труда, в предлагаемом подвесном мерном приборе десятиметровые интервалы мерной проволоки обозначены парными напайками (основной и контрольной), по переменному расстоянию между которыми определяют порядковый номер интервала.

Для определения порядкового номера интервала. нужно поделить расстояние между напайками пополам. Для удобства пользования длина основной напайки вдвое больше длины второй напайки —:контрольной.

На фиг. 1 показана схема расположения парных напаек; на фиг. 2 — схема измерения расстояния при помощи описываемого мерного прибора.

Стальная мерная проволока 1, общая длина которой немногим больше 130 л, разбита на десятиметровые интервалы, обозначенные парными напайками основной 2 и контрольной 2 . Расстояние между основной и контрольной напайками первого десятиметрового интервала равно 2 ся, второго интервала—

4 см, третьего — 6 см и т. д., т. е. порядковый номер интервала равен половине расстояния, 1о измеренного между внутренними граням; соответствующей пары напаек.

Одновременно с мерной проволокой в измерениях участвует стальная десятиметровая рулетка 3, нулевой конец которой посред1 ством карабина 4 присоединяется к началу мерной проволоки. Измеряемое расстоние l между отвесами 5 (см. фиг, 2) равно:

d — d

l =- — + с -- d, где d — отсчет по рулетг гО ке 3 при совмещении с отвесом основной напайки 2 мерной проволоки, d — отсчет по рулетке при совмещении с отвесом контрольной напайки 2 и с — расстояние между нулевыми концами рулетки проволоки, величина г5 постоянная. Разность домеров (d — сГ) всегда должна быть четной величиной, в противном случае это указывает на то, что с отвесом совмещаются неправильные грани напаек.

Номер десятиметрового интервала, получае30 мый как разность домеров, для контроля

168460

1 22

Фиг.1

Г2

Фиг 2

Составитель А. С. Масленникова

Редактор Г. М. Печоров Корректор Т. С. Дрожжина

Заказ 334/18 Тираж 625 Формат бум. 60 90 /а Объем 0,21 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобрегенпи и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 определяется еще раз путем непосредственного измерения расстояния между гранями основяой и контрольной напаек при помощи масштабной линейки, Мерная проволока вместе с барабаном б подвешивается на блочных станках 7 с силой натяжения равной

14 кг. Стрела провеса при таком натяжении составляет 0,61 м, При камеральной обработке результатов измерений в измеренные расстояния .вводят поправками за компарирование, температуру, наклон и провес мерной, проволоки.

Предмет изобретения

1. Подвесной мерный прибор, преимущественно для измерения сторон подземной полигонометрии, содержащий мерную проволоку

4. с рулеткой, барабан для наматывания проволоки и блочные станки с грузами, отличающийся тем, что, с целью исключения грубых просчетов и повышения производительности

5 труда, десятиметровые интервалы мерной проволоки обоз начены парными напайками, основной и контрольной, с переменным расстоянием между ними, определяющим порядковый,номер интервала.

10 2. Мерный прибор по п, 1, отличающийся тем, что номер десятиметрового интервала мерной проволоки равен половине расстояния между основной и контрольной напайками.

3. Мерный прибор по пп. 1, 2, отличаю15 щийся тем, что длина основной напайки мерной проволоки вдвое больше, чем контрольной.
