Способ испытания горной породы для оценки энергоемкости ее разрушения

Способ испытания горной породы для оценки энергоемкости ее разрушения

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике и может быть использовано для испытания горной породы и оценки ее энергоемкости Цель изобретения - повышение точности испытаьий гнпем боче: точной оценки длины исходной краевом трещины и повышение информативности путем определения упругих характеристик материала. Сначала плоский обртзец подвергают на гружению предварительным изгибом в vn- ругой области и регистрируют диаграмму нагрузка - прогиб Затем на образец наносят исходную краее/ю трещину, нафужают его иг. ибом до с рагиазния ТРГЩ нм и следующего разрушения образца при э ом также регистрируют диаграмму нагрузи прогиб, определяют длину исходной краевой трещины из выражения, приведенного в формуле изобретения

союз советских социАлистических

РЕСПУБЛИК (sils G 01 и 3/00

ГОСУДАР Cl HF Hl »Ы Й КО»лИТ FT

ПО ИЗОБР» УНИЯМ И OTKPb»TV»AM

ПГ И ГКЧТ (ССР

Г

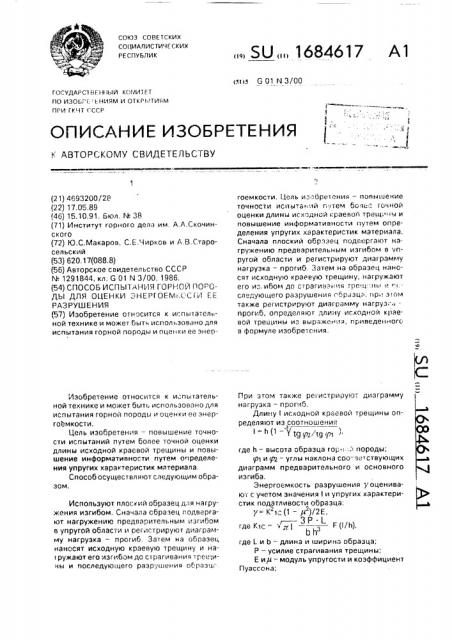

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ABTOPC;KOMY СВИДЕТЕЛЬСТВУ (21) 4693200/2Р (22) 17.05,89 (46) 15.10,91. Бюл, М 38 (71) Институт горного дела им. А.А.СкочинСКОГО (72) Ю,С,Макаров, С,Е.Чирков и А,В.Старосельский (53) 620.17(088.8) (56) Авторское свидетельство СССР
