ГАЗОВЫЙ ХРОМАТОГРАФ
Подписная группа № 173
Изобретение относится к хроматографам, газовые схемы которых позволяют осущестг>лять различные методики разделения при переходе от анализа одних к анализу других газовых или паровых смесей.
Известен газовый хроматограф, содержащий пробоотборное устройство, параллельно включенные блоки хроматографических колонок и переключатель потоков, осуществляющий изменение паправлен ия движения газа-носителя в системе колонок и детектора.
В предлагаемом хроматографе перед колонками последовательно по ходу движения га,аносителя усгановлены переключатели блоков, служащие для перемещения точек ввода и вывода газа-носителя в указанной системе блоков колонок, и переключатели KOJIOkIOK, предназначенные для изменения направления движения газа-носителя через колонку. Это позволяет расширить область применения хроматографа.

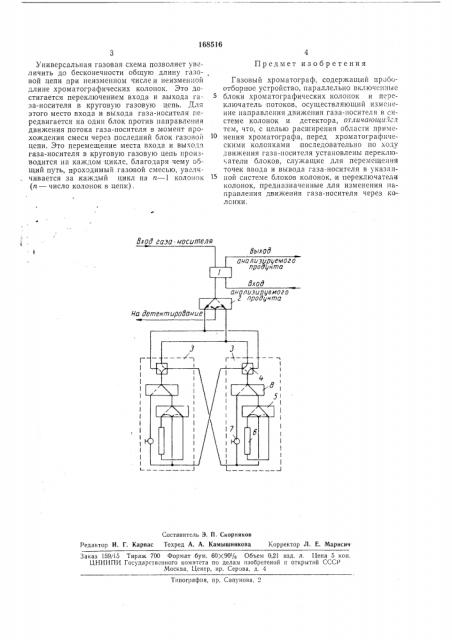

На чертеже изображена принципиальнан схема двухблочного хроматографа.
Хроматограф содержит пробоотборное ii гройство 1, переключатель потоков 2, осуществляющий изменение направления движения газа-носителя по газовой цепи, и систему блоков 3 хроматографических колонок. Блок ко.лонки содержит следующие элементы: переключатель 4 блока, служащий для перемеще ия точек ввода и вывода газа-i,;Oñèòåëÿ в системе блоков, переключатель 5 колонки, предназначенный для изменения направления движения газа-носителя через хроматографическую колонку б. Параллельно колонке установлен дроссель 7, шунтирующий колонку в момент ее выключения из газовой цепи с koмощью переключателя 8.
Предлагаемая универсальная газовая схема
10 позволяет работать с любым количеством колонок. Положение колонок относительно ввода газа-носителя, а также направление его движения по цепи и через каждую колонку определяются командами, подаваемыми на
15 блоки колонок и переключатель потоков. Это создает возможность не только изменять последовательность прохождения газа-носителя через колонки, но и изменять направление движения потока как через отдельную колонку, 20 так и во всей круговой газовой цепи в целом.
Возможны различные варианты газовой схемы хроматографа.
В зависимости от конструктивного решения предлагаемая газовая схема может быть ис25 пользована для различных видов хроматографии (хроматермография, термодинамический метод и т. д.), а также для сравнения работы сорбентов в одинаковых условиях, для определения длины колонки, необходимой для раз30 деления данной смеси.
168516
Предмет изобретения
Rod газа - носителю
