Реферат

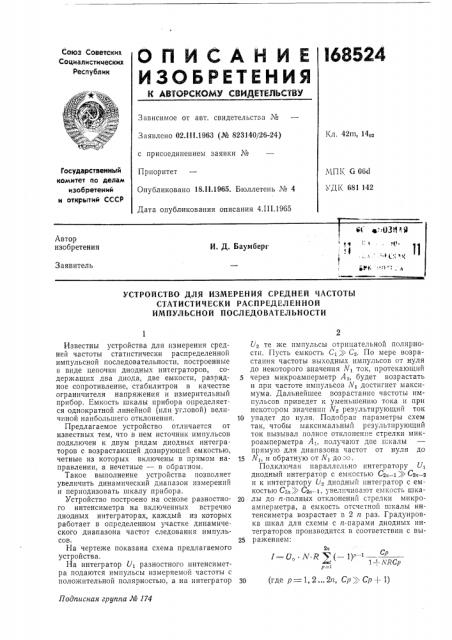

Союз Советских

Социалистицеских

Республик

Зависимое от авт. свидетельства №

Заявлено 02.111.1963 (№ 823140/26-24) с присоединением заявки №

Приоритет

Опубликовано 18.II.1965. Бюллетень № 4

Дата опубликования описания 4.Ш.19б5 г(л. 42m, 14р

Государственный комитет по делам изобретений и открытий СССР

МП1(6 06d

УДК 681 142 ь 1 в"-031 х Я

Автор изобретения

И. Д. Баумберг

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СРЕДНЕЙ ЧАСТОТЫ

СТАТИСТИЧЕСКИ РАСПРЕДЕЛЕННОЙ

ИМПУЛЬСНОЙ ПОСЛЕДОВАТЕЛЬНОСТИ

Подписная группа № 174

Известны устройства для измерения средней частоты статистически распределенной импульсной последовательности, построенные в виде цепочки диодных интеграторов, содержащих два диода, две емкости, разрядное сопротивление, стабилитрон в качестве ограничителя напряжения и измерительный прибор. Емкость шкалы прибора определяется однократной линейной (или угловой) величиной наибольшего отклонения.

Предлагаемое устройство отличается от известных тем, что в нем источник импульсов подключен к двум рядам диодных интеграторов с возрастающей дозирующей емкостью, четные из которых включены в прямом направлении, а нечетные — в обратном.

Такое выполнение устройства позволяет увеличить динамический диапазон измерений и периодизовать шкалу прибора.

Устройство построено на основе разностного интенсиметра на включенных встречно диодных интеграторах, каждый из которых работает в определенном участке динамического диапазона частот следования импульсов.

На чертеже показана схема предлагаемого устройства.

На интегратор U> разностного интенсиметра подаются импульсы измеряемой частоты с положительной полярностью, а на интегратор

Ь те же импульсы отрицательной полярности. Пусть емкость С1)) С . По мере возрастания частоты выходных импульсов от нуля до некоторого значения N> ток, протекающий

5 через микроамперметр А1, будет возрастать и при частоте импульсов N достигнет максимума. Дальнейшее возрастание частоты импульсов приведет к уменьшению тока и при некотором значении Л результирующий ток

10 упадет до нуля. Подобрав параметры схем так, чтобы максимальный результирующий ток вызывал полное отклонение стрелки микроамперметра А, получают две и;калы прямую для диапазона частот от нуля до

15 Л g, и обратную от N до о.

Подключая параллельно интегратору U< диодный интегратор с емкостью С ;, г )) Сз — з и к интегратору L диодный интегратор с емкостью С „)) Ср„г, увеличивают емкость шка20 лы до и-полных отклонений стрелки микроамперметра, а емкость отсчетной шкалы интенсиметра возрастает в 2 и раз. Градуировка шкал для схемы с и-парами диодных интеграторов производится в соответствии с вы25 ражением:

50 (где р = 1, 2 ... 2п, Ср:. Ср + 1) 168524

4 последовательности, от«ги гагогггееся тем, что с целью расширения динамического диапазона и периодизации шкалы измерительного прибора, источник импульсов подключен к

5 двум рядам диодных интеграторов с возрастающей дозирующей емкостью, четные из которых включены в прямом, а нечетные в обратном направлении.

Предмет изобретения

Устройство для измерения средней частоты статистически распределенной импульсной 10

I

I

I г

«1 2 1 г

Составитель H. Милохин

Техред Т. П. Курилко

Редактор П. Шлаин

1(орректор Т. С. Дрожжина

Заказ 153!12 Тираж 900 Формат бум. 60><90 >

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

В цепь одной из групп параллельно соединенных диодных интеграторов включают микроамперметр А, шкала которого разбита на

2гг, частей и служит указателем шкалы, по которой следует брать отсчет с микроамперметра.
