Электронный ключ для коммутации матрицы

Электронный ключ для коммутации матрицы

Иллюстрации

Показать все

Реферат



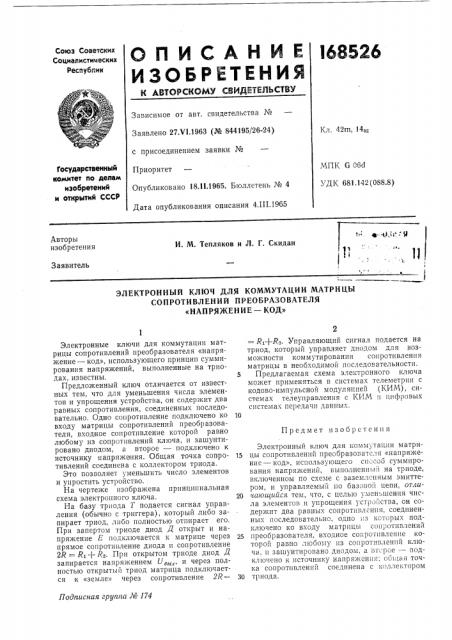

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 27.И.1963 (№ 844195/26-24) с присоединением заявки №

Приоритет

Опубликовано 18.ll.1965. Бюллетень № 4

Дата опубликования описания 4.Ш.1965

Кл. 42m, .14(,„Государственный комитет ло делам изобретений и открытий СССР

МПК 6 Обс!

УДК 681.142 (088.8) Авторы изобретения

И. М. Тепляков и Л. Г. Скидан

Заявитель. И

ЭЛЕКТРОННЫЙ КЛЮЧ ДЛЯ КОММУТАЦИИ МАТРИЦЫ

СОПРОТИВЛЕНИЙ ПРЕОБРАЗОВАТЕЛЯ

«НАПРЯЖЕНИŠ— КОД»

Предмет изобрстения

Подписная группа № 174

Электронные ключи для коммутации матрицы сопротивлений преобразователя «напряжение — код», использующего принцип суммирования напряжений, выполненные на триодах, известны.

Предложенный ключ отличается от известных тем, что для уменьшения числа элементов и упрощения устройства, он содержит два равных сопротивления, соединенных последовательно. Одно сопротивление подключено ко входу матрицы сопротивлений преобразователя, входное сопротивление которой равно любому из сопротивлений ключа, и зашунтировано диодом, а второе — подключено к источнику напряжения. Общая точка сопротивлений соединена с коллектором триода.

Это позволяет уменьшить число элементов и упростить устройство.

На черте>ке изображена принципиальная схема электронного ключа.

На базу триода Т подается сигнал управления (обычно с триггера), который либо запирает триод, либо полностью отпирает его, При запертом триоде диод Д открыт и напря>кение Е подключается к матрице через прямое сопротивление диода и сопротивление

2R = Ri+ R>. При открытом триоде диод Д запирается напряжением U„,, и через полностью открытый триод матрица подключается к «земле» через сопротивление 2R== R<+R>. Управляющий сигнал подается на триод, который управляет диодом для возмо>кности коммутированич сопротивления матрицы в необходимой последовательности.

5 Предлагаемая схема электронного ключа может применяться в системах телеметрии с кодово-импульсной модуляцией (КИМ), системах телеуправления с КИМ и цифровых системах передачи данных.

Электронный ключ для коммутации матри15 цы сопротивлений преобразователя «напря>кение — код», использующего способ суммирования напряжений, ьыполненный на триоде, включенном по схеме с заземленным эмиттером, и управляемый по баз>вой цепи, отли20 чаюи1ийся тем, что, с целью уменьшения числа элементов и упрощения устройства, он содер>кит два равных сопротиьления, соединенных последовательно, одно :з которых подключено ко входу матрицы со. ротивлений

25 преобразователя, входное сопротивление которой равно любому из сопротивлений ключа, и зашунтировано диодом, а второе — подключено к источнику напряжения; общая точка сопротивлений соединена с коллектором

30 тр иода.

168526

Сигиал упрадлеи я

Составитель Т. Бакина

Техред Т. H. Курплко Корректор T. С. Дрожжина

Редактор П. Шлаин

Типография, пр. Сапунова, 2

Заказ 153/14 Тираж 900 Формат бум. бОХ90 /з Объем О,1 нзд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делагп изобретении и открытий СССР

Москва, Центр, пр. Серова, д. 4
