Рабочий орган почвообрабатывающего орудия

Рабочий орган почвообрабатывающего орудия

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - снижение металлоемкости и повышение эксплуатационной надежности. Рабочий орган почвообрабатывающего орудия содержит стойку, выполненную из частей, нижняя часть 2 из которых имеет цилиндрическую форму, а верхняя часть 3 стойку имеет форму обращенного меньшим основанием вниз усеченного конуса и выполнена полой. Нижняя часть 2 стойки снабжена рыхлящим элементом. Основания цилиндра и конуса стойки имеют овальную форму. Толщина А стенки 6 верхней части 3 стойки уменьшается от меньшего основания конуса к большему. Отношение высот нижней 2 и верхней 3 частей стойки Б/В 0,41 - 0,55. При движении рабочего органа перед стойкой образуется уплотненное ядро почвы, защищающее переднюю и боковые поверхности стойки от износа. 2 ил.

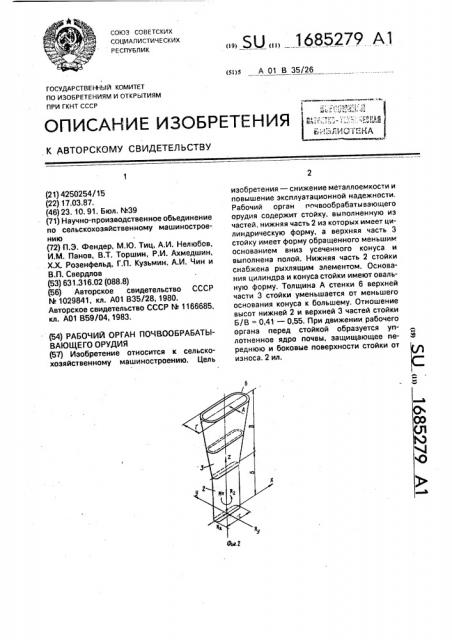

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s А 01 В 35/26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

По ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4250254/15 (22) 17.03.87. (46) 23. 10. 91, Бюл. М39 (71) Научно-производственное объединение по сельскохозяйственному машиностроению (72) П.Э. Фендер, М.Ю. Тиц, А.И. Нелюбов, И.M Панов, В.Т. Торшин, Р.И. Ахмедшин, Х.Х. Розенфельд, Г.П. Кузьмин, А.И. Чин и

В.П. Свердлов (53) 631.316.02 (088.8) (56) Авторское свидетельство СССР

hh 1029841, кл. А01 В35/28, 1980.

Авторское свидетельство СССР f4 1166685, кл. А01 В59/04, 1983. (54) РАбОЧИЙ ОРГАН ПОЧБООБРАБАТЫВАЮЩЕГО ОРУДИЯ (57) Изобретение относится к сельскохозяйственному машиностроению. Цель

Я3 „, 1685279 Al изобретения — снижение металлоемкости и повышение эксплуатационной надежности.

Рабочий орган почвообрабатывающего орудия содержит стойку, выполненную из частей, нижняя часть 2 из которых имеет цилиндрическую форму, а верхняя часть 3 стойку имеет форму обращенного меньшим основанием вниз усеченного конуса и выполнена полой. Нижняя часть 2 стойки снабжена рыхлящим элементом. Основания цилиндра и конуса стойки имеют овальную форму. Толщина А стенки 6 верхней части 3 стойки уменьшается от меньшего основания конуса к большему. Отношение высот нижней 2 и верхней 3 частей стойки

Б/B = 0,41 — 0,55. При движении рабочего органа перед стойкой образуется уплотненное ядро почвы, защищающее переднюю и боковые поверхности стойки от износа. 2 ил.

1685279

Изобретение относи ся к сельскохозяйственному машиностроению, а именно, к рабочим органам почвообрабатывающих машин.

Цель изобретения — снижение металлоемкости и повышение эксплуатационной надежности.

На фиг. 1 изображен рабочий орган почвообрабатывающего Орудия, вид сбоку; на фиг,2 — стоЙка рабочего органа.

Рабочий орган почвообрабатывающего орудия содержит установленную на раме 1 из двух частей 2 и 3 стойку 4. Нижняя часть

2 стОЙки 4 выполнена сплошноЙ, имеет цилиндрическую форму и снабжена рыхлящим элементом 5. Верхняя часть 3 стойки 4 выполнена полой и имеет форму усеченного конуса, обращенного меньшим основанием вниз. Основания цилиндра и конуса стойки

4 имеют овальную форму. Толщина А стенки 20

6 части 3 стойки 4 уменьшается от меньшего основания к большему, Отношение высот нижней 2 и верхней 3 частей стойки 4

Б/8=0,41 — 0,55.

Рабочий орган почвообрабатывающего 25 орудия работает следующим образом.

При движении рабочего органа.вследствие неоднородности почвы, происходит непрерывное перераспределение нагрузок, действующих на рыхлящий элемент 5 и ра- 30 бочий орган в целом, В результате на рабочий орган действуют одновременно несколько нагрузок: Rx — составляющая силы сопротивления почвы, направленная по ходу движения рабочего органа, R> — состав- 35 ляющая силы сопротивления почвы, действующая перпендикулярно направлению движения, Rz — вертикальная составляющая силы сопротивления почвы, M,— знакопеременный крутящий момент от дейcTeum can Rx u Ry.

В зоне контакта части 2 стойки 4 с почвой размер поперечного сечения Г должен быть минимален, в этом случае сила R будет минимальной. Овальная форма оснований стойки 4 способствует образованию уплотненного ядра почвы, защищающего переднюю и боковые поверхности стойки 4 от износа. Постепенное уменьшение толщины

А стенки 6 части 3 стойки 4 устраняет возможность возникновения значительных концентраций напряжений в месте сопряжения нижней 2 и верхней 3 частей стойки

4, Формула изобретения

Рабочий орган почвообрабатывающего орудия, содержащий стойку, выполненную из двух жестко связанных между собой частей, нижняя из которых имеет цилиндрическую форму и снабжена рыхлящим элементом, отличающийся тем, что, с.целью снижения металлоемкости и повышения эксплуатационной надейсности, части стойки жестко связаны между собой, верхняя часть стойки выполнена полой и имеет форму усеченного конуса. обращенHoI0 меньшим основанием в сторону нижней части стойки, при этом основания цилиндра и конуса стойки имеют овальную форму, а толщина стенки верхней части стойки уменьшается от меньшего основания конуса к его большему основанию, причем отношение высот нижней и верхней частей стойки равно 0,41 — 0,55, 1685279
