Реферат



Изобретение отнесется к сельскохозяйственному машиностроению. Целью изобретения является повышение равномерности внесения гербицидов по ширине захвата и сокращение их потерь. При вращении тарельчатого диска 7 с него слетают капли и отдельные струйки через щель 20 попадают на сходящий слой почвы. Та часть жидкости, которая попала на стенки лапы 1 и направите л я 3, стекает в чашу картера 8 и затем - в цилиндрический стакан 9, откуда возвращается центробежным насосом 11 в чашу тарельчатого диска 7 и снова разбрасывается, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st>s А 01 С 23/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

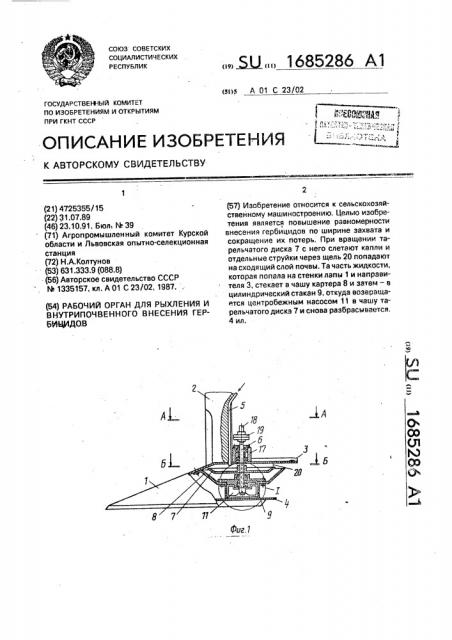

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4725355/15 (22) 31.07.89 (46) 23.10.91. Бюл М 39 (71) Агропромышленный комитет Курской области и Львовская опытно-селекционная станция (72) Н.А. Колтунов (53) 631.333.9 (088.8)

- (56) Авторское свидетельство СССР й- 1335157, кл. А 01 С 23/02, 1987., (54) РАБОЧИЙ ОРГАН ДЛЯ РЫХЛЕНИЯ И

ВНУТРИПОЧВЕННОГО ВНЕСЕНИЯ ГЕРБ ИНДО.В,, Ы„„1685286 Al (57) Изобретение относится к сельскохозяйственному машиностроению. Целью изобретения является повышение равномерности внесения гербицидов по ширине захвата и сокращение их потерь. При вращении тарельчатого диска 7 с него слетают капли и отдельные струйки через щель 20 попадают на сходящий слой почвы. Та часть жидкости, которая попала на стенки лапы 1 и направителя 3, стекает в чашу картера 8 и затем — в цилиндрический стакан 9, откуда возвращается центробежным насосом 11 в чашу тарельчатого диска 7 и снова раэбрасываетсч, 4 ил.

1685286

Изобретение относится к сельскохозяйственному машиностроению и предназначено для использования на культиваторах и других почвообрабаты вающих машинах при внесении гербицидов и жидких удобрений.

Цель изобретения — повышение равномерности внесения гербицидов по ширине захвата и сокращение их потерь.

На фиг. 1 показан рабочий орган для рыхления и внутрипочвенного внесения гербицидов, вид сбоку; на фиг, 2 — разрез

А-А на фиг, 1; на фиг. 3 — узел! на фиг. 1 на фиг. 4 — разрез Б — Б на фиг. 1.

Рабочий орган для рыхления и внутрипочвенного внесения гербицидов содержит стрельчатую лапу 1 с жестко закрепленной на ней стойкой 2. Сверху к лапе 1 по всей ширине захвата закреплен направитель почвы 3 с гофрами, а снизу — экран 4, Между направителем 3 и экраном 4 размещен разбрызгиватель, содержащий подводящую трубку 5 и закрепленный на валу 6 привода тарельчатый диск 7. Вал 6 и диск 7 размещены в картере 8, нижняя часть которого выполнена в виде цилиндрического стакана 9, закрытого крышкой 10, а внутри стакана 9 на валу 6 установлены лопасти 11 центробежного насоса. В крышке 10 выполнены каналы 12, сообщающиеся через проточку

13 с расположенными в вале 6 отверстиями

14-16, при помощи которых полость цилиндрического стакана 9 связана с чашей тарельчатого диска 7. Вал 6 установлен на направителе 3 с помощью подшипникового узла 17 и соединен с ведущим валом 18 при помощи муфты 19. В верхней части картера

8 под направителем почвы 3 выполнена горизонтальная щель 20, расположенная на одном уровне с верхней кромкой тарельчатого диска 7. Гофры направителя почвы 3 выполнены сходящими по ходу движения устройства. Рабочий орган при помощи стойки 2 закрепляется в держателе культиватора (не показан).

При движении тракторного агрегата лапа 1 поднимает пласт почвы. B пространство между поднятым пластом и нетронутой почвой разбрызгивается гербицид, который

45 по трубке 5 самотеком поступает на тарельчатый диск 7, вращающийся от ведущего вала 18 через муфту19.: Вследствие центробежных сил жидкость устремляется к периферии диска 7 и срывается с его кромки в виде жидкостных "нитей" и капель. Часть жидкости равномерно на всю ширину захвата лапы 1 выбрасывается в почву через щель

20 в виде сектора (фиг. 4), а другая часть, попадая на стенки картера 8, стекает вниз в цилиндрический стакан 9, откуда вращающимися лопастями 11 через каналы, образованные в крышке 10 и вале 6 отверстиями

12, 14 — 16 и проточкой 13, подается на тарельчатый диск 7 для повторного разбрызгивания. Внесенный в почву гербицид равномерно укрывается разрыхленным пластом почвы, сходящим по гофрам направителя почвы 3, при этом предохранительный экран 4 защищает цилиндрический стакан 9 отдеформаций твердыми фракциями почвы, Формула изобретения

Рабочий орган для рыхления и внутрипочвенного внесения гербицидов, содержащий стрельчатую лапу, стойку, распределительную камеру, установлвнный в ней разбрызгиватель и подводящую трубку, отличающийся тем, что, с целью повышения равномерности внесения гербицидов по ширине захвата и сокращения их потерь, он снабжен направляющим экраном, центробежным насосом с приводом, картером, размещенным в распределительной камере, при этом разбрыэгиватель выполнен в виде тарельчатого диска, установленного на одном валу привода центробежного насоса над его лопастями, причем выходное отверстие подводящей трубки расположено над тарельчатым диском, а в верхней задней части картера выполнена горизонтальная щель, расположенная на одном уровне с верхней кромкой тарельчатого диска, при этом полость центробежного насоса соединена гидравлически с чашей тарельчатого диска, а в нижней части лапы под картером установлен жесткий экран, причем привод центробежного насоса установлен на направителе.

1685286 г.2

1685286

Составитель С. Тимонин

Редактор С. Патрушева Техред M.Ìîðãåíòàë Корректор С, Черни

Заказ 3543 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и откритиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
