Силос для хранения зерна

Силос для хранения зерна

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству , а именно к строительству зерновых элеваторов с силосами для хранения зерна. Цель изобретения - повышение пожарной безопасности. В корпусе 1 силоса размещена система тросов (канатов) 6 с закрепленными на них термически разрушаемыми сосудами 7, наполненными пламегасительным составом, например бишофитом. При возникновении очага горения сосуды 7 разрушаются и пламегаситель ингибирует горение . 1 з,п.ф-лы, 1 ил.

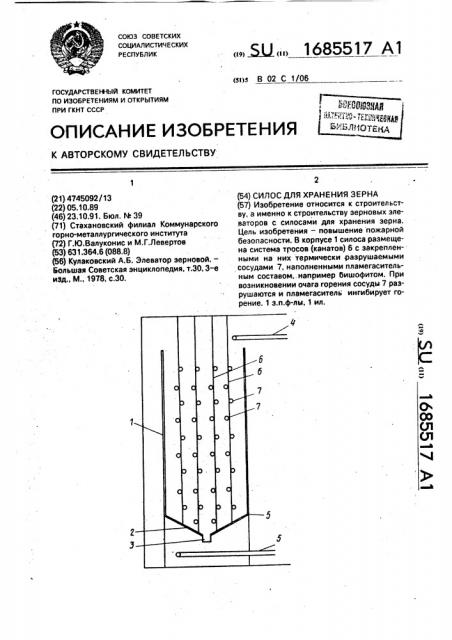

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 02 С 1/06

ГОСУДАРСТВЕН(ЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4745092/13 (22) 05.10.89 (46) 23,10.91. Бюл, М 39 (71) Стахановский филиал Коммунарского горно-металлургического института (72) Г.Ю.Валуконис и М.Г.Левертов (53) 631.364.6 (088.8) (56) Кулаковский А.Б. Элеватор зерновой.—

Большая Советская энциклопедия, т.30, 3-е иод., М., 1978, с.30., Я2 ы 1685517 А1 (54) СИЛОС ДЛЯ ХРАНЕНИЯ ЗЕРНА (57) Изобретение относится к строительству, а именно к строительству зерновых элеваторов с силосами для хранения зерна.

Цель изобретения — повышение пожарной безопасности. В корпусе 1 силоса размещена система тросов (канатов) 6 с закрепленными на них термически разрушаемыми сосудами 7, наполненными пламегасительным составом,. например бишофитом. При возникновении очага горения сосуды 7 разрушаются и пламегаситель ингибирует горение, 1 з.п.ф-лы, 1 ил.

1685517

Составитель И.Тихомиров

Техред М.Моргентал Корректор Т.Палий

Редактор, В,Данко

Заказ 3553 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r, ужгород, ул.Гагарина, 101

Изобретение относится к строительству, а именно к сооружению зерновых элеваторов с силосами для хранения зерна.

Цель изобретения — повышение пожарной безопасности.

На чертеже схематически изображен силос для хранения зерна.

Силос состоит из корпуса 1 с конусообразным днищем 2, снабженным разгрузочным отверстием 3. Загрузка и разгрузка кОрпуса 1 осуществляются надсилосным 4 и пфдсилосным 5 транспортерами, Внугри корпуса 1 размещена система тросов (канатов) 6 с закрепленными на них термически разрушаемыми сосудами 7, заполненными пламегасительным веществом, например бишофитом.

Силос работает следующим образом.

При наличии очага самовозгорания термически разрушаемые сосуды 7 разрушаются и пламегасительный состав поступает в очаг, активно ингибируя процесс горения.

Наличие системы тросов 6 обеспечивает равномерное размещение сосудов 7 по всему объему корпуса 1, а также их независимость от перемещения зерновой массы.

Использование бишофита в качестве пламегасительного состава объясняется тем, что среди хлористых солей щелочных и щелочноземельных металлов он характеризуется максимальным огнетушащим эф,ректом. Основной состав бишофита выражается формулой Mg Clz" 6НгО. Отвод тепла из зоны горения происходит за счет нагрева бишофита, его дегидратации и нагрева паров воды и безводного MgCI2 до температуры зоны горения, Кроме того, в, результате химического ингибирования происходит обрыв цепей горения. Важное значение при этом имеют такие примеси, сОдержащиеся в бишофите, как хлориды кальция, натрия и калия, сульфаты магния и кальция, бромид магния, бор и некоторые другие микрокомпоненты. Существенное значение имеет то обстоятельство, что при

120 — 150 С бишофит плавится в собственной гидратной воде, рбразуя сиропообраэную массу. Эта масса растекается по паровому пространству зерна, увеличивая сферу действия пламегасителя (другие хлористые соли, например NaCI, не плавятся даже при 400-500 С, что ограничивает их проникновение в зону горения).

Пример. Высота силоса 30 м, его диаметр 6 м. Рабочий объем составляет примерно 850 см,Экспериментально установлено, что огнетушащая объемная концентрация бишофита при тушении пожаров класса А не превышает 0 45 кг/м . При пористости зерна 20 и, соответственно, объеме порового пространства 170 м объем силоса, занятый скелетной частью зерна, составляет 850-170 = 680 м . Для полной пожарной безопасности в этом объеме следует разместить 0,45 х 680 = 306 кг бишофита, При емкости одного сосуда 5 кг всего потребуется 306.5 = 61 сосуд. В силосе на расстоянии 1,5 — 2,0 м от его стенок можно концентрически разместить, к примеру, 6 вертикальных канатов. Тогда на каждый канат придется по 10 сосудов, закрепленных на расстоянии 3 м друг от друга по вертикали.

Стоимость 30 х 6 = 180 м канатов примерно 360 руб. Стоимость 306 кг бишофита

30,6 руб. Общие расходы по реализации заявленного технического решения составят

390,6 руб, что существенно ниже стоимости существующих профилактических систем.

Формула изобретения

1. Силос для хранения зерна, содержащий корпус и противопожарные средства, включающие систему тросов, о т л и ч а юшийся тем, что, с целью повышения пожарной безопасности, на системе тросов закреплены термически разрушаемые сосуды, заполненные пламегасительным веществом.

2. С пос по п.1, о т п и ч a e щ и и c s тем, что термически разрушаемые сосуды заполнены бишофитом.
