Изобретение относится к отделению дисперсных частиц от газов и может быть использовано для очистки воздуха в любой отрасли промышленности. Цель изобретения - повышение эффективности улавливания пыли. Лопасти установленного соосно в корпусе лопастного жалюзийного разделителя снабжены накладками из ворсистого материала. Накладки расположены по всей длине лопасти на наружной поверхности передней кромки. При движении запыленного газа к лопастям разделителя основная пасса оставшейся после центробежного отделения пыли отскакивает к стенке корпуса при соударении с открытой частью лопасти. Наиболее мелкие частицы улавливаются ворсистыми накладками, предотвращающими их отскок внутрь разделителя. 2 ил.

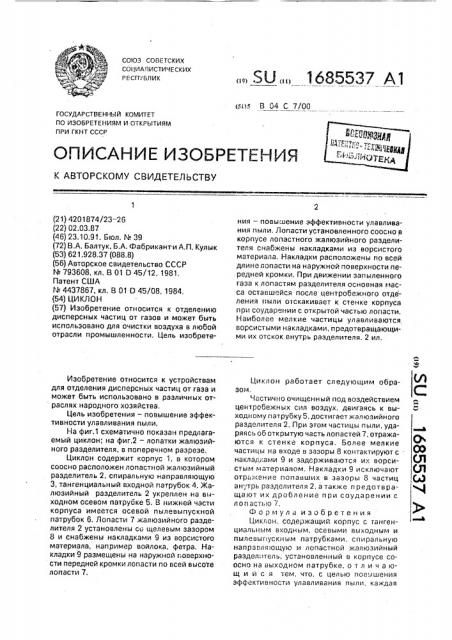

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4201874/23 — 26 (22) 02.03.87 (46) 23.10.91. Бюл. No 39 (72) В,А. Балтук, Б.А, Фабрикант-и А.П. Кулык (53) 621.928.37 (088.8) (56) Авторское свидетельство СССР

М 793608, кл. В 01 Р 45/12, 1981, Патент США

M 4437867, кл. В 01 0 45/08, 1984. (54) ЦИКЛОН (57) Изобретение относится к отделению дисперсных частиц от газов и может быть использовано для очистки воздуха в любой отрасли промышленности. Цель изобретеИзобретение относится к устройствам для отделения дисперсных частиц от газа и может быть использовано в различных отраслях народного хозяйства.

Цель изобретения — повышение эффективности улавливания пыли.

На фиг.1 схематично показан предлагаемый циклон; на фиг,2 — лопатки жалюзийного разделителя, в поперечном разрезе, Циклон содержит корпус 1, в котором соосно расположен лопастной жалюзийный разделитель 2, спиральную направляющую

3, тангенциальный входной патрубок 4. Жалюзийный разделитель 2 укреплен на выходном осевом патрубке 5. В нижней части корпуса имеется осевой пылевыпускной патрубок 6. Лопасти 7 жалюзийного разделителя 2 установлены со щелевым зазором

8 и снабжены накладками 9 из ворсистого материала, например войлока, фетра. Накладки 9 размещены на наружной говерхности передней кромки лопасти по всей высоте лопасти 7.

„„SU „„1685537 А1 ния — повышение эффективности улавливания пыли, Лопасти установленного соосно в корпусе лопастного жалюзийного разделителя снабжены накладками иэ ворсистого материала. Накладки расположены по всей длине лопасти на наружной поверхности передней кромки. При движении запыленного газа к лопастям разделителя основная масса оставшейся после центробежного отделения пыли о1скакивает к стенке корпуса при соударении с открытой частью лопасти.

Наиболее мелкие частицы улавливаются ворсистыми накладками, предотвращающими их отскок внутрь разделителя. 2 ил.

Циклон работает следующим образом, Частично очищенный под воздействием центробежных сил воздух, двигаясь к выходному патрубку 5, достигает жалюэийного разделителя 2. При этом частицы пыли, ударяясь об открытую часть лопастей 7, отражаются к стенке корпуса. Более мелкие частицы на входе в зазоры 8 контактируют с накладками 9 и задерживаются их ворси. стым материалом, Накладки 9 исключают отражение попавших в зазоры 8 частиц внутрь разделителя 2, а также предотвращают их дробление при соударении с лопастью 7.

Формула изобретения

Циклон, содержащий корпус с тангенциальным входным, осевыми выходным и пылевыпускным патрубками, спиральную направляющую и лопастной жалюэийный разделитель, установленный в корпусе соосно на выходном патрубке, о т л и ч а юшийся тем, что, с целью повышения эффективности улавливания пыли. каждая

1685537 лопасть разделителя пс всей высоте снаб- на наружной поверхности передней кромки жена ворсистой накладкой, размещенной лопасти.
