Реферат



Изобретение относится к машиностроению и может быть использовано при обработке цилиндрических поверхностей, пересекаемых радиальными отверстиями. Цель изобретения - повышение качества. обработки путем исключения образования заусенцев на кромках пересечений На вращательное движение введенных в обрабатываемое отверстие и разжатых брусков накладывают в противофазе осевые и окружные синусоидальные колебания, параметры которых принимают следующимия, fen V0K/2R; foc 0.5 U. где Аос и Аок - соответственно амплитуды осевых и окружных колебаний: R - радиус пересекающего отверстия, f0 и foe - соответственно частоты окружных и осевых колебания; Vox скорость вращательного движения хонголовки. В процессе обработки режущие зерна брусков, двигаясь вдоль пересеченной кромки, срезают вытесняемый за эту кромку металл, не давая образоваться заусенцу на кромке. 3 ил. сл с

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<я)5 В 24 В 33/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

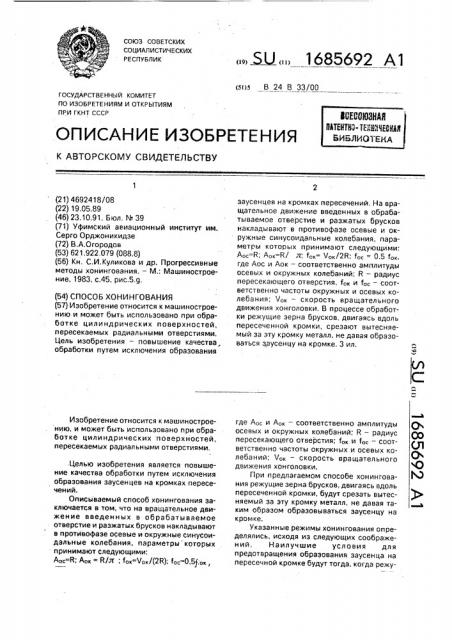

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4692418/08 (22) 19.05.89 (46) 23.10.91. Бюл. N 39 (71) Уфимский авиационный институт им.

Серго Орджоникидзе (72) В.А.Огородов (53) 621,922.079 (088.8) (56) Кн, С,И.Куликова и др, Прогрессивные методы хонингования. — М.: Машиностроение, 1983, с.45, рис.5.g. (54) СПОСОБ ХОНИНГОВАНИЯ (57) Изобретение относится к машиностроению и может быть использовано при обработке цилиндрических поверхностей, пересекаемых радиальными отверстиями.

Цель изобретения — повышение качества, обработки путем исключения образования

Изобретение относится к машиностроению, и может быть использовано при обработке цилиндрических поверхностей, пересекаемых радиальными отверстиями.

Целью изобретения является повышение качества обработки путем исключения образования заусенцев на кромках пересечений, Описываемый способ хонингования заключается в том, что на вращательное движение введенных в обрабатываемое отверстие и разжатых брусков накладывают в противофазе осевые и окружные синусоидальные колебания, параметры которых принимают следующими:

Аос-Й: Аок - RIX: foe=Vox/(2В); foc 0,5 . ок, „„„ Ж„„1685692 А1 заусенцев на кромках пересечений. На вращательное движение введенных в обрабатываемое отверстие и разжатых брусков накладывают в противофазе осевые и окружные синусоидальные колебания, параметры которых принимают следующими:

Aoc=R; А =К/ л; 1= Ч«/2Я; foc = 0,5 1«. где Аос и Аок — соответственно амплитуды осевых и окружных колебаний; R — радиус пересекающего отверстия, f«и f« — соответственно частоты окружных и осевых колебания; V« — скорость вращательного движения хонголовки. В процессе обработки режущие зерна брусков, двигаясь вдоль пересеченной кромки, срезают вытесняемый за эту кромку металл, не давая образоваться заусенцу на кромке. 3 ил. где Aoc A« — соответственно амплитуды осевых и окружных колебаний; R — радиус пересекающего отверстия; fo u foc — соответственно частоты окружных и осевых колебаний; V« — скорость вращательного движения хонголовки.

При предлагаемом способе хонингования режущие зерна брусков, двигаясь вдоль пересеченной кромки. будут срезать вытесняемый за эту кромку металл, не давая таким образом образовываться заусенцу на кромке.

Указанные режимы хонингования определялись, исходя из следующих соображений, Наилучшие условия для предотвращения образования заусенца на пересечной кромке будут тогда. когда режу1685692 щее зерно будет двигаться по траектории, форма которой будет совпадать с окружностью обрабатываемой кромки, Последнее возможно лишь в том случае, когда йа вращательное движение брусков накладывать 5 гармонические осевые колебания (см.фиг.1). При этом, очевидно, что амплитуда осевых колебаний должна равняться радиусу пересеченной кромки. Кроме того, для окружности является характерным то 10 обстоятельство, что в точках Ю, В и Д результирующий вектор скорости направг ен вертикально (т.е, осевая составляющая скорости отсутствует), а в точках А и С результирующий вектор скорости направлен го- 15 ризонтально (отсутствует вертикальная составляющая). Отсюда следует, что на вращательное движение брусков необходимо накладывать окружные колебания, причем их частота должна быть в два раза больше, 20 чем у осевых колебаний. Тогда уравнения, описывающие траектории движения режущего зерна, будут иметь следующий вид

x = Voy, t — Аок SIA 2 (dt (y = Aoc sin o>t (1) 25 где х и у — координагы режущего зерна в текущий момент времени t; N- угловая скорость осевых колебаний.

Уравнения составляющих скорости резания для системы уравнений (1) имеют вид 30

x Vpy,— А к 2 о>сов 2в t у = Aoc в cos ш t (2)

В начальный момент времени t = 0 для точки О, исходя из изложенных выше соображений, должно быть х=0, Следовательно, 35

=Аос N;Чок-=2Аока и й) =2 %foe.

Через один полупериод осевых колебаний режущее зерно должно переместиться в окружном направлении на расстояние 2Я и придти в точку В, т.е. 40

Чок ta —. Аок з1п 2 л= 2Б (3)

Поскольку для точки В ге= л/в, то из уравнения (3) получим .Л

Voy, Aoy, sl rl 2 X — 28 °

45 или

Л

2 Аок щ — =2R.

М

Следовательно, Аок = R/ X N Voi<=-2foy, R (4) 50

На фиг,I показаны гармонические îñåвые колебания, накладываемые на вращательное движение; на фиг,2 показана форма траектории режущего зерна эа один полупериод осевого колебательного движения. на 55 фиг.3 приведен порядок обработки кромки пересечения цилиндрической поверхности и радиального отверстия.

На фиг,2: 1 и 2 — соответственно синусоидальные колебательные движения в осевом и окружном направлениях; 3 — траектория движения режущего зерна за один полупериод осевых колебаний, На фиг.3: 4 — окружность кромки пересечения цилиндрической поверхности и радиального отверстия; 5-8 — траектории движения режущих зерен, обабатывающих верхнюю половину кромки пересечения; 912 — траектории движения режущих зерен. обрабатывающих нижнюю половину пересеченной кромки, Способ осуществляется следующим образом, Берут хонинговальную головку, вводят ее в обрабатываемое отверстие, разжимают бруски и придают им вращательное движение со скоростью Voy. Затем на это движение накладывают в противофазе осевые 1 (см.фиг.2) и окружные 2 синусоидальные колебательные движения со следующими параметрами ок = Vox/(2R); foc = 0,5 1ок, Aoy, = R/ Л M Aoc=

=R.

В результате каждое звено брусков начинает двигаться по траектории 3, При этом четыре режущих зерна, двигаясь по своим траекториям 5-8, производят обработку верхней, половины окружности пересеченной кромки 4, срезая вытесненный за эту кромку другими режущими зернами металл.

Во время следующего полупериода осевых колебаний четыре режущих зерна, двигаясь по траектории 9-12, обработают нижнюю половину окружности пересеченной кромки, Таким образом будет происходить постоянная обработка кромки пересечения цилиндрической поверхности и радиального отверстия, что обеспечивает предотвращение образования на ней заусенца.

Формула изобретения

Способ хонингования, при котором хонголовке с разжатыми брусками сообщают вращательное движение и накладывают в противофазе осевые и окружные синусоидальные колебания, отличающийся тем, что, с целью повышения качества при обработке пересекающихся отверстий путем исключения образования заусенцев на кромках пересечений, амплитуду и частоту осевых и окружных синусоидальных колебаний выбирают из следующих выражений:

Aoc = R, Аок = / Л ток = Voy./2R ос = 0,5 ок, где Аос — амплитуда осевых синусоидальных колебаний; t685692

Составитель Т.Никонорова

Техред M,Mîðlåíòàë Корректор О.Ципле

Редактор А,Зробак

Заказ 3561 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Ap, — амплитуда окружных синусоидальных колебаний;

R — радиус пересекающего отверстия;

fpc — частота осевых синусоидальных колебаний;

Ю

fpK — частота окружных синусоидальных колебаний;

Vp< — скорость вращательного движения

5 хонголовки.
