Масса для изготовления пористого абразивного инструмента

Масса для изготовления пористого абразивного инструмента

Иллюстрации

Показать все

Реферат



Изобретение относится к производству высокопористого абразивного инструмента . Цель изобретения - повышение производительности и качества обработки при шлифовании. В массу для изготовления высокопористого абразивного инструмента дополнительно введен органический выгорающий наполнитель. Доля тонкостенных сферических частиц составляет 0,25-2 от объемной доли наполнителя, а объемное содержание наполнителя составляет 0,1-0,5 от объемного содержания абразивного зерна После термообработки наполнитель выгорает , образуя крупные поры, между которыми равномерно располагаются конгломераты из зерен и сферических частиц, скрепленных мостиками связи. Вследствие этого износ круга идет равномерно, что веджет к повышению производительности и качества обработки.

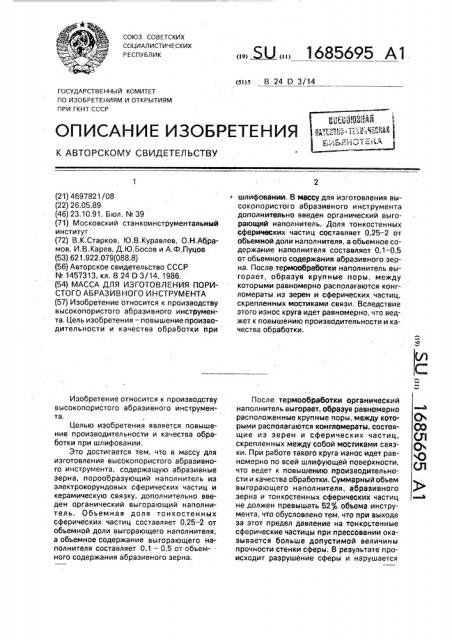

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 B 24 О 3/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOIVtY СВИДЕТЕЛЬСТВУ (21) 4697821/08 (22) 26.05.89 (46) 23.10.91. Бюл. М 39 (71) Московский станкоинструментальный институт (72) В.К.Старков, Ю.В.Куравлев, О.H.Абрамов, И.В.Карев, Д.Ю.Босов и А.Ф.Пуцов (53) 621.922.079(088.8) (56) Авторское свидетельство СССР

М 1457313; кл. В 24 0 3/14, 1986, (54) МАССА ДЛЯ ИЗГОТОВЛЕНИЯ ПОРИСТОГО АБРАЗИВНОГО ИНСТРУМЕНТА (57) Изобретение относится к производству высокопористого абразивного инструмента. Цель изобретения — повышение производительности и качества обработки при

Изобретение относится к производству высокопористого абразивного инструмента, Целью изобретения является повышение производительности и качества обработки при шлифовании.

Это достигается тем. что в массу для изготовления высокопористого абразивного инструмента, содержащую абразивные зерна, порообразующий наполнитель из электрокорундовых сферических частиц и керамическую связку, дополнительно введен органический выгорающий наполнитель. Объемная доля тонкостенных сферических частиц составляет 0,25-2 от объемной доли выгорающего наполнителя, а объемное содержание выгорающего наполнителя составляет 0,1 — 0,5 от обьем- . ного содержания абразивного зерна.

„„5U„„1685695 А1 шлифовании. В массу для изготовления высокопористого абразивного инструмента дополнительно введен органический выгорающий наполнитель. Доля тонкостенных сферических частиц составляет 0,25-2 от объемной доли наполнителя, а объемное содержание наполнителя составляет 0,1 — 0,5 от обьемного содержания абразивного зерна, После термообработки наполнитель выгорает, образуя крупные поры, между которыми равномерно располагаются конгломераты из зерен и сферических частиц, скрепленных мостиками связи. Вследствие этого износ круга идет равномерно, что веджет к повышению производительности и качества обработки.

После термообрвботки органический наполнитель выгорает, образуя равномерно расположенные крупные поры, между которыми располагаются конгломераты, состоящие из зерен и сферических частиц, . скрепленных между собой мостиками связки. При работе такого круга износ идет равномерно по всей шлифующей поверхности, что ведет к повышению производительности и качества обработки. Суммарный объем выгорающего наполнителя, абразивного зерна и тонкостенных сферических частиц не должен превышать 52), объема инструмента, что обусловлено тем, что при выходе эа этот предел давление на тонкостенные сферические частицы при прессовании оказывается больше допустимой величины прочности стенки сферы, В результате происходит разрушение сферы и нарушается 1685695

Составитель B.Âîðoáüåâ

Редактор Е,Полионова Техред M.Mîðãåíòàë Корректор О.ципле

Заказ 3561 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1I13935, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 строение каркаса, образованного твердыми частицами.

Для экспериментальной проверки абразивной массы готовят семь смесей ингредиентов, из которых изготовляют инструменты.

Пример 1. Абразивный инструмент содержит абразивных зерен 24А25Н 20 об.%, органического выгорающего наполнителя-косточек фруктовых размером 400 мкм 10 об., тонкостенных сферических чаcrlnU, N3 окиси алюминия размером 100 мкм

20 об,%, керамической связки К5-12,5 об. поры — остальное..

Пример 2, Абразивный инструмент содержит абразивных зерен 24А25Н 20 об,%, косточек фруктовых размером 400 мкм 10 об.% тонкостенных сферических ча) . стиц размером 1ÎÎ мкм 2,5 об.®, связки керамической К5 11 об.%, поры — остальное;

Пример 3, Абразивный инструмент содержит абразивных зерен 24А25Н 20 об., косточек фруктовых размером 400 мкм 10 об.%, тонкостенных сферических частиц размером 100 мкм 1 об.%, связки керамической К5 10,5 об,, поры — остальное.

Пример 4. Абразивный ииструмент содержит абразивных зерен 24А25Н 40 об., косточек фруктовых размером 400 мкм 4 об.%, тонкостенных сферических частиц размером 100 мкм 1 об.%, связки керамической К5 5,5 об,, поры — остальное.

Пример 5. Абразивный инструмент

5 содержит абразивных зерен 24А25Н 40 об,%. косточек фруктовых размером 400 мкм 4 об.%, тонкостенных сферических частиц размером 100 мкм 8 об.%, связки керамической К5 5,8 об., поры — остальное.

10 Пример 6. Абразивный инструмент содержит абразивных зерен 24А25Н 40 об.%, косточек фруктовых размером 400 мкм 4 об., тонкостенных сферических частиц размером 100 мкм 10 об.%, связки кера15 мической К5 5.8 об.%. поры — остагьное, Формула изобретения

Масса для изготовления пористого абразивного инструмента, содержащая кера20 мическую связку, абразивные зерна и элкетрокорундовые сферические частицы, отличающаяся тем, что, с целью повышения производительности, в массу дополнительно введен выгорающий органи25 ческий напол нитель в количестве 0,1 — 0,5 от объемного содержания абразивного зерна, при этом электрокорундовые частицы введены в количестве 0,25 — 2,0 or объемного содержания выгорающего наполнителя.
