Дереворежущий инструмент

Дереворежущий инструмент

Иллюстрации

Показать все

Реферат



Изобретение относится к дереворежущему инструменту для изготовления деталей цилиндрической формы. Цель - расширение технологических возможностей и упрощение конструкции. Дереворежущий инструмент состоит из корпуса 1. на конце которого нарезаны зубья. Два противоположных зуба 2 отогнуты наружу на угол 50- 90°, а два других противоположных зуба 3 загнуты внутрь. Заготовка подается к инструменту , стружка подрезается зубьями 2. Для устранения заклинивания заготовки в инструменте зубья 3 загнуты внутрь. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (эцэ В 27 G 15/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4700995/15 (22) 18.04.89 (46) 23.10.91. Бюл. М 39 (71) Сибирский научно-исследовательский институт лесной промышленности (72) С.И,Белянина и Е,П.Анкудинов (53) 621,912.251 (088.8) (56) Авторское свидетельство СССР

ЬЬ 1606324, кл, В 27 G 13/16, 1988. (54) ДЕРЕВОРЕЖУЩИЙ ИНСТРУМЕНТ (57) Изобретение относится к дереворежущему инструменту для изготовления дета„„. Ж„„1685706 А1 лей цилиндрической формы. Цель — расширение технологических возможностей и упрощение конструкции. Дереворежущий инструмент состоит из корпуса 1, на конце которого нарезаны зчбья. Два противоположных зуба 2 отогнуты наружу на угол 5090, а два других противоположных зуба 3 загнуты внутрь, Заготовка подается к инструменту, стружка подреэается зубьями 2.

Для устранения заклинивания заготовки в инструменте зубья 3 загнуты внутрь. 2 ил.

1685706

10 Формула изобретения

Составитель Н.Серегин

Техред M.Ìîðãeíòàë Корректор И.Муска

Редактор О,Головач

Заказ 3562 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР l13035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

Изобретение относится к дереворежущему инструменту для изготовления деталей цилиндрической формы, Целью изобретения является расширеwe технологических возможностей и упрощение конструкции.

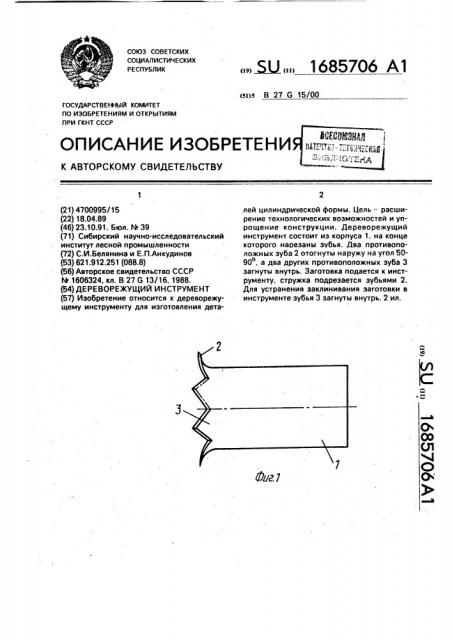

На фиг.1 изображен предлагаемый инструмент, общий вид; на фиг.2 — то же, вид слева, Дереворежущий инструмент состоит из корпуса 1, на конце которого нарезаны зубья, два противоположных зуба 2 отогнуты на угол 50-90, а два других противоположных зуба 3 загнуты внутрь на 0,1-0,2 мм, Дереворежущий инструмент работает следующим образом, Заготовку квадратного сечения подают механизмом подачи к дереворежущему инструменту. Образующаяся стружка подрезается отогнутыми зубьями 2. В результате подрезания стружки на поверхности обрабатываемой заготовки не образуется выры5 вов.

Для устранения заклинивания обработанной поверхности детали в инструменте два зуба 3 загнуты внутрь на 0,1 — 0,2 мм.

Дереворежущий инструмент, включающий цилиндрический корпус с режущими зубьями, отличающийся тем, что, с

15 целью расширения технологических возможностей и упрощения конструкции, одни противоположные зубья отогнуты наружу на угол 50 — 90, а другие загнуты внутрь,
