Клюз канатного грейфера

Клюз канатного грейфера

Иллюстрации

Показать все

Реферат



Изобретение относится к подъемнотранспортному машиностроению и может найти применение в различных конструкциях грейфера. Целью изобретения является повышение долговечности каната. Клюз содержит корпус 1 с втулкой 2, имеющей возможность вращения в двух плоскостях. Между втулкой 2 и корпусом 1 установлены шариковые опоры 3. Внутренняя поверхность корпуса выполнена сферической, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (ы)з В 66 С 3/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБР"=ТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4265489/11 (22) 19.06.87 (46) 23.10.91. Бюл. М 39 (71) Одесский институт инженеров морского флота (72) Я.M.ßñèíoâcêèé и С.И.Ефименко (53) 621.864 (088.8) (56) Каракулин Г.Г. Эксплуатация и ремонт грейферов. M., 1973, с. 7, (54) КЛЮЗ КАНАТНОГО ГРЕЙФЕРЯ

„„SU „„1685855 А1 (57) Изобретение относится к подъемнотранспортному машиностроению и может найти применение в различных конструкциях грейфера. Целью изобретения является повышение долговечности каната. Клюз содержит корпус 1 с втулкой 2, имеющей возможность вращения в двух плоскостях.

Между втулкой 2 и корпусом 1 установлены шариковые опоры 3. Внутренняя поверхность корпуса выполнена сферической. 1 ил, (СО (л

00. (Л (л

1685855

Формула изобретения

Составитель Л. Трофимчук

Техред M.Mîðãåíòàë Корректор M.Ìýêñèìèøèíåö

Редактор А. Мотыль

Заказ 3569 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к подъемнотранспортному машиностроению и может найти применение в различных конструкциях грейферов.

Целью изобретения является повышеwe долговечности каната.

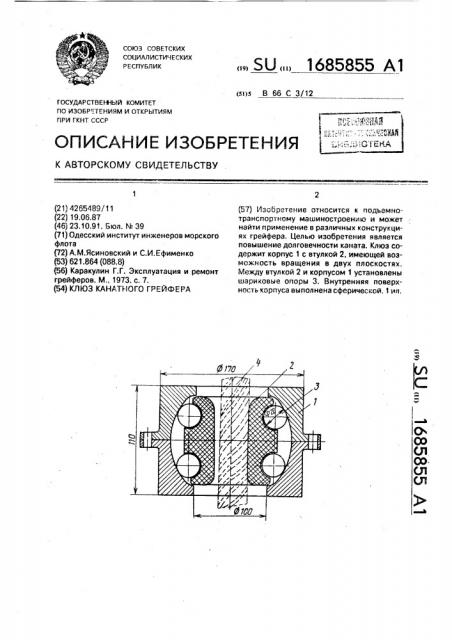

На чертеже изображен клюз канатного грейфера.

Клюз содержит разьемный корпус 1 с капролоновой втулкой 2, имеющей возможность вращения в двух плоскостях. Между втулкой 2 и корпусом 1 установлены шариковые опоры 3. Внутренняя поверхность корпуса выполнена сферической.

Клюз работает следующим образом.

При возвратно-поступательном перемещении замыкающего грейферного каната

4 под действием силы сопротивления, возникающей между тросом и вращающейся втулкой 2 при перегибе троса, а также благодаря винтовой свивке прядей в канате, 5 происходит вращение втулки на шариковой опоре 3 относительно корпуса 1 в зависимости от угла наклона грейфера на штабеле.

Клюз канатного грейфера, содержащий корпус с внутренней опорной поверхностью, на которой установлена шариковая опора с втулкой для каната, о т л и ч а ю15 шийся тем, что, с целью повышения долговечности каната, опорная поверхность корпуса выполнена сферической.
