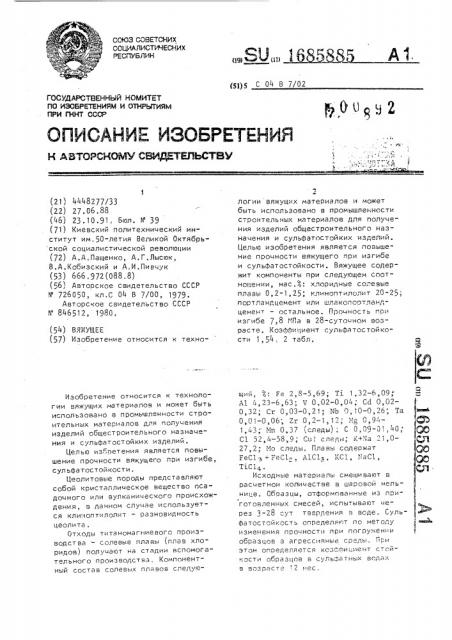

Вяжущее

Вяжущее

Иллюстрации

Показать все

Реферат



Изобретение относится к технологии вяжущих материалов и может быть использовано в промышленности строительных материалов длч получения изделий общестроительного назначения и сульфатостойких изделий. Целью изобретения является повышение прочности вяжущего при изгибе и сульфатостойкости. Вяжущее содержит компоненты при следующем соотношении , мзс.%: хлоридные солевые плазы 0,2-1,25} клиноптилолит 20-25; портландцемент или шлакопоотландцемен 1 - остальное. Прочность пои изгибе 7,8 МПа в 28-суточном возрасте . Коэффициент сульфатостойкости 1,54 2 табл. S

СаЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)5 С 04 В 7/02 рО !32

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ll0 ИЗОБРЕТЕНИЯМ И 01ЯРЫТИЯМ

ПРИ ГКНТ CCCP (21) 4448277/33 (22) 27.06,88 (46) 23.10.91. Бюл. 39 (71) Киевский политехнический институт им,50-летия Великой Октябрь ской социалистической революции (72) А.А.Пащенко, А.Г.Лысюк, В,А.Кобизский и А,И.Пивчук (53) 666.972(088,8) (56) Авторское свидетельство СССР

N 726050, кл.С 04 В 7/00, 1979.

Авторское свидетельство СССР

4" "846512, 1980. (54) ВЯЯУЦ ЕЕ (57) Изобретение относится к техноИзобретение относится к технологии вяжущих материалов и может быть использовано в промышленности строительнolx материалов для получения изделий общестроительного назначения и сульфатостойких изделий.

Целью избретения является повышение прочности вяжущего при изгибе, сул ьфатостойкости.

Цеолитовые породы представляют собой кристаллическое вещество осадочного или вулканического происхождения, в данном случае используется клиноптилолит — разновидность цеолита.

Отходы титаномагниевого производства - солевые плавы (плав хлоридов) получают на стадии вспомогательного производства. Компонентный состав солевых п,BBQB следуюлогии вяжущих материалов и может быть использовано в промышленности с-роительных материалов для получения изделий общестроительного назначения и сульфатостойких изделий.

Целью изобретения является повышение прочности вяжущего при изгибе и сульфатостойкости. Вяжущее содержит компоненты при следующем сооТ нош нии, мас.l: хлоридные со.-.евые плавы 0,2-1,25, клиноптилолит 20-25; портландцемент или шлакопортландцемен-. — остальное. Прочность при изгибе 7,8 МПа в 28-суточном возрасте. Коэффициент сульфатостойкости 1,54,,2 табл. щий, : Fe. 2,8-5,69; Ti 1,32-6,09;

А1 4,23-6,63; V 0,02-0,04; Сй 0,020,32, Cr 0,03-0,2 1; Nb О, 10-0,26; Та

0,01-0,06; 2г 0,2-1,12; 1д 0,94—

1,43 Мп 0,37 (следы); С 0,09-01,40;

Cl 52, 4-58, 9; Сц j следы, K+. 1à 21, 027,2; МО следы. Плавы содержат

РеС1э + ГеС1„, А1С1З, КС1, 1аС1, TiC1 .

Исходные материалы смеши вают в

РаСЧЕтНОМ КОЛИЧЕСТВЕ В ШаРОВОй МЕЛЬнице, Образцы, отформованные из приI готовленных смесей, испытывают через 3-28 сут твердения в воде. Сульфатостойкость определяют по методу изменения прочности при погружении образцов з агрессивные среды. При этОм Опоеделяется козофиL, èeнт с ОЙ ocT> Обре зцОB в сульфа тных водах в возрасте 2 мес.

1685885

10!

Таблица 1

Состав, мас.", Цеолитовые

Солевые пла вы

Цемент

При изгибе

3 I2B

При сжатии породы

3 28

38,0 53, 0

49,0 59: 6

50,8 61,0

52,1 63,2

50,2 62,3

47,3 55,4

44,2 54,9

4,20 6,60

5,10 7,40

4,90 7,60

4,80 7,40

4,85 7,80

4,50 6,80

4,40 6,90

23,75

28 5

9,90

0,20

1,25

0,80

0,75

l,50

0,10

23,75

28, 50

9,90

0,20

0 75

l,25

0,60

1,50

0,10 ный

Составы приготовленных вяжущих и физико-механические свойства их приведены в табл.! и 2.

Как видно из табл.1, использование в составе вяжущего цеолитовой породы - клиноптилолита, активированной. отходами, титаномагниевого производства - солевыми плавамиповышает предел прочности при изгибе на 0,6-0,9 МПа (14-214) в возрасте 3 сут и на 0,8-1,2 МПа (12-183) в возрасте 28 сут. Прочность при изгибе увеличивается на 0,9-1,3 МПа (30-403) в возрасте 3 сут и на 0,91,2 (18-214) в возрасте 28 сут

Как видно из табл.2, введение в состав цемента цеолитовых пород, активированных отходами титаномагниевого производства — солевыми плавами - значительно увеличивает

Портландцемент

79, 80

79 20

74,25

Шлакопортландцемент

49,80

7", 25

79, 40

Известкоэффициент стойкости цементов в сульфатных водах в возрасте 12 мес. формула изобретения

Вяжущее, включающее портландцемент или шлакопортландцемент, отходы титаномагниевого производства, о т л и ч а ю щ е е с я тем, что, с целью повышения прочности при изгибе и сульфатостойкости, оно содержит в качестве отходов титаномагниевого производства хлоридные отходы титаномагниевого производства - солевые плавы и дополнительно клиноптилолит при следующем соотношении компонентов, мас.1:

Указанные отходы 0,2-1,25

Клиноптилолит 20-25

Портландцемент или шлакопортландцемент Остальное

Предел прочности образцов, А" а, В возрасте, сут

3,00 5,60 20,0 40,8

3,90 6,80 30,9 53,0

4,10 6,70 3 1:2 54,2

4,30 6,80 29,8 51,8

4,20 6,50 32,6 49,6

3,20 5,70 22,8 42,4

3,40 5,40 24,4 43,1

3,00 5,00 29,0 50,2

1685885

Таблица 2

Коэффициенты стойкости К„ в морской воде

Состав, мас,3

Порт- Солевые, Цеолиландцемент плавы товые породы

0,60 0,84 0,76

0,68 ный

Составитель ф.Сорина

Техред A,Êðàà÷óê Корректор 11.Пилипенко

Редактор И,Дербак

Заказ 1077 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям лри ГКНТ СССР

113035, Москва, iK-35, Раужская наб., д. 4/э

Производственно †иэдатеяьск комбинат Патент", г.ужгород, уя. Гагарина,101

79,о

73,25

79,4

Извест0,20

0,75

1,25

0,60

1,50

0,10

23,75

28, 50

9,90

0,90

1,30

1,42

1,36

1,40

1,02

0,94

0,67 1,04 0,85

0,98 1,45 1,24

1,04 1,54 1,36

1,10 1,30 1,29

1,12 1,49 1,34

0,69 1,01 1,02

0 76 098 095
