Устройство для соединения звеньев штанги гидротехнического затвора

Устройство для соединения звеньев штанги гидротехнического затвора

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехнике и может быть использовано в составе механического оборудования гидросооружения Цель изобретения - упрощение операций сборки и разборки и повышение надежно сти путем обеспечения передачи дожимного усилия на затвор Устройство для соединения звеньев штанги гидротехнического затвора работает следующим образом Верхнее звено 1 крепится к нижнему звену 2 посредством введения консолей 5 жестко закрепленной на звене 1 двухконсольной оси 4 в С-образные вырезы несущих пластин 9 нижнего звена 2 Соединение фиксируетсч посредством накладок 13 со стопорами 15 Передача усилий от звена 1 к звену 2 осуществляется через горизонтальные опорные плоскости 6 и 7 консольной оси 4 и соответствующие опорные плоскости 11 и 12 выреза 10, что при дожиме сообщает штанге свойства сплошного бесшарнирного стержня 6 ил (Л С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 Е 02 В 7/36

ГОСУДАРСТВЕННЫМИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

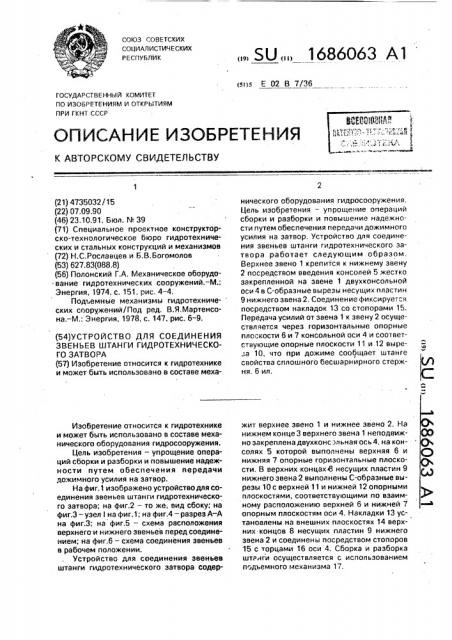

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4735032/15 (22) 07.09.90 (46) 23,10.91. Бюл. N 39 (71) Специальное проектное конструкторско-технологическое бюро гидротехнических и стальных конструкций и механизмов (72) H.С,Рославцев и Б.В.Богомолов (53) 627.83(088.8) (56) Полонский Г.А. Механическое оборудование гидротехнических сооружений.-M.:

Энергия, 1974, с. 151, рис. 4-4.

Подьемные механизмы гидротехнических сооружений/Под ред. В.Я.Мартенсона.— М.: Энергия, 1978, с. 147, рис. 6 — 9. (54)УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ

ЗВЕНЬЕВ ШТАНГИ ГИДРОТЕХНИЧЕСКОГО ЗАТВОРА (57) Изобретение относится к гидротехнике и может быть использовано в составе мехаИзобретение относится к гидротехнике и может быть использовано в составе механического оборудования гидросооружения.

Цель изобретения — упрощение операций сборки и разборки и повышение надежности путем обеспечения передачи дожимного усилия на затвор.

На фиг.1 изображено устройстводля соединения звеньев штанги гидротехнического затвора; на фиг.2 — то же, вид сбоку; на фиг.3- узел I на фиг.1; на фиг.4- разрез А-А на фиг.3; на фиг.5 — схема расположения верхнего и нижнего звеньев перед соединением; на фиг.6 — схема соединения звеньев в рабочем положении.

Устройство для соединения звеньев штанги гидротехнического затвора содер„„SU„„1686063 А1 нического оборудования гидросооружения.

Цель изобретения — упрощение операций сборки и разборки и повышение надежности путем обеспечения передачи дожимного усилия на затвор. Устройство для соединения звеньев штанги гидротехнического затвора работает следующим образом, Верхнее звено 1 крепится к нижнему звену

2 посредством введения консолей 5 жестко закрепленной на звене 1 двухконсольной оси 4 в С-образные вырезы несущих пластин

Q нижнего звена 2. Соединение фиксируется посредством накладок 13 со стопорами 15.

Передача усилий от звена 1 к звену 2 осуществляется через горизонтальные опорные плоскости 6 и 7 консольной оси 4 и соответствующие опорные плоскости 11 и 12 выре а 10, что при дожиме сообщает штанге свойства сплошного бесшарнирного стержня,бил, жит верхнее звено 1 и нижнее звено 2. На нижнем конце 3 верхнего звена 1 непрдвмж- QQ но закреплена двухконсольная ось 4, на консолях 5 которой выполнены верхняя 6 и С нижняя 7 опорные горизонтальные плоскости, В верхних концах 8 несущих пластин 9 нижнего звена 2 выполнены С-образные вырезы 10 с верхней 11 и нижней 12 опорными плоскостями, соответствующими по взаимному расположению верхней 6 и нижней 7 опорным плоскостям оси 4. Накладки 13 установлены на внешних плоскостях 14 верхних концов. 8 несущих пластин 9 нижнего звена 2 и соединены посредством стопоров

15 с торцами 16 оси 4. Сборка и разборка штРнги осуществляется с использованием и дьемного механизма 17.

16О6063

g 1(1, )

12

Устройство работает следующим образом, Для соединения звеньев 1 и 2 нижнее звено 2 фиксируется посредством подхвата (не показан). Верхнее звено 1 посредством механизма 17 подводится к нижнему звену

2, при этом двухконсольная ось 4 заводится своими опорными плоскостями 6 и 7 в С-образные вырезы 10, после чего устанавливаются накладки 13 и посредством стопоров

15 соединяются с торцами 16 оси 4. При маневрировании штангой усилие передается от звена к звену через опорные плоскости

11 и 12 вырезов 10 и опорные плоскости 6 и

7 осей 4, что сообщает многозвенной штанге при дожиме затвора свойства сплошного бесшарнирного стержня.

Формула изобретения

Устройство для соединения звеньев штанги гидротехнического затвора, содержащее несущие пластины верхнего и нижнего звена и двухконсольную ось, установленную на нижнем конце верхнего звена, о т л и ч а ю щ е е с я тем, что, с целью

5 упрощения операций сборки и разборки и повышения надежности эксплуатации путем обеспечения передачи дожимного усилия на затвор, оно снабжено накладками со стопорами, двухконсольная ось закреплена

10 неподвижно, причем на каждой иэ ее консолей выполнены верхняя и нижняя опорные горизонтальные плоскости, при этом в верхних концах несущих пластин нижнего звена выполнены С-образные вырезы с

15 верхней и нижней опорными плоскостями, соответствующими по взаимному расположению верхней и нижней опорным плоскостям оси, а накладки установлены на внешних плоскостях верхних концов. несу20 щих пластин нижнего звена и соединены посредством стопоров с торцами оси.

1686063

1686063

Составитель A,Êoíîíoâ

Редактор Н.Тупица Техред M.Ìîðãåíòàë Корректор Т.Малец

Заказ 3580 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород. чл.Гагарина, 101
