Устройство для раздельного бетонирования

Устройство для раздельного бетонирования

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и может быть использовано при производстве сборных железобетонных изделий. Целью изобретения является сокращение трудоемкости и энергоемкости бетонных работ. Для этого в опалубку 1 устанавливают выполненный в виде короба инъектор 2, в который по мягкому рукаву 6 подают раствор , приготовленный в смесителе 3. По мепе заполнения опалубкираствором инъектор 2 перемещают вверх и извлекают из опалубки. 2 ил. 8 70 (Л С О 00 & О ю ел

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л Е 04 G 21/00

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4623095/33 (22) 20,12.88 (46) 23.10.91. Бюл. М 39 (71) Уфимский научно-исследовательский и конструкторский институт промышленного строительства (72) Ю,И. Меркулов, Ю.Ф.Драган, В.Д,Кандинский и В.Н.Шустов (53) 69.057.5(088.8) (56) Багласт К.И. и др. Бетонные и железобетонные работы. — M. Стройиздат, 1987, с.

110-112, рис.5.1,,,5U,, 1686095 А1 (54) УСТРОЙСТВО ДЛЯ РАЗДЕЛЬНОГО БЕТОНИРОВАНИЯ (57) Изобретение относится к строительству и может быть использовано при производстве сборных железобетонных изделий.

Целью изобретения является сокращение трудоемкости и энергоемкости бетонных работ. Для этого в опалубку 1 устанавливают выполненный в виде короба инъектор 2, в который по мягкому рукаву 6 подают раствор, приготовленный в смесителе 3. По мепе заполнения опалубки. раствором иньектор 2 перемещают вверх и извлекают из опалубки. 2 ил.

1086095

А А

Составитель В.рудой

Техред I 4.Ìîpãåè Tàë Корректор H.Êoðorlü

Редактор H.Tyïèöà

Заказ 3581 "ираж Подписное

ВНИИПИ Государс1твеннога комитета по изобретениям и открытиям при ГКНТ СССР

1",.;303- цасква "K-35 Раушская наб) .з . г " Г л

Производственно -издательский ка. - 1аинат 3 3T8HT Г, УжГарад, ул,е аГдрина, 10, Изобретение относится к строительству и может быть использована при производстве сборных железобетонных изделий, Цель изобретения — сокращение трудоемкости и знерГаемкОсти бетОнных рабат.

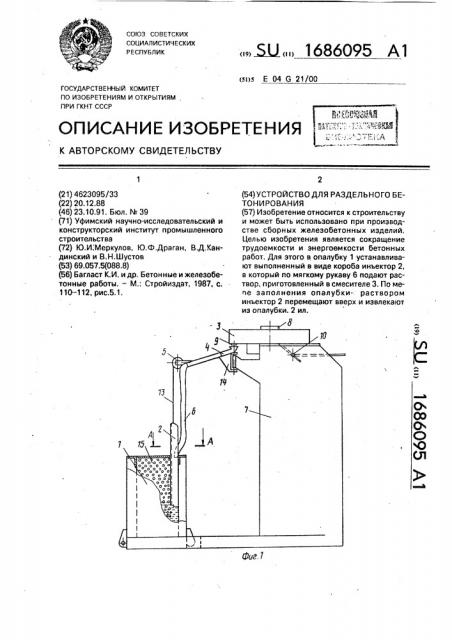

На фиг.1 показано устройства, общий вид; на фиг,2 — разрез А-А на фиг,1, Устройство состоит из Опалуб1ГИ 1, внутОи которой вплотную к стенке устанавливают инъектор 2, выполненнь,й в виде желоба, смесителя 3 для перемешивания вяжу цегс и воды, наклоннога желоба 4, на нижнем конце катОрага зак()еплены блок 5 механизма подъема инъектора (ие показан) и мягкий . рукав 6 (например, рез1лнотканевый), и «Ор. пуса 7. На с месителе 3 расположены входной патрубок 8 для подачи вяжущего и вь1хадной патрубак 9 для раствора вяжущего. На корпусе установлен к -ан 10 для подачи воды в смеситель, -1ерхняя часть

Опалуоки 1 может закр i! I38T =ся крышкой 1 1, имеющей окно 12 дл 3 прохода иньектара 2, к верхней части которого прикреплен трос

13, огибающий блок 5 механизма подъема инъектора. ВерхниР конец желоба 4 имеет шарнир 14, ось катсрога совмещена с ось«) выходного патрубка 9 смесителя 3 и приемной воронкой желоба 4, Устройство работает следующим образом.

В опалубку 1 устанавливают инъек гаа 2, засыпают сухой заполнит "fib 15, катаггь1Й прижимает инъектор к стенке формы. Паоле этого открывают кран 1Î подачи воды,«l включают смеситель 3. Раствор вяжущего из выходного патруЬка 9 по наклонному жело6у 4 и мягкому рукаву 6 через инъектор 2 попадает в нижнюю часть формы и заполня5 ет пространства между гранулами заполнителя, Па мере подъема уровня раствора с помощью троса 13 и блока 5 извлекают желоб 2, предохранял его l.ем самым ат защемления раствором вяжущего в нижеле>ка1цих

1О слоях, При атом наклонный желоб 4 и рукав

6 остаются на месте. По окончании.бетонирования Отключают подачу смеси, формы раскрывают, желоб поворачивают в сторону и изделия извлекают, Остатки эатвердевше15 го раствора из мягкого рукава извлекают при 8!о абмятии и встряхивании, Очистку желобов производят периодически.

Формула изобретения

2О Устройство для раздельного бетонирования, включающее опалубку, смеситель вяжущего и воды, систему подачи раствора в опалубку и инъектар с механизмам падьема., о т л и ч а ю щ е е с я тем, чта, с целью

?5 сокращения трудоемкости и энергоемкости бетонных работ, инъектар выполнен в виде открытого короба из днища и ребер, контактирующих с опалубкой, а система подачи раствора выполнена в виде паваротнагоже,10 лОба с воронкой и мяГкага рукава, при этом течка смесителя и воронка желоба расположены в одной плоскости, один кoIIell„ру«ава расположен в полости иньек-ара, а другой соединен с желобам.
