Тепловой поршневой двигатель

Тепловой поршневой двигатель

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , в частности к двигателям с подводом теплоты, например, работающим по циклу Стирлинга. Цель - повышение эффективности двигателя путем введения электромагнитной связи между поршнями Двигатель содержит цилиндр 1 с размещенными в нем вытеснительным поршнем 5 и рабочим поршнем 2, связанным с потребителем мощности через коленчатый вал 4, На вытеснительном поршне 5 установлен постоянный магнит 6, а на рабочий поршень 2 - катушка 7 электромагнита соединенная через ленточный кабель 8 с блоком управления 9, согласованным с датчиком 10 угла поворота коленчатого вала. При подаче блоком управления 9 в зависимости от импульсов датчика угла поворота 10 постоянного тока в катушку 7 электромагнита такой полярности, что вытеснительный поршень притягивается к рабочему поршню, рабочее тело перемещается в полость расширения. Затем горячее рабочее место совершает рабочий ход и перемещает рабочий поршень 2 После смены полярности импульсов постоянного тока о катушке 7 электромагнита выгеснительный поршень 5 отталкивается от рабочего поршня 2. Т.о., путем введения электромагнитной связи между поршнями достигается повышение эффективности двигателя. 2 ил. СП С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (ц) F 02 G 1/043

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

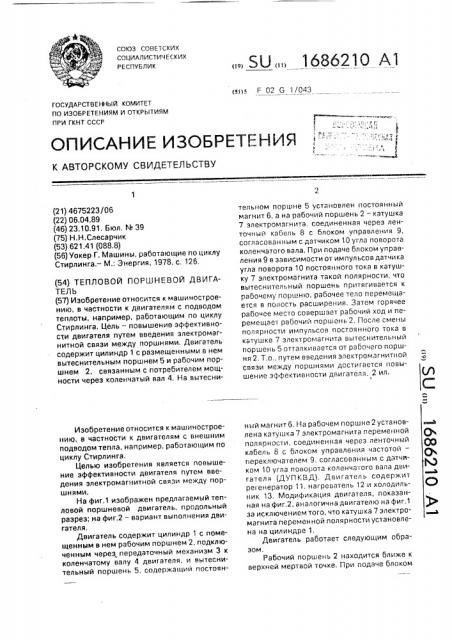

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

{21) 4675223/06 (22) 06.04.89 (46) 23.10.91, Бюл, М 39

{75) Н.Н.Слесарчик (53) 621.41 (088.8) (56) Уокер Г. Машины, работающие по циклу

Стирлинга.— M. Энергия, 1978, с, 126. (54) ТЕПЛОВОЙ ПОРШНЕВОЙ ДВИГАТЕЛЬ (57) Изобретение относится к машиностроению, в частности к двигателям с подводом теплоты, например, работающим по циклу

Стирлинга. Цель — повышение эффективности двигателя путем введения электромагнитной связи между поршнями. Двигатель содержит цилиндр 1 с размещенными в нем вытеснительным поршнем 5 и рабочим поршнем 2, связанным с потребителем мощности через коленчатый вал 4, На вытесниИзобретение относится к машиностроению, в частности к двигателям с внешним подводом тепла, например, работающим по циклу Стирлинга.

Целью изобретения является повышение эффективности двигателя путем введения электромагнитной связи между поршнями.

На фиг.1 изображен предлагаемый тепловой поршневой двигатель, продольный разрез; на фиг.2 — вариант выполнения двигателя, Двигатель содержит цилиндр 1 с помещенным в нем рабочим поршнем 2, подключенным через передаточный механизм 3 к коленчатому валу 4 двигателя, и вытеснительный поршень 5, содержащий постоян„„SU „„1686210 Al тельном поршне 5 установлен постоянный магнит 6, а на рабочий поршень 2 — катушка

7 электромагнита, соединенная через ленточный кабель 8 с блоком управления 9, согласованным с датчиком 10 угла поворота коленчатого вала. При подаче блоком управления 9 в зависимости от импульсов датчика угла поворота 10 постоянного тока в катушку 7 электромагнита такой полярности, что вытеснительный поршень притягивается к рабочему поршí о, рабочее тело перемещаегся в полость расширения. Затем горячее рабочее место совершает рабочий ход и перемещает рабочий поршень 2. После смены полярности импульсов постоянного тока в катушке 7 электромагнита вытеснительный поршень 5 отталкивается от рабочего поршня 2. T.î... путем введения электромагнитной связи между поршнями достигается повышение эффективности двигателя, 2 ил.

3 ный магнит 6, На рабочем поршне 2 установлена катушка 7 электромагнита переменной полярности, соединенная через ленточный кабель 8 с блоком управлсния частотой— переключателем 9, согласованным с датчиком 10 угла поворота коленчатого вала двигателя {ДУПКВД). Двигатель содержит регенератор 11, нагреватель 12 и холодильник 13. Модификация двигателя, показанная на фиг,2, аналогична двигателю на фиг,1 за исключением того, что катушка 7 электромагнита переменной полярности установлена на цилиндре 1.

Двигатель работает следующим образом.

Рабочий поршень 2 находится ближе к верхней мертвой точке. При подаче блоком

1686210

Составитель Jl, Øóêàëoâ

Техред М.Моргентал Корректор О.Кравцова

Редактор Т.Иванова

Производственно-издательский комбинат "Патент", r, Ужгород, ул,Гагарина, 101

Заказ 3587 Тираж Подписное

8НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
