Изобретение относится к светотехнике, а именно к фарам для автотранспортных средств. Цель изобретения - улучшение светотехнических характеристик за счет повышения контрастности светотеневой границы. Противотуманная фара содержит отражатель, состоящий из верхней парэболоидной части и нижней плоской части, источника света. Расстояние в плоскости светового отверстия от плоской части отражателя до его оси составляет 0.2-0,4 диаметра отражателя в горизонтальной меридиональной плоскости.2 ил.

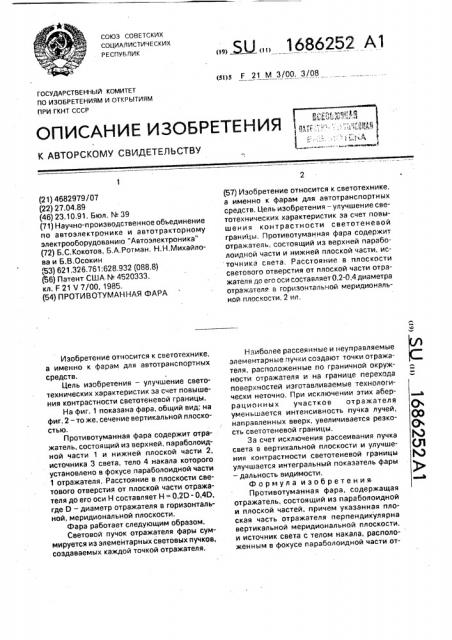

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (51)5 F 21 M 3/00, 3/08
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4682979/07 (22) 27.04.89 (46) 23.10.91. Бюл. ¹ 39 (71) Научно-производственное объединение по автоэлектронике и автотракторному электрооборудовани1о "Автоэлектроника" (72) Б.С,Кокотов, Б.А,Ротман, Н.Н.Михайлова и Б.В.Осокин, 53) 621.326.761:628.932 (088,8) (56) Патент CLL|A № 4520333, кл. F 21 Ч 7/00, 1985. (54) ПРОТИВОТУМАННАЯ ФАРА
Изобретение относится к светотехнике, а именно к фарам для автотранспортных средств.
Цель изобретения — улучшение светотехнических характеристик за счет повышения контрастности светотеневой границы.
На фиг. 1 показана фара, общий вид; на фиг. 2 — то же, сечение вертикальной плоскостью.
Противотуманная фара содержит отражатель, состоящий из верхней, параболоидной части 1 и нижней плоской части 2, источника 3 света, тело 4 накала которого установлено в фокусе параболоидной части
1 отражателя. Расстояние в плоскости светового отверстия от плоской части отражателя до его оси Н составляет Н = 0,2D - 0,40, где 0 — диаметр отражателя в горизонтальной, меридианальной плоскости.
Фара работает следующим образом.
Световой пучок отражателя фары суммируется из элементарных световых пучков, создаваемых каждой точкой отражателя. Ж, 1686252 А1 (57) Изобретение относится к светотехнике, а именно к фарам для автотранспортных средств. Цель изобретения — улучшение светотехнических характеристик за счет повышения контрастности светотеневой граниЦы. Противотуманная фара содержит отражатель, состоящий из верхней параболоидной части и нижней плоской части, источника света. Расстояние в плоскости светового отверстия от плоской части отражателя до его оси составляет 0.2-0,4 диаметра отражателя в горизочтальной меридианальной плоскости, 2 ил.
Наиболее рассеянные и неуправляемые элементарные пучки создают точки отражателя, расположенные по граничной окружности отражателя и на границе перехода поверхностей изготавливаемые технологически неточно, При исключении этих аберрационных участков отражателя уменьшается интенсивность пучка лучей, направленных вверх, увеличивается резкость светотеневой границы.
За счет исключения рассеивания пучка света в вертикальной плоскости и улучшения контрастности светотеневой границы улучшается интегральный показатель фары — дальность видимости.
Формула изоб рете ни яПротивотуманная фара, содержащая отражатель, состоящий из параболоидной и плоской частей, причем указанная плоская часть отражателя перпендикулярна вертикальной меридиональной плоскости, и источник света с телом накала, расположенным в фокусе параболоидной части от1686252
