Реферат



Изобретение относится к теп lojuepie тике, а именно к источникам продуктов его 2 рання, например к промыт к иным печам Целью июбретення явтяеня повышение на дежности i a-SOOT во т.яще о тра-ла в работе ДЛЯ МИНКМаТЬНЫИ Ч.КММ hpo ТАКТОВ сгорания через обвотной ашмн 11 оби не чивают рем лированием н.шран mtoinei о ап парата 4 ibiMOioca i УС i аноч н ччо| о в об тем гашхоте 1 а те i юу i и шияором 3, а давление в печи 1 по i iep -кивают по cm нал татчика 10 тав |ения тобавле ния к продуктам иорания в ( во тя нем ia юхсме h ириса тки во.дуч.1 JKU xo i которой чере) В01ДУХОВОТ, h peivin, ром с вменение o ia гп.н а 1ки Н имха привои г х и мененин) CMI t pti i spi i ь i-, вой 7 i cavuMHiii aoi к м и i in

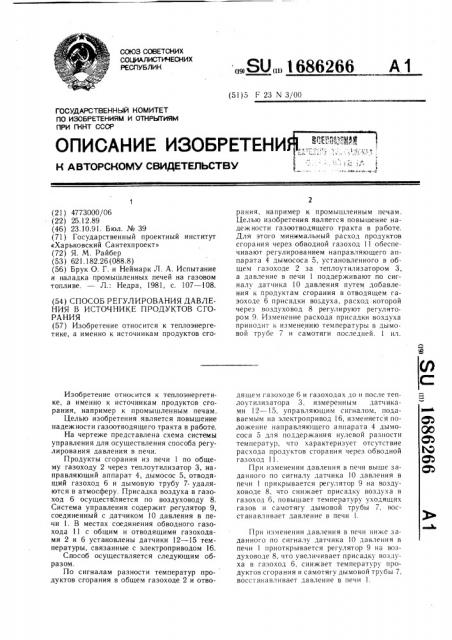

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 23 N 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИ

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4773000/06 (22) 25.12.89 (46) 23.10.91. Бюл. № 39 (71) Государственный проектный институт

«Харьковский Сантехпроект» (72) Я. М. Райбер (53) 621.182.26 (088.8) (56) Брук О. Г. и Неймарк Л. А. Испытание и наладка промышленных печей на газовом т опл и ве. — Л.: Недр а, 1981, с. 107 — 108. (54) СПОСОБ РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ В ИСТОЧНИКЕ ПРОДУКТОВ СГОРАНИЯ (57) Изобретение относится к теплоэнергетике, а именно к источникам продуктов сгоИзобретение относится к теплоэнергетике, а именно к источникам продуктов сгорания, например к промышленным печам.

Целью изобретения является повышение надежности газоотводящего тракта в работе.

На чертеже представлена схема системы управления для осуществления способа регулирования давления в печи.

Продукты сгорания из печи 1 по общему газоходу 2 через теплоутилизатор 3, направляющий аппарат 4, дымосос 5, отводящий газоход 6 и дымовую трубу 7- удаляются в атмосферу. Присадка воздуха в газоход 6 осуществляется по воздуховоду 8.

Система управления содержит регулятор 9, соединенный с датчиком 10 давления в печи 1. В местах соединения обводного газохода 11 с общим и отводящими газоходами 2 и 6 установлены датчики 12 — 15 температуры, связанные с электроприводом 16.

Способ осуществляется следующим образом.

По сигналам разности температур продуктов сгорания в общем газоходе 2 и отво„„SU„„ l 686266 A 1 рания, например к промышленным печам.

Целью изобретения является повышение надежности газоотводящего тракта в работе.

Для этого минимальный расход продуктов сгорания через обводной газоход 11 обеспечивают регулированием направляющего аппарата 4 дымососа 5, установленного в общем газоходе 2 за теплоутилизатором 3, а давление в печи 1 поддерживают по сигналу датчика 10 давления путем добавления к продуктам сгорания в отводящем газоходе 6 присадки воздуха, расход которой через воздуховод 8 регулируют регулятором 9. Изменение расхода присадки воздуха приводит к изменению температуры в дымовой трубе 7 и самотяги последней. ил. дящем газоходе 6 и газоходах до и после теплоутилизатора 3, измеренным датчиками 12 — 15, управляющим сигналом, подаваемым На электропривод 16, изменяется положение направляющего аппарата 4 дымососа 5 для поддержания нулевой разности температур, что характеризует отсутствие расхода продуктов сгорания через обводной газоход 11.

При изменении давления в печи выше заданного по сигналу датчика 10 давления в печи 1 прикрывается регулятор 9 на воздуховоде 8, что снижает присадку воздуха в газоход 6, повышает температуру уходящих газов и самотягу дымовой трубы 7, Восстанавливает давление B печи l.

При изменении давления в печи ниже заданного по сигналу датчика 10 давления в печи 1 приоткрывается регулятор 9 на воздуховоде 8, что увеличивает присадку воздуха в газоход б, снижает температуру продуктов сгорания и самотягу дымовой трубы 7, во с ст ан а вл и в ает да вл ение в печ и 1.

168б266

Формула изобретения

Г то !

Составитель А. Зосимов

Редактор М. Кузнецова Техред А. Кравчук Корректор М. Самборская

Заказ 3590 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, 7K — 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», r. Ужгород, ул. Гагарина, 101

При отключении теплоутилизатора 3 с дымососом 5 продукты сгорання поступают к дымовой трубе 7 через обводной газоход 11 и давление в печи 1 поддерживается за счет изменения величины присадки воздуха через воздуховод 8 и регулятор 9 по управляющему сигналу от датчика давления 10.

Способ регулирования давления в источнике продуктов сгорания, удаляемых в атмосферу с помощью дымовой трубы через основной газоход после их охлаждения в теплоутилизаторе с поддержанием минимального расхода продуктов сгорания через основной газоход путем измерения давления датчиком; установленным в источнике продуктов сгорания, и температур с помощью датчиков, установленных в основном газоходе выше и ниже по потоку мест подсоединения обводного газохода., и формирования по разности температур сигнала, управляющего электроприводом направляющего аппарата дымососа, установленного за теплоутилизатором, отличаюцийся тем, что, с целью повышения надежности газоотводящего тракта в работе, в дымовую трубу добавляют присадку воздуха, расход которой изменяют по сигналу датчика давления, и давление в источнике продуктов сгорания поддерживают равным заданному за счет изменения температуры в дымовой трубе и ее самотяги.
