Реферат



Изобретение относится к электротехнике . Цель изобретения упрощение конструкции и повышение удобства эксплуатации . Соединительное устройство имеет корпус 1, в котором выполнено щелевидное отверстие 4 и симметрично ему два круглых отверстия 5. Зажимной элемент 6 изготовлен из упругой проволоки круглого сечения U-образной формы, его свободные концы 7 ю отогнуты Средняя часть зажимного элемента проходит в щелевидное отверстие 4 и взаимодействует с поверхностями подсоединяемых ленточных кабелей 8 Отогнутые концы 7 зажимного элемента 6 размещены в отверстиях 5 корпуса 1 с зазором Под действием зажимного элемента 6 происходит заклинивание кабелей 8 в щелевидном отверстии 4 за счет того, что сумма толщин подсоединяемых кабелей и толщины за жимного элемента превосходят ширину щелевого отверстия 4. Зажимной элемент 6, выбрав зазор, неподвижно фиксируется на корпусе 1 до заклинивания кабелей 8 Устройство удобно в эксплуатации и позволяет фиксировать один или несколько ленточных кабелей различных типоразмеров в условиях действия вибрации. 2 ил J I . I ж О СХ5 о СЛ Ј. ю -.А I Фиг

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ! (л

1 ь, ()() (( (у Е) A (21) 4646326/07 (22) 26.12.88 (46) 23.10.91. Бюл.¹39 (72) Е.Г.Киселев (53) 621.315 (088.8) (56) Авторское свидетельство СССР № 1039037, кл. Н 01 R 9/09, 1983. (54) СОЕДИНИТЕЛЬНОЕ УСТРОЙСТВО

ДЛЯ ФИКСАЦИИ ПЛОСКОГО КАБЕЛЯ (57) Изобретение относится к электротехнике. Цель изобретения — упрощение конструкции и повышение удобства эксплуатации, Соединительное устройство имеет корпус 1, в котором выполнено щелевидное отверстие 4 и симметрично ему два круглых отверстия 5. Зажимной элемент 6 изготовлен из упругой проволоки круглого сечения

U-образной формы, его свободные концы 7 „„5U „„ 1686542 А1 (я)ю Н 01 R 9/03, Н 05 К 7/06 отогнуты. Средняя часть зажимного элемента проходит в щелевидное отверстие 4 и взаимодействует с поверхностями подсоединяемых ленточных кабелей 8, Отогнутые концы 7 зажимного элемента 6 размещены в отверстиях 5 корпуса 1 с зазором. Под действием зажимного элемента 6 происходит заклинивание кабелей 8 в щелевидном отверстии 4 за счет того, что сумма толщин подсоединяемых кабелей и толщины зажимного элемента превосходят ширину щелевого отверстия 4. Зажимной элемент

6. выбрав зазор, неподвижно фиксируется на корпусе 1 до заклинивания кабелей 8, Устройство удобно в эксплуатации и позволяет фиксировать один или несколько ленточных кабелей различных типоразмеров в условиях действия вибрации, 2 и

1686542

Формула изобретения

7 ф i, g

Составитель Ю.Широков

Техред M.Ìñðãåíòàë Корректор М.Кучерявая

Редактор О,Хрипта

Заказ 3603 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, г1осква„Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Изобретение относится к электротехнике, Цель изобретения — упрощение конструкции и повышение удобства эксплуатации.

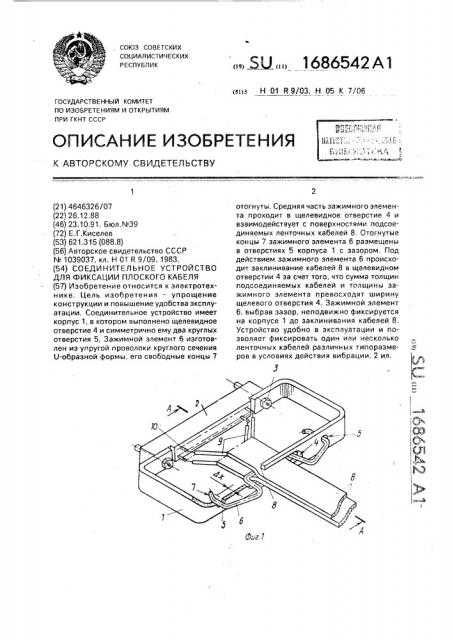

На фиг.1 представлено устройство, общий вид; на фиг.2 — разрез А — А на фиг.1, Соединительное устройство для фиксации плоских кабелей содержит корпус 1, который крепится на разъеме 2 гайками 3.

На корпусе 1 выполнено щелевидное отверстие 4 для ввода кабеля и симметрично ему по продольной оси два круглых отверстия 5.

Зажимной элемент 6 выполнен из упругой проволоки круглого сечения U-образной формы, свободные концы 7 которого отогнуты наружу. Средняя часть зажимного элемента проходит в щелевидное отверстие 4 и взаимодействует с поверхностями подсоединяемых ленточных кабелей 8 с концами

9, подсоединяемыми к штырям 10 разъема

2, Для предотвращения повреждения изолирующей оболочки фиксируемых плоских ленточных кабелей 8, на внутренней кромке щелевидного отверстия 4 выполнено скругление 11. Отогнутые концы 7 зажимного элемента 6 размещены в стверстиях 5 корпуса 1 с зазором Лх.

Устройство работает с.ледующим образом.

Корпус 1 крепится гайками 3 к разъему

2. В щелевидное отверстие 4 устанавливается средняя часть зажимного элемента 6, отогнутые концы 7 которого заводятся в круглые отверстия 5, посредством чего зажимной элемент 6 удерживается на корпусе 1. Зажимной элемент 6 усилиями пальцев отжимается до полного прохо;кдения средней его час и в щелевидное отверстие 4, Один или не< колько плоских кабелей пропускаются в щелевидное отверстие 4. Отпустив зажимной элемент 6 под действием его пружинных свсйств происходит заклинивание кабелей 8 в . елевидном отверстии 4 за счет того, гт о -.;умма тс лщин подсоединяемых кабелей н толщины за5 жимного элемента превосходит LU,ëpèíó щелевидного отверстия 4. = а>кимной элемент 6, выбрав зазор Л х, неподви>кно фиксируется на корпусе 1, кабеля 8 надежно закреплены.

10 Разработка соединения осуьцествляется в обратном порядке, при этом зазор Лх, который при рассоединении выбирается в первую очередь, облегчает процесс расклинивания зажимного элемента 6, 15 Устройство удобно в эксплуатации и позволяет надежно закреплять один или несколько плоских ленточныv кабелей различных TMI10p83t4epOB в у;-ловиях В03действия вибрации, 20

Соединительное устройство для фиксации плоского кабеля, "îäåðæàùåå корпус с

25 отверстием для ввода кабеля и отверстия для фиксации, упругий фигурный зажимной элемент с отогнутыми концами, установленными в отверстиях для фиксации, о т л и ч аю щ е е с я тем, что, - цслью упрощения

30 конструкции и повышени", удобства эксплуатации, отверстие для ввода кабеля выполнено в виде щели, отверстия для фиксации вь полнены симметрично относительно указан:..ого отверстия по его продольной оси, 35 зажимной элемент выполнен в виде стержня круглого сечения U-образной ф:рмы, свободные концы которого отогнуты нару>ку, а средняя часть указанного зажимного элемента размещена в щелевидном

40 отверстии корпуса и взаимодействует с повсрхностями ленточных кабелей до их заклинивания.

° 7
