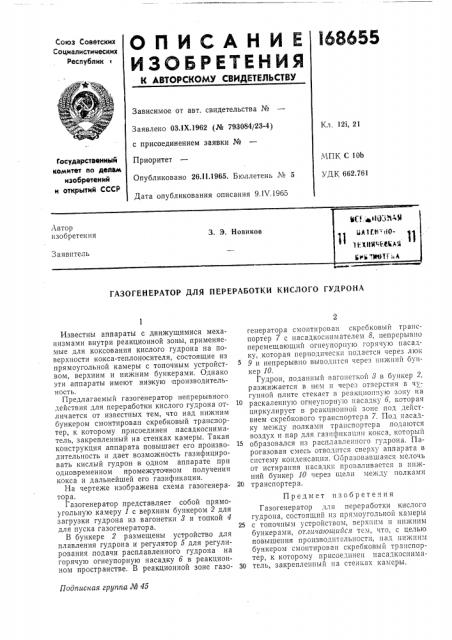

ОПИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 03.1Х.1962 (№ 793084/23-4) с присоединением заявки №
Приоритет
Опубликовано 26.11.1965. Бюллетень № 5
Дата опубликования описания 9.IV.1965
Кл, 12i, 21
Гасударственный комитет по делам изобретений и открытий СССР
МПК С 10b
УДК 662.761
ГАЗОГЕНЕРАТОР ДЛЯ ПЕРЕРАБОТКИ КИСЛОГО ГУДРОНА
Подписная группа М 45
Известны аппараты с движущимися механизмами внутри реакционной зоны, применяемые для коксования кислого гудрона на поверхности кокса-теплоносителя, состоящие из прямоугольной камеры с топочным устройством, верхним и нижним бункерами. Однако эти аппараты имеют низ кую производительность.
Предлагаемый газогенератор непрерывного действия для переработки кислого гудрона отличается от известных тем, что над нижним бункером смонтирован скребковый транспортер, к которому присоединен .насадкосниматель, закрепленный на стенках камеры. Такая конструкция аппарата повышает его производительность и дает возможность газифицировать кислый гудрон в одном аппарате при одновременном промежуточном получении кокса и дальнейшей его газификации.
На чертеже изображена схема газогенератора.
Газогенератор представляет собой прямоугольную камеру 1 с верхним бункером 2 для загрузки гудрона из вагонетки 8 и топкой 4 для пуска газогенератора.
В бункере 2 размещены устройство для плавления гудрона и регулятор 5 для регулирования,подачи расплавленного гудрона на горячую огнеупорную насадку б в реакционном пространстве. В реакционной зоне газогенератора смонтирован скребковый транспортер 7 с насадкоснимателем 8, непрерывно перемещающий огнеупорную горячую насадку, которая периодически подается через люк
9 и непрерывно выводится через нижний бункер 10.
Гудрон, поданный вагонеткой 8 в бункер 2, разжижается в нем и через отверстия в чугунной плите стекает в реакцнопную зону на раскаленную огнеупорную насадку б, которая циркулирует в реакционной зоне под действием скребкового транспортера 7. Под насадку между полками тр апспортер а подаются воздух и пар для газификации кокса, который
15 образовался из расплавленного гудрона. Парогазовая смесь отводится сверху аппарата в систему конденсации, Образовавшаяся мелочь от истирания насадки прозаливается в нижний бункер 10 через щели между полками
20 тр ан спор тер а.
Предмет изобретения
Газогенер атор для перер аботки кислого гудрона, состоящий из прямоугольной камеры
25 с топочным устройством, верхним и нижним бункерами, отличающийся тем, что, с целью повышения производительности, пад нижним бункером смонтирован скребковый транспортер, к которому присоединен насадкоснима30 тель, закрепленный на стенках камеры.
0(оа оц ооо оl àо о00 оО "g, 8 васо вой,@о Я
%собо ля р < оо î о О ор () oQ O Со о о яоооО р ооО оя о о (o
ОоА б . 6
