Реферат



Изобретение относится к электротехнике . Цель изобретения - упрощение и повышение надежности работы устройства. Для этого блок раздельной работы вентильных групп преобразователя выполнен на транзисторе 7, блокирующем оптроне 1, переключающем оптроне 12 и первом 4 и втором 9 резисторах. 1 ил,, 1 табл.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з Н 02 М 1/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4387718/07 (22) 03.03.88 (46) 23.10.91. Бюл, М 39 (71) Тольяттинское отделение института электронных управляющих машин (72) В.A.Ëîâóøкин и И.В,Кузнецов (53) 621.316.727 (088.8) (56) Авторское свидетельство СССР

М 1415357, кл. Н 02 М 1/08, 07,08.88..

Описание блока управления приводом

БТУ-36,01. Чебоксары.

„„SU „„1686643 A l (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ РЕВЕРСИВНЫМ m-ФАЗНЫМ ВЕНТИЛЪНЫМ ПРЕОБРАЗОВАТЕЛЕМ (57) Изобретение относится к электротехнике. Цель изобретения — упрощение и повышение надежности работы устройства. Для этого блок раздельной работы вентильных групп преобразователя выполнен на транзисторе 7, блокирующем оптроне 1, переключающем оптроне 12 и первом 4 и втором

9 резисторах, 1 ил., 1 табл.

1686643

Изобретение относится к электротехнике и может быть применено для управления реверсивными преобразователями.

Цель изобретения — упрощение и повышение надежности работы устройства для управления реверсивным m-фазным вентильным преобразователем.

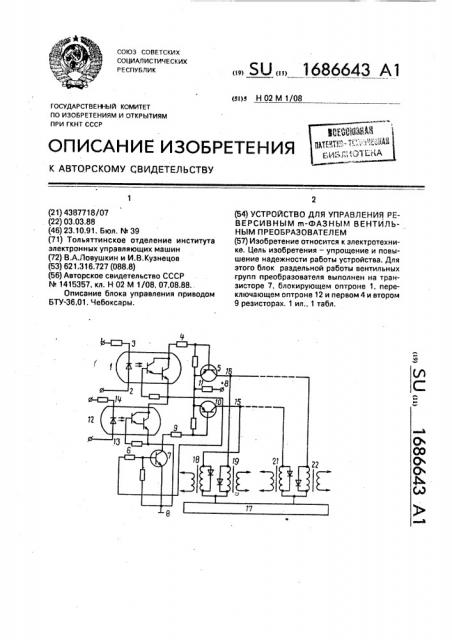

На чертеже показана принципиальная схема устройства для управления реверсивным m-фазным вентильным преобразователем.

Устройство для управления реверсивным m-фазным вентильным преобразователем состоит иэ блокирующего оптрона 1, выводы 2 и 3 которого предназначены для подачи сигнала блокировки, коллекторного вывода оптрона 1, соединенного через первый резистор 4 с базой транзисторного ключа 5, змиттера оптрона 1, соединенного через третий резистор 6 с базой транзистора 7, эмиттер которого соединен с источником 8 питания, а коллекторный вывод через второй резистор 9 соединен с базой транзисторного ключа 10, эмиттер которого, как и эмиттер транзисторного ключа 5, через четвертый резистор 11 соединен с плюсом источника 8 питания, Переключающий оптрон

12 имеет выводы 13 и 14, образующие вход для подачи сигнала на переключение силовых групп 15 и 16, к управляющим цепям которых, связанным с системой формирования управляющих импульсов (СФУИ) 17, подсоединены коллекторы транзисторных ключей 5 и 10. Управляющие цепи силовых групп 15 и 16 образованы трансформаторами

18 — 22, первичные обмотки которых шунтированы диодами для защиты транзисторных ключей 5 и 10 от выбросов напряжений обратной полярности на обмотках трансформаторов, а вторичные обмотки подключены к реверсивному тиристорному преобразователю.

Работа устройства для управления реверсивным m-фазным вентильным преобразователем описывается с помощью таблицы, на которой условно показаны варианты подключения силовых групп.

При работе устройства в режиме блокировки сигнал управления подается на вход, образуемый выводами 2 и 3 блокирующего оптрона 1, при этом, если на вывод 3 подан положительный потенциал, а на вывод 2— отрицательный, транзистор блокирующего оптрона 1 закрывается, обе силовые группы

15 и 16 блокируются, и устройство на изменение сигнала на выводах 13 и 14 переключающего оптрона 12 не реагирует (опыт 1).

При подаче на выводы 2 и 3 сигналов обратной полярности (на вывод 3 подан минус, на вывод 2 — плюс) транзистор блокирующего оптрона 1 открывается и в зависимости от сигнала на выводах 13 и 14 оптрона 12 в работу включается одна из силовых групп 15 или 1 6.

5 При подаче на вывод 14 положительного потенциала, а на вы6од 13 отрицательного, транзистор оптрона 12 закрывается, и ток протекает по цепи: плюс источника 8 питания, резистор 1 1, переход эмиттер—

10 база транзисторного ключа 5, первый резистор 4, переход коллектор — эмиттер тран( зистора 7, минус источника 8 питания. При этом транзистор 7 от крывается, вызывая появление тока в цепи; плюс источника 8

15 питания, четвертый резистор 11, переход эмиттер — база транзисторного ключа 10, второй резистор 9, переход коллектор— эмиттер транзистора 7,минус источника 8 питания, что приводит, к открыванию тран20 зисторного ключа 10 q подключению к источнику 8 питания элементов управления силовой группы 15 (опыт 2).

При подаче на вывод 14 переключающего оптрона 12 отрицательного потенци25 ала, а на вывод 13 положительного транзистор переключающего оптрона 12 открывается, и ток протекает по цепи; плюс источника 8 питания, четвертый резистор

11, переход эмиттер — база транзисторного

30 ключа 5, первый резистор 4, транзистор блокирующего оптрона 1, транзистор переключающего оптрона 12, минус источника 8 питания, Вследствие этого транзистор 7 шунтируется, транзисторный ключ 10 закры35 вается, а транзисторный ключ 5 открывается и к источнику 8 питания;подсоединяются элементы управления силовой группы 6 (опыт 3).

Таким образом, испольэовани; предлагаемого устройства позволит уменьшить

40 количество и номенклатуру (сузив ее до трех типов использованных активных элементов), применяемых элементов в схеме, что уменьшает габариты, вес изделия и потребляемую им мощность, увеличивая на45 дежность и помехозащищенность системы управления преобразователями электроэнергии.

Формула изобретения

Устройство для управления реверсив50 ным m-фазным вентильным преобразователем, содержащее транзисторные ключи управления и блок раздельной работы вентильных групп преобразователя, о т л и ч а ющ е е с я тем, что, с целью упрощения и

55 повышения надежности работы, блок раздельной работы вентильных групп преобразователя выполнен, на транзисторе, блокирующем оптроне, переключающем оптроне и первом и втором резисторах, причем коллекторный вывод блокирующего

1686643

П р и м е ч а н и е. "0" — группа отключена, "1" — группа включена, "*" — безразличное состояние, "-" — низкий потенциал, "+" — высокий потенциал

Составитель В.Гордеев

Техред М.Моргентал Корректор M.Äåì÷èê

Редактор Н.Гунько

Заказ 3608 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

- 113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 оптрона через первый резистор соединен с базой одного транзисторного ключа управления, а эмиттерный вывод — с коллекторным выводом переключающего оптрона, эмиттерный вывод которого и эмиттер транзистора подключены к общему проводу, а коллектор транзистора через второй резистор соединен с базой второго транзисторного ключа, при этом управляющие входы блокирующего и переключающего оптронов

5 предназначены для подачи на них переключающих сигналов.
