Преобразователь переменного напряжения в постоянное

Преобразователь переменного напряжения в постоянное

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и в частности, к устройствам питания низковольтным постоянным напряжением. Цель изобретения - снижение габаритов и массы преобразователя и повышение безопасности . Преобразователь состоит из двух частей, соединенных между собой электронным ключом 2, причем первая часть выполнена по схеме емкостного преобразователя , а вторая - высокочастотного. С помощью емкостного преобразователя 1 напряжение понижается лишь частично, что создает условия для применения в высокочастотном преобразователе, работающем при пониженном напряжении входа, транзисторов с пониженными рабочими напряжениями. В связи с повышением напряжения на выходе первой части существенно уменьшается емкость конденсаторов и соответственно, масса и габариты. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 н 02 M 7/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4615165/07 (22) 02,12.88 (46) 23.10.91. Бюл, М 39

{71) Хмельницкий технологический институт бытового обслуживания (72) А. M. Давыдов и Ю, Г. Винтер . (53) 621.314.5{088.8) (56) Авторское свидетельство СССР

f4 720634, кл. Н 02 Н 3/06. 1984, Авторское свидетельство СССР

1Ф 1275704, кл. Н 02 М 7/10, 1984. (54) ПРЕОБРАЗОВАТЕЛЬ ПЕРЕМЕННОГО

НАПРЯЖЕНИЯ В ПОСТОЯННОЕ (57) Изобретение относится к электротехнике и в частности, к устройствам питания низковольтным постоянным напряжением.

Цель изобретения — снижение габаритов и

„,. Ы„„168666О Al массы преобразователя и повышение безопасности, Преобразователь состоит из двух частей, соединенных между собой злектронным ключом 2, причем первая часть выполнена по схеме емкостного преобразователя, а вторая — высокочастотного.

С помощью емкостного преобразователя 1 напряжение понижается лишь частично, что создает условия для применения в высокочастотном преобразователе. работающем при пониженном напряжении входа, транзисторов с пониженными рабочими напряжениями. В связи с повышением напряжения на выходе первой части существенно уменьшается емкость конденсаторов и соответственно, масса и габариты.

1 ил.

1686660

Изобретение относится к электротехнике, в частности к устройствам питания низковольтным постоянным напряжением.

Цель изобретения — снижение габаритов и массы и повышение безопасности.

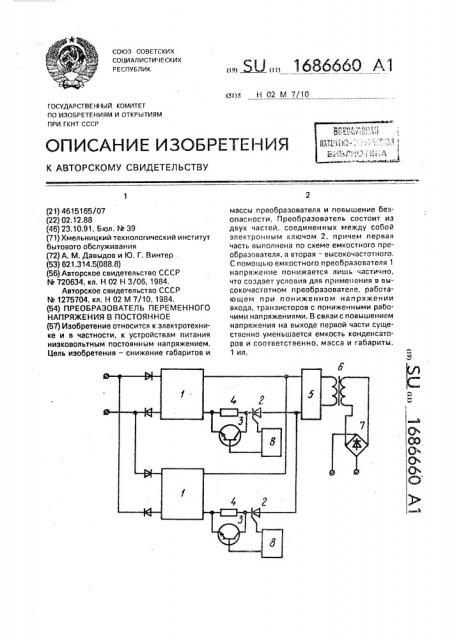

На чертеже приведена принципиальная схема преобразователя.

Преобразователь содержит емкостные преобразователи 1, подключенные к сети через диоды таким образом, что один емкостной преобразователь накапливает энергию положительной полуволны сетевого напряжения, а другой — отрицательной полуволны. Электронные ключи 2 подключены к выходу емкостных преобразователей 1 через транзисторы 3 и шунтирующие их сопротивления 4. Высокочастотный транзисторный преобразователь 5 соединен с одним входом со свободными выходами емкостных преобразователей 1, а другим входом — со свободными выводами электронных ключей 2. Выходы высокочастотного преобразователя 5 подключены к первичной обмотке высокочастотного трансформатора б, вторичная обмотка которого соединена с входами переменного тока мостового выпрямителя 7. К выходам постоянного тока мостового выпрямителя 7 подключается нагрузка. Схемы 8 управления подключаются к управляющим выводам электронных ключей 2 и базам транзисторов 3.

Преобразователь работает следующим образом, Емкостные преобразователи 1 одновременно с выпрямлением тока частично понижают напряжение (примерно в 3-10 раз от требуемого коэффициента преобразования). Переключение транзисторов 3 осуществляется при нулевых значениях сетевого напряжения. При этом, когда электронный ключ 2 закрыт подавляющая часть напряжения благодаря наличию резистора 4 прикладывается только к электронному ключу (тиристору) 2, что позволяет использовать в ключах низковольтные типы транзисторов.

В то же время случайное открытие электронного ключа 2 при прохождении сигнала помехи невозможно, так как транзистор 3 закрыт. Полученный постоянный ток пониженного напряжения преобразуется в высокочастотном преобразователе 5 в переменный ток высокой частоты. Однако в виду того, что напряжение на входе этой ступени преобразователя существенно ниже сетевого, представляется возможным построить ее на базе низковольтных тран10

30

40. раллельно включенные транзистор и рези50

55 зисторов. С помощью высокочастотного трансформатора 6 напряжение переменного тока высокой частоты понижается до номинального на выходе всеего преобразователя, а мостовой выпрямитель 7 преобразует переменный ток в постоянный. Схемы управления 8 предназначены для формирования управляющих импульсов.

Комбинированное использование преобразователей емкостного и высокочастотного типов соединенных транзисторно-тиристорным ключом позволяет уменьшить емкость конденсаторов и устранить ключи гальванической развязки, снизить стоимость за счет возможности использования недефицитных низковольтных транзисторов, как в соединительном ключе, так и в высокочастотном преобразователе.

Формула изобретения

Преобразователь переменного напряжения в постоянное, содержащий два емкостных преобразователя, к двум входам каждого из которых выводами разноименных электродов подключена одна из двух пар диодов, свободный вывод силового электрода каждого из диодов одной пары соединен со свободным выводом силового электрода диода противоположной полярности другой пары, а общие точки соединения указанных диодов образуют входные выводы для подключения питающей сети, а также два электрон н ых,кл юча со схемами управления, отличающийся тем, что, с целью снижения габаритов и массы и повышения безопасности, один из выходов каждого емкостного преобразователя подключен к соответствующему электронному ключу через дополнительно введенные пастор, а другие выходы емкостных преобразователей подключены к одному из входов дополнительно введенного высокочастотного транзисторного преобразователя, к другому входу которого подключены свободные выводы электронных ключей, вывод высокочастотного транзисторного преобразователя подключен к первичной обмотке дополнительно введенного высокочастотного трансформатора, вторичная обмотка которого соединена с входом дополнительно введенного мостового выпрямителя, выход которого образует выходные выводы для подключения нагрузки, причем база каждого из транзисторов соединена с выходом схемы управления соответствующего электронного ключа.
