Способ получения цинковой соли
Иллюстрации
Реферат

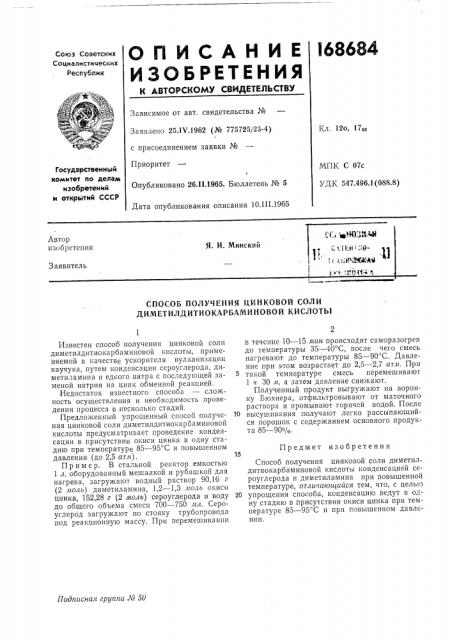

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 25.1V.1962 (№ 775725/23-4) Кл. 12о, 17 з с присоединением заявки №
Приоритет
Государственный комитет по делам изобретений и открытий СССР
МПК С 07с
УДК 547.496.1(088.8) Опубликовано 26 111965. Бюллетень № 5
Дата опубликования описания 10.Ш.19б5
СПОСОБ ПОЛУЧВНИЯ ЦИНКОВОЙ СОЛИ
ДИМЕТИЛДИТИОКАРБАМИНОВОЙ КИСЛОТЫ
Подггисная грутга Л9 5U
Известен способ получения цинковой соли диметилдитиокарбаминовой кислоты, применяемой в качестве ускорителя вулканизации каучука, путем конденсации сероуглерода, димети IBMHHB и едкого натра с последующей заменой натрия на цинк обменной реакцией.
Недостаток известного способа — сложность осуществления и необходимость проведения процесса в несколько стадий.
Предложенный упрощенный способ получения цинковой соли диметилдитиокарбаминовой кислоты предусматривает проведение конденсации в присутствии окиси цинка в одну стадию при температуре 85 — 95 С и повышенном давлении (до 2,5 атм).
Пример. В стальной реактор емкостью
1 л, оборудованный мешалкой и рубашкой для нагрева, загружают водный раствор 90,1б г (2 моль) диметиламина, 1,2 — 1,3 моль окиси цинка, 152,28 г (2 моль) сероуглерода и воду до общего объема смеси 700 — 750 мл. Сероуглерод загружают по стояку трубопровода под реакционную массу. При перемешиванпи
2 в течение 10 — 15 мин происходит саморазогрев до температуры 35 40 С, после чего смесь нагревают до температуры 85 — 90 С. Давление при этом возрастает до 2,5 — 2,7 атм. При такой температуре смесь перемешивают
1 ч 30 м, а затем давление снижают.
Полученный продукт выгружают на воронку Бюхнера, отфильтровывают от маточного раствора и промывают горячей водой. После
10 высушивания получают легко рассыпающийся порошок с содержанием основного продукта 85 — 90%
Предмет изобретения
Способ получения цинковой соли диметилдитиокарбаминовой кислоты конденсацией сероуглерода и диметиламина при повышенной температуре, отличающийся тем, что, с целью
20 упрощения способа, конденсацию ведут в одну стадию в присутствии окиси цинка при температуре 85 — 95 С и при повышенном давлении.
