Рисовая оросительная система

Рисовая оросительная система

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству и может быть использовано при строительстве и эксплуатации рисовых систем . Цель изобретения - экономия оросительной воды путем ее повторного использования и уменьшение минерализации сбросных вод. Рисовая система снабжена водоподводящей сетью каналов 3-5 и водоотводящей сетью. Коллектор 6 третьего порядка глубже, чем коллектор 7 второго порядка. Коллектор 12 сопряжен насосной станцией 13 с каналом А второго порядка. Коллектор 11 второго порядка имеет глубину больше, чем коллектор 12 третьего порядка и сопряжен насосной станцией 15 с коллектором 8 первого порядка. В процессе полива дождеванием поверхностные сбросные воды, а также технологический сброс с затопленных чеков поступают в коллекторы б третьего порядка и, стекая в углубленный коллектор 7, перекачиваются насосом для повторного орошения в водоподводящий канал 4. В процессе орошения риса наиболее минерализованные глубинные воды перехватываются глубоким дренажом и отводятся в коллектор 11, откуда они забираются насосом и подаются за пределы системы . 1 ил.

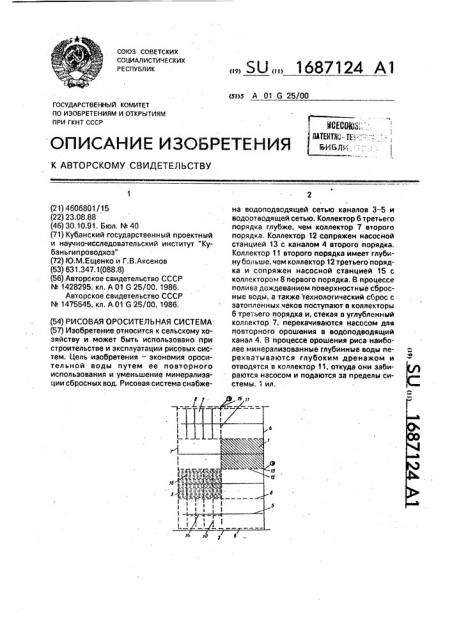

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 01 G 25/ОО

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И (21) 4606801/15 (22) 23.08.88 (46) 30.10.91. Бюл. N. 40

{71) Кубанский государственный проектный и научно-исследовательский институт "Кубаньгипроводхоз"

{72) Ю.M.Åùåíêî и Г.B.Àêñåíîâ (53) 631.347.1(088.8) (56) Авторское свидетельство СССР

hh 1428295, кл. А 01 G 25/00, 1986, Авторское свидетельство СССР

М 1475545, кл. А 01 G 25/00. 1986. (54) РИСОВАЯ ОРОСИТЕЛЬНАЯ СИСТЕМА (57) Изобретение относится к сельскому хозяйству и может быть использовано при строительстве и эксплуатации рисовых систем. Цель изобретения †экономия оросительной воды путем ее повторного использования и уменьшение минерализации сбросных вод, Рисовая система снабжеЯ0,„, 1о87124 А1

2 на водоподводящей сетью каналов 3-5 и водоотводящей сетью. Коллектор 6 третьего порядка глубже, чем коллектор 7 второго порядка. Коллектор 12 сопряжен насосной станцией 13 с каналом 4 второго порядка.

Коллектор 11 второго порядка имеет глубину больше, чем коллектор 12 третьего порядка и сопряжен насосной станцией 15 с коллектором 8 первого порядка. В процессе полива дождеванием поверхностные сбросные воды, а также технологический сброс с затопленных чеков поступают в коллекторы

6 третьего порядка и, стекая в углубленный коллектор 7, перекачиваются насосом для повторного орошения в водоподводящий канал 4, В процессе орошения риса наиболее минералиэованные глубинные воды перехватываются глубоким дренажом и отводятся в коллектор 11 ° откуда они забираются насосом и подаются за пределы системы. 1 ил, 1687124

Изобретение относится к сельскому хозяйству и может быть использовано при проектировании, строительстве, эксплуатации и реконструкции рисовых систем.

Целью изобретения является зкономия воды путем обеспечения воэможности ее повторного использования и уменьшение минерализации сбросных вод.

На чертеже представлена рисовая оросительная система, общий вид.

Рисовая оросительная система состоит иэ одного или нескольких севооборотных участков, объединенных общей подводящей и отводящей сетями каналов с сооружениями, на каждом из которых осуществляется ротационный цикл выращивания культур рисового севооборота. Севооборотный участок системы состоит из нескольких полей 1 севооборота, разделенных на чеки 2, При 50 содержании риса при восьмипольном севообороте на четырех полях 1 возделывается рис, на остальных — сопутствующая культура первого и второго года вегетации, В состав системы входит сеть водоподводящих каналов, включая распределитель

3 первого порядка, распределяющий воду между севооборотными участками, распределители 4 второго порядка, распределяющие воду между полями севооборота 1 и распределители 5 третьего порядка, распределяющие воду между чеками 2, Система включает в себя также сеть водоотводящих каналов в составе коллекторов 6 третьего порядка, собирающих воду с поля 1 севооборота, коллектора 7 второго порядка и коллектора 8 первого порядка. отводящих воду соответственно с полей 1 севооборота и с севообаротного участка.

Система включает в себя также сеть закрытого горизонтального трубчатого дренажа в составе мелких дрен 9 верхнего яруса, служащего для промывки и осушения верхнего слоя почвы, глубоких дрен 1IO нижнего яруса, служащего для понижения уровня и отвода грунтовых вод и,заглубленного коллектора 11, параллельного каналам 4 и 7 второго порядка и отделяющего поля 1 севооборота для предотвращения фильтрационного перетекания воды от залитого рисового поля к полю с сопутствующей культурой, что практически обеспечивается при глубине коллектора 11 4,0-4.5 м, которая должна быть больше глубины коллектора 6 третьего порядка не менее, чем на 25%, Заглубленный коллектор 11 выполняется с высоким, не менее 1,0 м фильтром из объемных естественных или искусственных материалов. Один из коллекторов 12 третьего порядка выполнен со строительной глубиной на 20 — 30% большей глубины остальных коллекторов 6 третьего порядка, что практически составляет 3-3.5 м. Коллектор

12 соединен с распределителем 4 второго порядка при помощи насосной станции 13 передвижного или стационарного типа.

Глубокий дренаж 10 нижнего яруса присоединен к коллектору 11 дреной-собирателем 16, выполненной из неперфорированных асбестоцементных труб.

Система включает в себя также насосную станцию 15 передвижного или стационарного типа, служащую для перекачки воды иэ коллектора 11 в коллектор 8 первого порядка, а кроме того, включает гидротехнические трубчатые сооружения и дороги.

Мелкий дренаж 9 присоединен к коллектору третьего порядка собирателем 16.

Система работает следующим образом.

Технологический процесс водораспределения и орошения культур рисового севооборота осуществляется в соответствии с режимами орошения риса и сопутствующих культур. Поливной период и режим орошения риса, реализуемый на предлагаемой системе подразделен на два этапа увлажнительные поливы дождеванием от посева до фазы кущения на первом этапе и затопление чеков 2 с последующим регулированием слоя на втором. Орошение сопутствующих культур осуществляется дождеванием. Для поливов дождеванием применяется широкозахватная дождеваль- . ная техника фронтального действия.

Поливы риса и сопутствующих культур производятся в следующих сочетаниях: первый период — полив сопутствующих культур до-посева и орошения риса, второй период — поливы риса и сопутствующих культур дождеванием, третий период — полив риса поверхностным затоплением, а сопутствующих культур — дождеванием. В первом периоде водовыпускные сооружения на распределителях 5 третьего порядка закрыты, дождевальная машина забирает воду иэ распределителя 5 и производит полив только на поле 1 севооборота. занятом сопутствующей культурой. При этом дождевальная машина перемещается только по половине длины распределителя 5, Во втором периоде осуществляются поочередные поливы дождеванием рисового поля и поля с сопутствующей культурой. В третьем периоде, т.е. поливе риса затоплением, а сопутствующих культур дождеванием, водовыпускные сооружения распределителя 5 третьего порядка на участке, проходящем в пределах севооборотного поля 1 с посевами риса, открыты, а на.

1687124 рядка транспортируется в эаглубленный коллектор 12 третьего порядка, насосной станцией 13 перекачивается в распределитель 4 второго порядка и используется повторно на севооборотных полях 1 с сопутствующими культурами. а при необходимости — и на полях с посевами .риса, с которых в данный момент сброс не производится. Таким образом, реализуется разделение минералиэованной воды, поступающей от дренажной сети и отводимой за пределы системы, и пресной воды, поступающей по открытым водоотводящим каналам, на повторное использование.

Формула изобретения

Рисовая оросительная система, включающая севооборотные участки с сетью водованием, водоот водящие коллекторы первого, второго и третьего порядка и закрытые горизонтальные дрены, сопряжен25 ни е с дренами-собирателями, выведенными в коллектор второго порядка, отличающаяся тем, что, с целью экономии воды путем обеспечения возможности повторного ее использования и уменьшения минерализации сбросных вод. система снабжена передвижными насосными станциями, а один из водоотводящих коллекторов третьего порядка выполнен глубиной, превышающей глубину сопряженного с ним водоотводящего канала второго порядка и связан с водоподводящим каналом второго порядка посредством насосной станции, причем коллектор второго порядка, сопряженный с дренами-собирателями, выполнен с отметкой дна, превышающей отметку дна коллектора третьего порядка и связан посредством насосной

40 станции с коллектором первого порядка.

Составитель В.Губина

Техред М Моргентал

Корректор А.Осауленко

Редактор С.Лисина

Заказ 3654 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 другой половине канала закрыты. Поддержание слоя воды в чеках 2 осуществляется в автоматическом режиме. Расход воды в распределителе 5 третьего порядка в этот период(от кущения риса до восковой спелости) складывается из расхода воды, забираемого дождевальной машиной, и расхода, необходимого для регулирования слоя воды в чеках 2.

Различные состояния работы сети закрытого горизонтального дренажа складываются по указанным периодам, а кроме, того, выделяется так называемый межвегетационный период от сброса воды с рисового поля до очередного посева риса или сопутствующей культуры. В период первый и второй при поливе сопутствующих культур и риса дождеванием и в межвегетационный период работает только глубокий дренаж 10 нижнего яруса, мелкий дренаж 9 верхнего яруса и заглубленный коллектор 11 закрыты.

Если в период проведения посевных работ почва переувлажнена осадками, кратковременно для осушения верхнего 0,4 — 0,6 м слоя почвы включается мелкий дренаж 9 верхнего яруса. В третий период включаются в работу все виды закрытого дренажа, при этом глубокий дренаж 10 работает только на севооборотных полях 1 с сопутствующими культурами, а мелкий дренаж 9 — на полях с посевами риса. Отвод профильтровавшейся в заглубленный коллектор 11 воды осуществляется насосной станцией 15 в коллектор 8 первого порядка.

В третьем периоде в фенологические фазы развития риса — кущение, трубкование, колошение, цветение, молочная и восковая спелость — на севооборотных полях с посевами риса имеют место технологические сбросы воды при регулировании слоя затопления.

Сбрасываемая вода по коллекторам 6 третьего порядка, коллектору 7 второго по20 подводящих каналов первого и второго порядка и каналов третьего порядка, выполненных с возможностью орошения дожде
