Устройство для разделения навоза на фракции при транспортировании

Устройство для разделения навоза на фракции при транспортировании

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству и обеспечивает повышение эффективности разделения и эксплуатационной надежности. Участок трубопровода 2 выполнен в виде перфорированного цилиндра. Вращение цилиндра 3 вокруг его продольной оси осуществляется посредством осевой турбинки 6 и винтообразных направляющих 7 на внутренней поверхности цилиндра. Щетка 13 установлена по образующей цилиндра и обеспечивает очистку его внешней поверхности. Изнутри очистка цилиндра осуществляется за счет углового скольжения навоза по направляющим 7. Жидкая фракция поступает через перфорацию в кожух. 3 з.п. ф-лы, 3 ил.

1687153 А1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (l 9) (1 l) (5))5 А 01 К 1/01

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

В30М т:хаиц((лл (ОТЕКА

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4647592/15 (22) 07.02.89 (46) 30.10.91. Бюл. М 40 (71) Новосибирский сельскохозяйственный институт (72) В.П.Ожигов и E.À.Áóëàåâ (53) 631.220.18 (088.8) (56) Авторское свидетельство СССР

М 694149, кл. А 01 К 1/01, 1978.

Авторское свидетельство СССР

М 1117026, кл. А 01 К 1/01, 1983. (54) УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ НАВОЗА НА ФРАКЦИИ ПРИ ТРАНСПОРТИРОВАНИИ (57) Изобретение относится к сельскому хозяйству и обеспечивает повышение эффективности разделения и эксплуатационной надежности. Участок трубопровода 2 выполнен в виде перфорированного цилиндра.

Вращение цилиндра 3 вокруг его продольной оси осуществляется посредством осевой турбинки 6 и винтообразных направляющих 7 на внутренней поверхности цилиндра. Щетка 13 установлена по образующей цилиндра и обеспечивает очистку его внешней поверхности. Изнутри очистка цилиндра осуществляется за счет углового скольжения навоза по направляющим 7, Жидкая фракция поступает через перфорацию в кожух. 3 з.п. ф-лы, 3 ил.

1687153 цилиндра 3 участке трубопровода и кинематически связана с цилиндром 3, а также в виде винтообразных направляющих 7, рас- 30

50

Изобретение относится к сельскому хозяйству, в частности к устройствам для разделения навоза на фракции, и может быть применено на животноводческих фермах и комплексах.

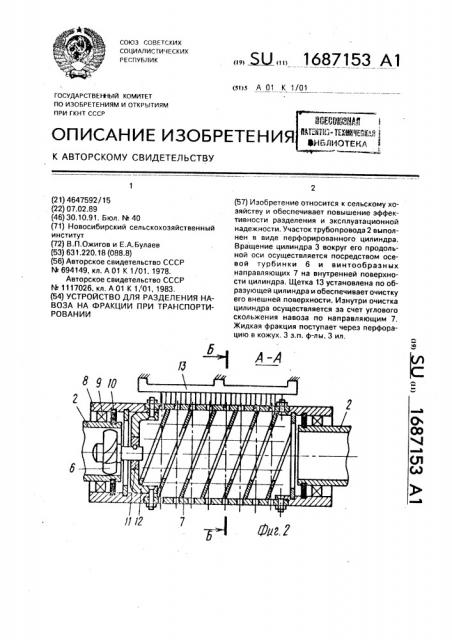

Цель изобретения — снижение материалоемкости, а также энергоемкости процесса разделения, На фиг.1 изображено устройство для разделения навоза на фракции, общий вид; на фиг.2 -- разрез А-А на фиг.1; на фиг,3— разрез Б-Б на фиг.2.

Устройство содержит насос 1 с нагнетательным трубопроводом 2, фасток, стенки которого выполнены в виде перфорированного цилиндра 3.,;îæóõ 4 установлен коаксиально цилиндру 3 с возможностью его охвата и имеет патрубок 5 для отвода жидкой фракции, Перфорированный цилиндр 3 установлен с возможностью вращения вокруг своей продольной оси относительно примыкающих к нему участков трубопровода 2 и снабжен приспособлением для его вращения, которое выполнено в виде турбинки 6, преимущественно осевой, Турбинка 6 расположена в примыкающем к входной зоне положенных на внутренней поверхности цилиндра 3. Перфорированный цилиндр 3 с обоих концов жестко соединен с кольцами

8, которые через подшипники 9 опираются на примыкающие к цилиндру 3 участки трубопровода 2 и снабжены уплотнителями 10, Турбинка 6 связана с цилиндром 3 через кольцо 8, втулку 11 и пластину 12. Средство для очистки цилиндра 3 выполнено в виде щетки 13, которая установлена по образующей цилиндра 3 с возможностью взаимодействия с его внешней поверхностью, На выходном конце трубопровода 2 установлен регулятор 14 давления.

Направляющие 7 предназначены для очистки внутренней поверхности цилиндра

3 за счет углового скольжения навоза по поверхности цилиндра 3, Кроме того, эа счет давления навоза на винтообраэные направляющие 7 обеспечивается проворачивание цилиндра 3 вокру его продольной оси.

Устройство работает следуюгцим образом.

Жидкий навоз иэ приемного бункера насосом 1 подается в напорный трубопровод 2, где создается напор, за счет чего через перфорацию цилиндра 3 происходит выделение жидкой фракции навоза, которая поступает в кожух 4 и патрубок 5. Под напором движущегося по трубопроводу 2 навоза

25 происходит вращение осевой турбинки 6, Поскольку осевая турбинка 6 кинематически связана с цилиндром 3, то происходит вращение и цилиндра 3 на подшипниках 9 относительно примыкающих к цилиндру 3 участков трубопровода 2 и вокруг собственной продольной оси, При вращении цилиндра 3 щетка 3 очищает перфорацию цилиндра 3 от частиц густой фракции навоза, застрявших в них. Вытекание навоза в зазор кольцо 8 — трубопровод 2 предотвращается уплотнениями 10. Кроме того, поскольку при вращении цилиндра 3 происходит не только осевое, но и угловое скольжение навоза относительно его внутренней поверхности, обеспечивается дополнительная очистка последнего с его внутренней стороны, Величина углового скольжения навоза по внутренней поверхности цилиндра зависит и от угла установки винтообраэных направляющих 7. Сочетанием принудительной очистки цилиндра 3 снаружи с помощью щетки 13, а также за счет углового и осевого скольжения с внутренней стороны цилиндра 3 обеспечивается эффективная работа устройства. Густая фракция навоза после отделения от нее жидкой фракции по трубопроводу 2 поступает на последующую обработку. Давление в трубопроводе 2 регулируется посредством регулятора 14, Размер отверстий перфорации цилиндра 3 выбирается таким, чтобы исключить прохождение сквозь них густой фракции навоза. Длина цилиндра 3 и давление в нем выбираются из расчета получения необходимой влажности густой фракции и качества разделения, От осевого смещения фильтрующий элемент удерживается с помощью стопорных колец.

Формула изобретения

1. Устройство для разделения навоза на фракции при транспортировании, содержащее насос с нагнетательным трубопроводом, участок стенки которого выполнен в виде перфорированного цилиндра, установленный коаксиально последнему и с возможностью его охвата кожух с патрубком отвода жидкой фракции, о т л и ч а ю щ е ес я тем, что, с целью повышения эффективности процесса разделения, а также эксплуатационной надежности, перфорированный цилиндр установлен с возможностью вращения вокруг своей продольной оси относительно примыкающих к нему участков трубопровода и снабжен приспособлением для его вращения, которое выполнено в виде турбинки, расположенной в примыкающем к входной зоне цилиндра участке трубопровода и кинематически связанной с упомянутым цилиндром, а также в виде

1687153 винтообразных направляющих, расположенных на внутренней поверхности цилиндра

Составитель Н,Лазарева

Редактор М.Недолуженко Техред М.Моргентал Корректор Т.Малец

Заказ 3655 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101

2. Устройство по п.1, отл и ч а ю ще ес я тем, что оно снабжено средством для очистки перфорированного цилиндра, которое установлено по образующей цилиндра с возможностью взаимодействия с его внешней поверхностью, 3. Устройство по и 2, от л и ч а ю щ е есятем,,что средство для очистки перфори5 рованного цилиндра выполнено в виде щетKH.

4, Устройство поп.1,отл ича ющеес я тем, что турбинка выполнена осевой.
