Реферат



Изобретение относится к области сельского хозяйства. Цель изобретения - снижение затрат труда при автоматизированном кормлении животных. Кормораздатчик содержит кормушку 1, емкости для корма с откидными днищами 4. Днища 4 посредством гибких тяговых элементов 5 связаны с приспособлением для автоматизированной раздачи корма и посредством цепной передачи 12 с часовым механизмом 11. При работе кормораздатчика корм засыпают в емкости 3. От часового механизма 11 посредством цепной передачи 12 осуществляется управление приспособлением для автоматизированной раздачи корма. При вращении шкива 8 приспособления гибкие тяговые элементы 5 наматываются на него и последовательно октрывают откидные днища 4, откуда корм высыпается в кормушку 1. 3 ил.

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (l9) (ll) (Я)5 А 01 К 5/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4638413/15 (22) 16.01.89 (46) 30.10.91. 6юл. ЬЬ 40 (75) В.Г, Соколов и И.В. Соколова (53) 636.084,7-83(088.8) (56) Патент США Q 4044722, кл. А 01 К 5/02, 1976. (54) КОРМОРАЗДАТЧИК (57) Изобретение относится к области сельского хозяйства. Цель изобретения — снижение затрат труда при автоматизированном кормлении животных. Кормораздатчик содержит кормушку 1, емкости для корма с откидными днищами 4. Днища 4 посредством гибких тяговых элементов 5 связаны с приспособлением для автоматизированной раздачи корма и посредством цепной передачи 12 с часовым механизмом 11. При работе кормораздатчика корм засыпают в емкости 3. От часового механизма 11 по. средством цепной передачи 12 осуществляется управление приспособлением для автоматизированной раздачи корма. При вращении шкива 8 приспособления гибкие тяговые элементы 5 наматываются на него и последовательно октрывают откидные днища 4, откуда корм высыпается в кормушку 1. 3 ил.

1687165

Изобретение относится к сельскому хозяйству, sчастнос:ти к кормораздатчикам.

Цель изобретения — снижение затрат труда при кормлении животных.

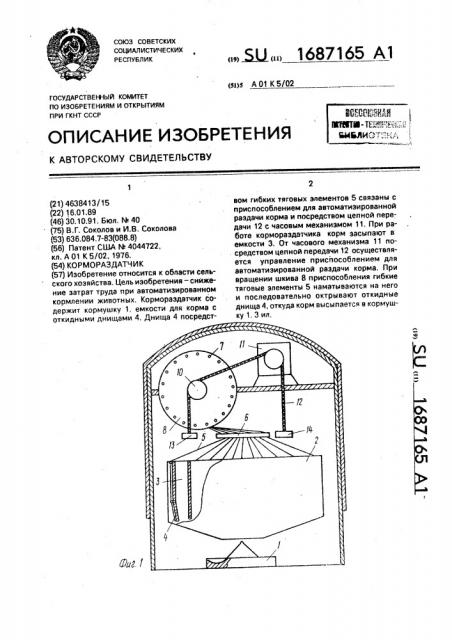

На фиг, 1 представлена схема работы кормораздатчика; на фиг. 2 — шкив со звездочкой, на фиг. 3 звездочка на оси.

Кормораздатчик содержит Расположенный над кормушкой 1, кожух 2, в котором размещены емкости для корма 3. В нижней части емкости 3 шарнирно установлены откидные днища 4, которые посредством гибких тяговых элементов 5, проходящих через кольцо 6 с отверстиями и закрепленных в отверстиях 7 шкива 8 связаны с приспособлением для- автоматизированной раздачи корма. На одной оси со шкивом 8, установленной на подшипниках 9,закреплена звездочка lO, которая связана с часовым механизмом 11 посредством цепной передачи 12 с гирями 13 и 14.

Кормораздатчик работает следующим образом.

Корм загружают в емкость 3 с откидными днищами 4. Со звездочки часового механизма 11 снимают цепь цепной передачи

12 и перемещают ее за гирю 13 по звездочке

9 до полного поднятия гири 14 и надевают цепь на звездочку. При этом шкив 8, вращаясь, ослабляет натяжение гибких тяговых элементов 5 и они в свободном состоянии свисают по бокам емкостей 3, 5 После запуска часового механизма 11 гиря 14 перемещается вниз пропорционально ходу времени и приводит в движение шкив 8 посредством цепной передачи 12.

При вращении шкива 8 гибкие элементы 5

10 наматываются на него и последовательно открывают откидные днища 4, откуда корм ссыпается в кормушку 1.

Формула изобретения

15 Кормораэдатчик, содержащий расположенные над кормушкой емкости для корма, часовой механизм его привода и приспособление для автоматизированной выдачи корма, отличающийся тем, что, с целью

20 снижения затрат труда при кормлении животных, он снабжен кожухом для размещения в нем емкостей для корма, днища которых выполнены откидными и связаны посредством гибких тяговых элементов с

25 приспособлением для автоматизированной выдачи корма, при этом последнее соединено с часовым механизмом посредством цепной передачи с гирями на концах.
