Реферат



Изобретение относится к пожаротушению , в частности к тушению горючих жидкостей , хранящихся в резервуарах, и позволяет повысить эффективность тушения . Твердая двуокись углерода п раздробленном виде подается под слой горючей жидкости компактными порциями причем диамего дроби составляет 3-4 см 2 ил

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУВ«ИК (ы)s А 62 С 3/06

ГОсудАРстВенный кОми тет пО изОБРетениям и 0TKpblTMHM

ПРИ ГКНТ СССР

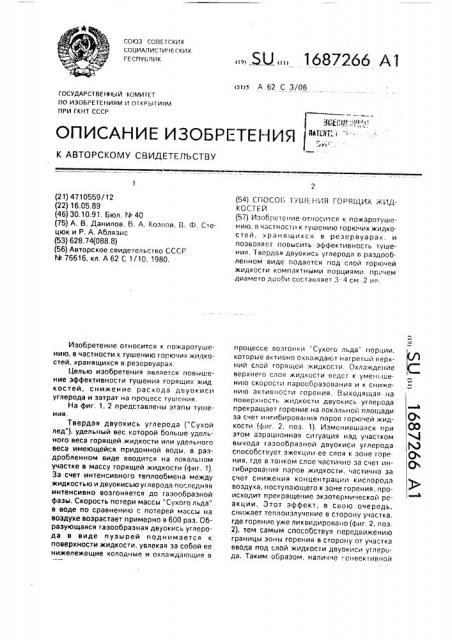

ОПИСАНИЕ ИЗО6РЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4710559/12 (22) 16.05.89 (46) 30.10.91, Бюл. М 40 (75) А. В. Данилов, В. А. Козлов, Б. Ф. Стецюк и P. А, Абляэис (53) 628. 74(088.8) (56) Авторское свидетельство СССР

М 76616, кл. А 62 С 1/10, 1980.

Изобретение относится к пожаротушению, в частности к тушению горючих жидкостей, хранящихся в резервуарах.

Целью изобретения является повышение эффективности тушения горящих жид костей. снижение расхода двуокиси углерода и затрат на процесс тушения.

На фиг, 1, 2 представлены этапы тушения, Твердая двуокись углерода (" Сухой лед"), удельный вес которой больше удельного веса горящей жидкости или удельного веса имеющейся придонной воды, в раздробленном виде вводится на локальном участке в массу горящей жидкости (фиг. 1).

За счет интенсивного теплообмена между жидкостью и двуокисью углерода последняя интенсивно воэгоняется до газообразной фазы. Скорость потери массы "Сухого льда" в воде по сравнению с потерей массы на воздухе возрастает примерно в 600 раз. Образующаяся газообразная двуокись углерода в виде пузырей поднимается к поверхности жидкости, увлекая за собой ее нижележещие холодные и охлаждающие в

„„. Ж„„ 1687266 At (54) СПОСОВ ТУШЕНИЯ ГОРЯЩИХ ЖИДКОСТЕЙ (57) Изобретение относится к пожаротушению, в частности к тушению горючих жидкостей, хранящихся в резервуарах, и позволяет повысить эффективность тушения. Твердая двуокись углерода и раздробленном виде подается под слой горючей жидкости компактными порциями. причем диамето дроби составляет 3-4 см 2 ил, процессе возгонки "Сухого льда" порции, которые активно охлаждают нагретый верхний слой горящей жидкости. Охлаждение верхнего слоя жидкости ведст к умен шению скорости парообраэования и к снижению активности горения. Выходящая на поверхность жидкости двуокись углерода прекращает горение на локальной площади за счет ингибирования паров горючей жидкости (фиг. 2, поз. 1). Изменившаяся при этом аэрационная ситуация над участком выхода газообразной двуокиси углерода способствует зжекции ее слоя к зоне горения, где в тонком слое частично за счет ингибирования паров жидкости, частично эа счет снижения концентрации кислорода воздуха, поступающего к зоне горения, происходит прекращение экзотермической реакции, Этот эффект, в свою очередь. снижает теплоизлучение в сторону участка, где горение уже ликвидировано (фиг. 2. поз.

2), тем самым способствуя передвижению границы зоны горения в сторону от участка ввода под слой жидкости двуокиси углерода. Таким образом, наличие ."онвективной

1607266 колонки свободным зеркалом горящейя идкости обеспечивает самолокализацию îðåния за счет зжекипи к зоне Горения в тонком слое ингибирующей азообразной углекислоты, возгонлющейсл при введении "Сухого 5 льда" под слой горя.цей жидкос и. Выявленный гп яплексный эффcxr 1ушения, на котором основывается предлагаемый способ, обеспечивае ликвидацию орения с использованием минимального количества уг- 10 лекислоты и затрат на реализацию способа по сравнению с прототипом.

Б проведе .нн4х ОпbiTB): зафиксирована линейная скорость распрос1г1анения фрон1r> та ликвидации горения не менее 40 см/с, тогда как при тушении пенами эта величина равняется примерно 20 см/с.

Формула изобретения

Способ тушения горящих жидкостей. заключающийся в подаче в очаг пожара гвердой двуокиси углерода, о т л и ч а ющийся тем,что,сцельюповышенияэффективности тушения, двуо..ись углерода подают в раздробленном виде с диаметром гранул

3-4 см под слой горящей жидкости компак1ными порциями.

1607266

/ ТТ7Т пы v. ф ) )

Составитель Н.Маэаева

Редактор А.Маковская Техред M.Ìîðãåíòàë Корректор М.Кучерявая

Заказ 3661 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
