Реферат



Изобретение относится к спорту и позволяет повысить удобство в пользовании На рукоятке устаговтены телескопически входящие один в другой грузы, закрепляемые гайками и t меющие одинаковую массу. 2 ил

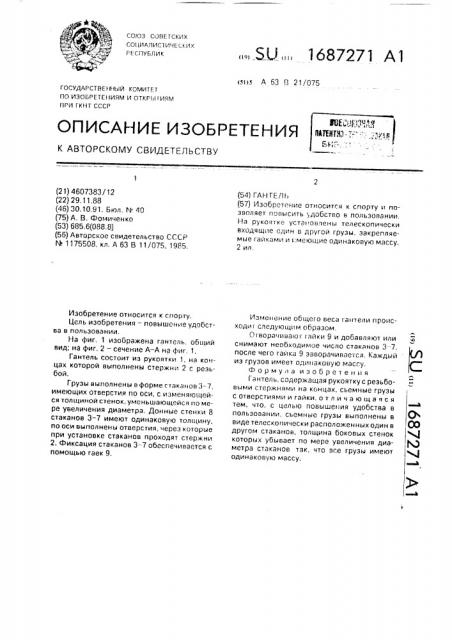

СОЮЗ СОВЕТСКИХ

СО! !ИАЛИС1ИЧЕСКИХ

РЕСПУБЛИК (я)5 А 63 В 21/075

ГОСУДАРСТВ Е t !НЫ Й КОМИТЕТ

ПО ИЗОБРЕТЕ!!ИЯМ И ОТКРБ!!ИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В (с

00 4 ) (21) 4607383/12 (22) 29.11.88 (46) 30.10.91. Бюл. М 40 (75) А. В. Фомиченко (53) 685.6(088.8) (56) Авторское свидетельство СССР

hh 1175508, кл, А 63 В 11/075, 1985.

Изобретение относится к спорту.

Цель изобретения — повышение удобства в пользовании.

На фиг. 1 изображена гантель, общий вид; на фиг. 2 — сечение А — А на фиг, 1, Гантель состоит из рукоятки 1, на концах которой выполнены стержни 2 с резьбой.

Грузы выполнены в форме стаканов 3 — 7, имеющих отверстия по оси, с изменяющейся толщиной стенок, ул1сньшающейся по мере увеличения диаметра. Донные стенки 8 стаканов 3 — 7 имеют одинаковую толщину, по оси выполнены отверстия, через которые при установке стаканов проходят стержни

2. Фиксация стаканов 3-7 обеспечивается с помощью гаек 9.

„„S U „„1687271 А 1 (54) ГА Н Г E Л Б (57) Изобретение относится к спорту и позволяет повысить удобство в пользовании, На рукоятке устанoBëåíû телескопически входящ!1е один в другой грузы. закрепляемые гайками и :меющие одинаковую массу.

2 ил.

Иэ ле !ание общего веса гантели происходи! следующим образом.

Отворачива!оr гайки 9 и добавляют или снимают необходимое число стаканов 3-7. после чего гайка 9 заворачивается. Каждый из грузов ил1еет одинаковую массу, Формула изобретен!!я

Гантель, содержащая рукоятку с реэьбовыми стержнями на концах, сьемные грузы с отверстиял1и и гайки, отличающаяся тем, что, с целью повышения удобства в пользовании, съемные грузы выполнены в виде телескопически расположенных один в другом стаканов, толщина боковых стенок которых убывает по мере увеличения диаметра стаканов так, что вге грузы имеют одинаковую массу. . ..та>;и>:"ь .> ",;>ее»
