Реферат



Изобретение относится к спортивному сооружению и позволяет повысить удобство в эксплуатации посредством того, что нижняя поверхность саней 1 образована расположенными под углом одна относительно другой к центральной части поверхностями 3 скольжения, расположенными с возможностью образования выемки, а дорожка 2 скольжения выполнена дугообразной формы . 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sI)s А 63 С 19/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4645532/12 (22) 06.02.89 (46) 30.10.91, Бюл. М 40 (75) А,П.Богомолов (53) 685.363 (088.8) (56) Авторское свидетельство СССР

N. 657829, кл. А 63 С 19/10, 1975, „„S U „„1687279 (54) СПОРТИВНОЕ СООРУЖЕНИЕ (57) Изобретение относится к спортивному сооружению и позволяет повысить удобство в эксплуатации посредством того, что нижняя поверхность саней 1 образована расположенными под углом одна относительно другой к центральной части поверхностями

3 скольжения, расположенными с возможностью образования выемки, а дорожка 2 скольжения выполнена дугообразной формы. 1 ил, 1687279

Формула изобретения

Составитель Ю. Зезера

Техред М.Моргентал

Корректор M. Максимишинец

Редактор А, Маковская

Заказ 3662 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж 35, Раушская наб., 4/5

Производственно иэдаельский комбинат "Патент", г, Ужгород, ул,Гагарина, 101

Изобретение относится к спортивным сооружениям.

Целью изобретения является повышение удобства в эксплуатации.

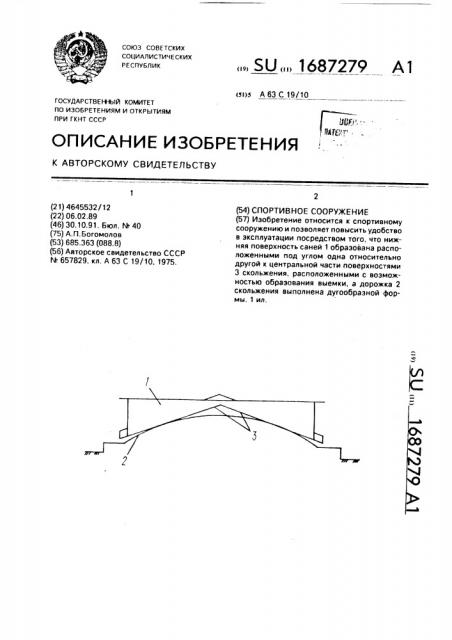

На чертеже изображено спортивное сооружение, поперечное сечение.

Спортивное сооружение содержит сани

1 и дорожку 2 скольжения, нижняя поверхность саней 1 образована расположенными под углом одна относительно другой к центральной части поверхностями 3 скольжения, расположенными с воэможностью образования выемки, а дорожка 2 скольжения выполнена дугообразной формы.

Дорожка 2 скольжения формируется на склоне в виде вала, например, иэ снега, верхняя часть которого покрыта слоем льда.

Сечение вала 2 в верхней части представляет собой сегмент, опирающийся на плоскость, параллельную оси вала 2. На поверхности вала 2 установлены сани 1, выполненные в виде платформы с двумя поверхностями 3 скольжения, расположенными под углом менее 180" одна относительно другой и опирающимися на поверхность вала 2, Передние кромки поверхностей 3 закруглены вверх, а общая грань поверхностей параллельна продольной оси вала 2.

Спортивное сооружение функционирует следующим образом.

Сформированный на склоне вал 2, например, из снега покрывают слоем льда. На валу 2 устанавливают сани 1, которые опираются поверхностями 3 скольжения на поверхность вала 2. Спортсмен располагается на санях 1 и начинает движение вниз по валу 2. Смещая центр масс системы "спорт5 смен-снаряд" относительно плоскости симметрии вала 2, спортсмен выбирает оптимальную траекторию движения с учетом виражей трассы и обеспечения устойчивости саней 1 на валу 2, При значительном

10 смещении саней 1 относительно плоскости симметрии вала 2 боковая поверхность саней 2 будет скользить по плоскому участку вала 2, что приведет к торможению и снижению скорости движения.

15 Для использования в летних условиях трасса формируется в виде вала 2, например, из пластмассы, размещенного на склоне, а сани вместо поверхности 3 скольжения снабжаются двумя парами катков, оси вра20 щения которых составляют угол, меньший

180".

25 Спортивное сооружение, содержащее сани и дорожку скольжения, о т л и ч а ющ е е с я тем, что, с целью повышения удобства в эксплуатации, нижняя поверхность санеи образована расположенными

30 под углом одна относительно другой к центральной части поверхностями скольжения, расположенными с возможностью образования выемки, а дорожка скольжения выполнена дугообразной формы.
