Изобретение относится к устройствам для развлечения, а именно к качелям.

Целью изобретения является повышение занимательности.

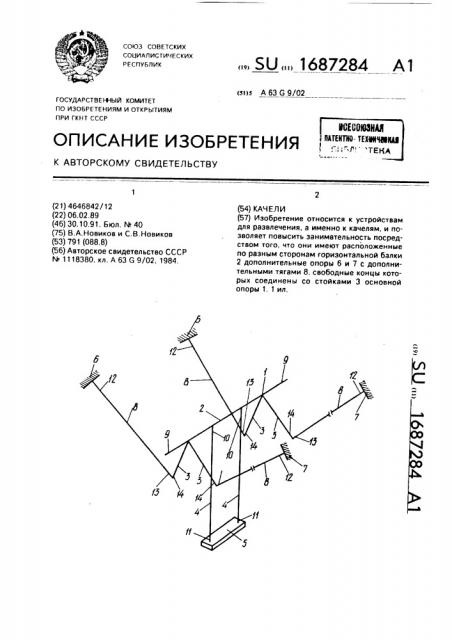

На чертеже изображены качели, общий вид.

Качели содержат основную опору 1, включающую соединенные между собой горизонтальную балку 2, стойки 3 и тяги 4 с сиденьем 5, расположенные по разным сторонам горизонтальной балки 2 дополнительные опоры 6 и 7 с дополнительными тягами 8, свободные концы которых соединены со стойками 3 основной опоры 1, Опора 1 выполнена рамной конструкции. Стойки 3 опоры 1 выполнены, например,g-образными. Стойки 3 могут быть выполнены и другими, например в виде стержня или в виде кольца. Горизонтальная балка 2 снабжена консолями 9, Дополнительные опоры 6 выполнены, например, в виде рам, жестко укрепленных в грунте.

Тяги 4 выполнены, например, из троса и своими верхними концами 10 прикреплены к балке 2 опоры 1, а нижними концами

11 — к сиденью 5, Дополнительные тяги 8 выполнены, например, иэ троса. Одними своими концами

12 тяги 8 прикреплены к дополнительным опорам 6 и 7, а другими концами 13 — к свободным концам 14 стоек 3 опоры 1. Если стойки 3 опоры 1 выполненыл-образными (как это показано на чертеже), то тяги 8 прикреплены к стойкам 3, каждая в отдельности к одной свободной стороне стойки 3.

Если стойки 3 выполнены в виде стержней, то тяги 8 прикреплены к ним попарно. Если же стойки 3 выполнены ввиде кольца,,то тяги 8 к стойкам 3 могут быть прикреплены попарно в одной точке или в разных, 5 Качели функционируют следующим образом, Человек (не показан) садится на сиденье 5 и начинает раскачиваться. При раскачивании начинает изменять свое

10 положение в пространстве и опора 1. При этом положение горизонтальной балки 2 все время меняется, а следовательно, меняется все время и ось качаний сиденья 5, Траектория движения сиденья 5 при раскачивании

15 отличается от круговой и является сложной, зависящей и от длины стоек 3, и от их конструкции, и от удаления опор 6 и 7 от основной опоры 1, и от угла наклона дополнительных тяг 8 к горизонту, и от дли20 ны тяг B и др. Опора 1 как бы кувыркается, опираясь поочередно то на одну пару тяг 8, то на другую. Кроме того, качания возможны и в плоскости расположения тяг 4, т,е. возможно раскачивание сразу в двух плоско25 стях, Формула изобретения

Качели, содержащие основную опору, включающую соединенные между собой го30 риэонтальную балку, стойки и тяги с сиденьем, о т л и ч а ю щ и е с я тем, что, с целью повышения занимательности, они имеют расположенные по разным сторонам горизонтальной балки дополнительные опоры с

35 дополнительными тягами, свободные концы которых соединены со стойками основной опоры.
