Блок штамповочных инструментов

Блок штамповочных инструментов

Иллюстрации

Показать все

Реферат



Изобретение относится к области обработки металлов давлением и может быть использовано в качестве инструментальных блоков рабочего ротора для выполнения прессовых операций на дне различных по высоте колпачковых деталей. Цель изобретения - повышение надежности приема и подачи деталей. Устройство содержит корпус 7, несущий пуансонодержатель 3 и пуансон 2. Головка пуансона установлена с возможностью осевого перемещения в глухом отверстии пуансонодержателя и зафиксирована в нем втулкой 4. Глубина отверстия выбрана равной суммарному значению высот головки, втулки и разности между максимальной по высоте деталью и высотой порядковой детали. В результате такого выполнения устройства пуансонодержатель может совершать поступательный ход относительно неподвижного пуансона, что в свою очередь позволяет осуществить фиксацию различных по высоте деталей пуансоном в одинаковых по протяженности зонах приема и передачи. 2 з.п. ф-лы, бил. (Л С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР I" с t л ъ...

МЕХТЫ- p; „

БИБЛИО r <;

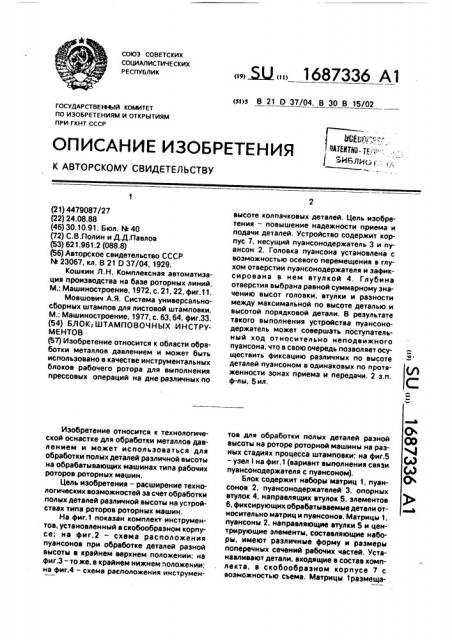

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4479087/27 (22) 24.08.88 (46) 30.10.91. Бюл. ЛЬ 40 (72) С.В.Полин и Д.Д.Павлов (53) 621.961.2 (088.8) (56) Авторское свидетельство СССР

hk 23067, кл. В 21 0 37/04, 1929.

Кошкин Л.Н. Комплексная автоматизация производства на базе роторных линий.

М.: Машиностроение, 1972. с. 21, 22, фиг.11, Мовшович А.Я. Система универсальносборных штампов для листовой штамповки.

М.: Машиностроение. 1977, с. 63, 64, фиг.33, (54) Б,Г1ОК ШТАМПОВОЧНЫХ ИНСТРУМЕНТОВ (57) Изобретение относится к области обработки металлов давлением и может быть использовано в качестве инструментальных блоков рабочего ротора для выполнения прессовых операций на дне различных по

Изобретение относится к технологической оснастке для обработки металлов давлением и может использоваться для обработки полых деталей различной высоты на обрабатывающих машинах типа рабочих роторов роторных машин.

Цель изобретения — расширение технологических возможностей эа счет обработки полых деталей различной высоты на устройствах типа роторов роторных машин.

На фиг.1 показан комплект инструментов, установленный в скобообразном корпусе; на фиг.2 — схема расположения пуансонов при обработке деталей разной высоты в крайнем верхнем положении; на фиг.3 — то же, в крайнем нижнем положении; на фиг.4 — схема расположения инструмен .Ж 1687336 А1 (Я)5 В 21 О 37/04, В 30 В 15/02 высоте колпачковых деталей. Цель изобретения — повышение надежности приема и подачи деталей, Устройство содержит корпус 7, несущий пуансонодержатель 3 и пуансон 2. Головка пуансона установлена с воэможностью осевого перемещения в глухом отверстии пуансонодержателя и зафиксирована в нем втулкой 4, Глубина отверстия выбрана равной суммарному значению высот головки, втулки и разности между максимальной по высоте деталью и высотой порядковой детали, В результате такого выполнения устройства пуансонодержатель может совершать поступательный ход относительно неподвижного пуансона. что в свою очередь позволяет осуществить фиксацию различных по высоте деталей пуансоном в одинаковых по протяженности зонах приема и передачи. 2 з.п. ф-лы, 5 ил, тов для обработки полых деталей разной высоты на роторе роторной машины на разных стадиях процесса штамповки; на фиг.5 — узел I на фиг.1 (вариант выполнения связи пуансонодержателя с пуансоном).

Блок содержит наборы матриц 1, пуансонов 2, пуансонодержателей 3, опорных втулок 4, направлящих втулок 5, элементов

6, фиксирующих обрабатываемые детали относительно матриц и пуансонов. Матрицы 1, пуансоны 2, направляющие втулки 5 и центрирующие элементы, составляющие набоplal, имеют различные форму и размеры поперечных сечений рабочих частей. Устанавливают детали, входящие в состав комплекта, в скобообразном корпусе 7 с воэможностью сьема. Матрицы 1размеща- .

1687336 ют на нижней полке, пуансонодержатель 3 устанавливают с возможностью осевого перемещения в обойме 8, расположенной на верхней полке корпуса 7. В пуансонодержателях 3 выполняют глухие отверстия и в этих отверстиях размещают опорные втулки 4 и пуансоны 2. Пуансоны, входящие в состав комплекта, имеют одинаковую длину. Пуансонодержатели 3 устанавливают в корпусе

7 так, чтобы открытый торец каждого из них был обращен к матрице 1. Опорные втулки

4 размещают у открытых торцов пуансонодержателей, а буртики пуансонов 2 — между дном пуансонодержателя и опорной втулкой 4. Опорные втулки 4 связывают с пуансонодержателями 3 при помощи шпонок 9.

Обойму 8 закрепляют на корпусе 7 гайкой

10, В нижней части обоймы размещают направляющие втулки 5 и закрепляют их гайкой 11, Направляющие втулки 5 выполняют в виде раэреэных цанг. В рабочих окнах матриц 1 располагают выталкиватели 12.

Отверстия в пуансонодержателях 3, составляющих набор, имеют различную глубину. Опорные втулки 4 имеют одинаковую длину. Также одинаковую длину имеют пуансоны 2. Разность между длиной каждой пары пуансонодержателей равна разности глубины отверстий в них между длиной каждой пары пуансонодержателей.

Корпус 7 с закрепленным на нем комплектом штамповочных инструментов устанавливают на обрабатывающей машине, например на роторе роторной машины, и соединяют пуансонодержатель 3 через полэун 13 с копиром 14, а выталкиватель 12— через ползун 15 с копиром 16 (фиг.4). На рабочем роторе может быть установлено одновременно несколько блоков штамповочных инструментов, и они обеспечат обработку полых деталей 17, 18 различной высоты. Пуансон может быть связан с пуансонодержателем 3 при помощи пружины 19

{фиг.5).

Устройство работает следующим образом, Полые детали 17, 18 и т.д. различной высоты поступают в необходимой последовательности в рабочую зону рабочего ротора. Каждая деталь поступает в соответствующую рабочую позицию, где устанавливается между направляющей втулкой 5 и матрицвй 1 с зазором относительно зеркала матрицы. В этот момент полэун 13, связанный с пуансонодержателем Э соответствующего комплекта, перемещается на наклонный участок копира 14 и перемещает вниз пуансонодержатель 3. Пуансон 2 под собственным весом или под действием пружины

19 прижимается буртиком к торцу опорной

55 втулки 4, служащей ограничителем рабочего перемещения пуансонов, и вместе с пуансонодержателем 3 опускается и входит в полость обрабатываемой детали 17, выталкиватель 12 под действием копира 16 приближается к дну детали 17. В момент соприкосновения пуансона 2 с дном детали 17 пуансонодержатель 3 продолжает опускаться, торец опорной втулки 4 устанавливается с зазором д относительно буртика пуансона 2. Захватные органы механизма перемещения обрабатываемых деталей на рабочую позицию раскрываются и освобождают деталь. Дальнейшее перемещение детали осуществляют пуансон 2 и выталкиватель 12, После обработки детали пуансонодержатель 3 и выталкиватель 12 cosMeстно поднимаются, а обрабатываемая деталь 17 упирается в нижний торец втулки 5 и из такого положения перемещается из эоны обработки. Пуансон 2 выходит из полости детали. . При поступлении в зону обработки детали 18, имеющей другую высоту, другой пуансонодержатель совершает такой же ход, как и в описанном примере, а нижний торец пуансона останавливается на том же уровне, что и при обработке детали 17, Цикл работы не отличается от описанного.

Использование описываемого комплекта позволит расширить технологические возможности за счет установки его на рабочем роторе роторной машины и обработки полых деталей разной высоты, О

Формула изобретения

Блок штамповочных инструментов, содержащий скобообраэный корпус, устанавливаемые в нем с воэможностью съема набор матриц, размещаемых в одной полке, набор устанавливаемых в другой полке с воэможностью осевого перемещения относительно нее и телескопически связанных между собой пуансонодержателей и расположенных в их отверстиях пуансонов с буртиками, а также набор втулок, направляющих пуансоны и размещаемых на полке корпуса. несущей пуансонодержатели, о тл и ч а ю щи Я с я тем, что. с целью расширения технологических возможностей эа счет обработки. полых деталей различной глубины на обрабатывающей машине типа роторной, он снабжен ограничителями перемещения пуансонов, устанавливаемыми в отверстиях пуэнсонодержателей нэ постоянном расстоянии от торца, обращенного к матрице, и элементами фиксации обрабатываемых деталей. размещаемых между полками корпуса, пуансонодержатели выполнены различными по длине, отверстия в них.

1687336 выполнены глухими, разность между длинами каждой пары пуансонодержателей равна разности глубин отверстий в них, буртики пуансонов расположены между торцом соответствующей опорной втулки и дном отверстия пуэнсонодержателя.

1687336

1687336

Редактор З.Ходакова

Заказ 3664 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

17

Составитель Ю.Цейтлин

Тех ред М. Моргентал Корректор Т.Малец
