Реферат



Изобретение относится к транспортировке бетонной смеси. Цель изобретения - улучшение оксппуатационных возможностей путем уменьшения износа днища кузова и улучшение условий труда, на рзме 3 побудителя смонтированы дополнительные упоры, ограничивающие перемещение пластин 5 вниз. Взаимодействующие с днищем поверхности пластин 5 выполнены из материала с меньшей износостойкостью, чем материал кузовь. На днище может быть закреплен листозои магериэт для взаимодействия с ппастин.ч и. 1 з.п. ф-гы, 2 ил.

C0I03 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<ярл В 60 P 3/16

ГОСУДАР СТ В Е ННЫ И КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ «И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

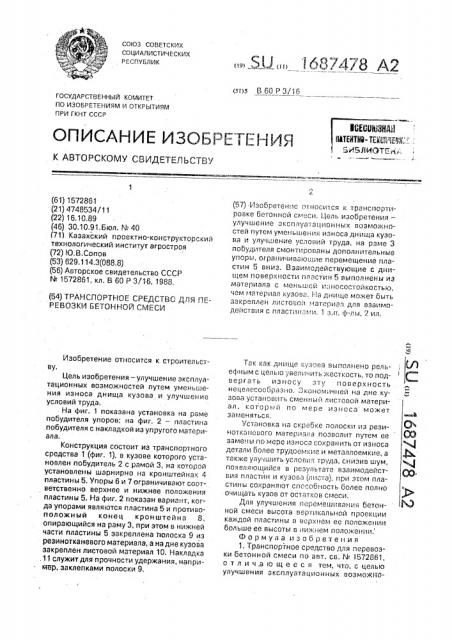

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ ву. (6i) 1572861 (21) 4748534/11 (22) 16.10.89 (46) 30.10.91,Бюл. «ч. 40 (71) Казахский проектно-конструкторский технологический институт агростроя (72) Ю,В.Сапов (53) 629,114.3(088.8) (56) Авторское свидетельство СССР

hL 1572861, кл. В 60 Р 3/16, 1988, (54) ТРАНСПОРТНОЕ СРЕДСТВО ДЛЯ ПЕРЕВОЗКИ БЕТОННОЙ СМЕСИ

Изобретение относится к строительстЦель изобретения — улучшение эксплуатационных возможностей путем уменьшения износа днища кузова и улучшение условий труда;

На фиг, 1 показана установка на раме побудителя упоров; на фиг. 2 — пластина . побудителя с накладкой из упругого материала.

Конструкция состоит из транспортного средства 1 (фиг. 1), в кузове которого установлен побудитель 2 с рамой 3, на которой установлены шарнирно на кронштейнах 4 пластины 5. Упоры 6 и 7 ограничивают соответственно верхнее и нижнее положения пластины 5. На фиг. 2 показан вариант, когда упорами являются пластина 5 и противоположный конец кронштейна 8, опирающийся на раму 3, при этом в нижней части пластины 5 закреплена полоска 9 из резинотканеваго материала, а на дне кузова закреплен листовой материал 10. Накладка ,11 служит для прочности удержания, например, заклепками полоски 9.

„„i d „„ I 687478 А2 (57) Изобретенис атноситсл к транспортировке бетонной смеси. Цель изабретенил— улучшение эксплуатационных возможностей путем уменьшения износа днища кузова и улучшение условий труда, на раме 3 побудителя смонтированы дополнительные упоры, ограничива«ащие перемещение пластин 5 вниз. Взаимодействующие с днищем поверхности пластин 5 выполнены из материала с IQHbLUpè иэносастайкостью, чем материал кузова, На днище может быть закреплен листа-ай материал для взаимодействия с пластинамII. 1 з,п. ф-лы, 2 ил.

Так как днищ«е кузова выполнено рельефным с цель«о увели «ить жесткость, то подвергать износу зту поверхность нецелесообразно.: ко««омичней IIG дне кузова установить сменный листовой материал, который па мере износа может заменятьсл, Установка на скребке полоски иэ резинатканевога материала позволит путем ее замены г«а мере износа сохранить от износа детали более трудоемкие и металлаемкие, а также улу «шить условия труда, снизив шум, появг«л«ощийся в результате взаимодействия пластин и кузова {листа)1, при этом пластины сохраняют способность более полно очищать кузов от остатков смеси.

Для улучшения перемешиванил бетонной смеси выcoòà вертикальной проекции каждой пластины в верхнем ее положении больше ее высоты в нижнем положении.

Формула изобретенил

1, Транспортное средство для перевозки бетонной смеси па авт, св. N i572861, а т л и ч,а ю щ е е с л тем, что, с целью улучшения эксплуатационных вазможрта1687478 меньшей износостойкостью, чем материал кузова.

Составитель H,Гозюмова

Техред М.Моргентал Корректор Т.Малец..р E,3ó5èåò0íà

3ахь 3671 Тираж Подписное . 1:1ИПИ Государс1 венного комитета по изобретениям и откры.гиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

I1роизводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101,.;-, путем уменьшения износа днища куэо; и улучшения условий труда, оно снабже-!

:: смонтированными на заме побудителя „о;.. мнительными упорами, ограничиваюн,и,:,и перемещение пластин вниз, при этом . з;:;. иодействующие с днищем поверхно..::и пластин выполнены из материала с

2. Средство по и. 1, о т л и ч а ю щ е е5 с я тем, что на днище кузова закреплен листовой материал для взаимодействия с пластинами,
