Изобретение относится к подьемнотранспортным машинам. Цель изобретения - расширение зоны обслуживания и уменьшение габаритов в транспортном положении. Шток 12 гидроцилиндра 6 оказывает воздействие на элемент 2 через кронштейн 14. При этом элемент 3 поворачивается вокруг оси 4. Шток 17 гидроцилиндра 9, опираясь на кронштейн 15, вращает звено 2 вокруг оси 5. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю В 66 С 23/42

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4606071/11 (22) 15.11,88 (46) 30.10.91, Бюл. М 40 (71) Уральский филиал Всесоюзного научноисследовательского института технической эстетики (72) А.С.Чушинская и С.М.Рогова (53) 621.874 (088.8) (56) Авторское свидетельство СССР

М 1143685, кл. В 66 С 23/42, 1983.

„„5U„„1687565 А1 (54) СКЛАДНАЯ СТРЕЛА (57) Изобретение относится к подъемнотранспортным машинам. Цель изобретения— расширение зоны обслуживания и уменьшение габаритов в транспортном положении.

Шток 12 гидроцилиндра 6 оказывает воздействие на элемент 2 через кронштейн 14.

При этом элемент 3 поворачивается вокруг оси 4. Шток 17 гидроцилиндра 9, опираясь на кронштейн 15, вращает звено 2 вокруг оси 5. 3 ил.

1687565

Изобретение относится к подьемнотранспортным машинам с шарнирно сочлененными стрелами, в частности для монтажа контактной сети, раскатки проводов контактной сети, установки, деталей контактной сети и других работ.

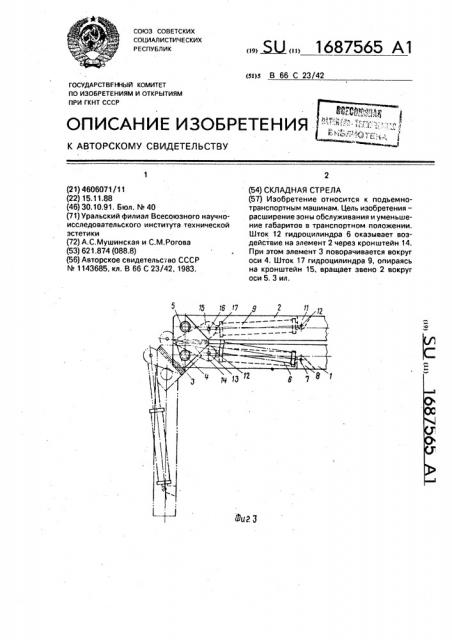

Цель изобретения — расширение зоны обслуживания и уменьшение габаритов в транспортном положении, На фиг. 1 изображено устройство в транспортном и рабочем положении при повороте верхнего звена на 90. ; на фиг. 2 — то же, при повороте верхнего звена íà 180; на фиг. 3 — то же, при повороте верхнего звена на 270 .

Устройство содержит нижнее 1 и верхнее 2 звенья, соединенные между собой опорно-соединительным промежуточным элементом 3 посредством осей 4 и 5. Гидроцилиндр 6, расположенный внутри звена 1, соединен осью 7 с кронштейном 8, а гидроцилиндр 9, расположенный внутри звена 2, соединен осью 10 с кронштейном 11. Шток

12 гидроцилиндра 6 соединен осью 13 с кронштейном 14 элемента 3. Кронштейн 15 соединен осью 16 со штоком 17 гидроцилиндра 9.

Устройство работает следующим образом, Подьем и складывание верхнего звена 2 относительно нижнего звена 1 осуществляется посредством двух гидроцилиндров 6 и

9. Шток 12 гидроцилиндра 6 оказывает воз5 действие на элемент 3 через кронштейн 14.

При этом элемент 3 поворачивается вокруг . оси 4. Шток 17 гидроцилиндра 9, опираясь на кронштейн 15, вращает звено 2 вокруг оси 5. Подьем и складывание может проис10 ходить как при одновременной работе гидроцилиндров 6 и 9, так и поэтапной.

Формула изобретения

15 Складная стрела. содержащая силовой гидроцилиндр, один конец которого шарнирно связан с одной секцией стрелы, а другой- с промежуточным элементом, который шарнирно связан с одними концами

20 секций стрелы и с одним концом рычага, связанного другим концом с другой секцией стрелы, отличающаяся тем, что с целью расширения зоны обслуживания и уменьшения габаритЬв в транспортном положении, „25 центры шарниров связи секций стрелы с промежуточным элементом смещены друг относительно друга в плоскости качания стрелы, ауказанный рычаг выполнен в виде силового цилиндра, 30 б

3 4 ® 75 72

Фм2
