Реферат



Изобретение относится к насосостроению, касается насосов перистальтического типа и может найти применение в различных отраслях н/х для перекачки текучих сред. Целью изобретения является повышение всасывающей способности, снижение пульсаций давления в линии нагнетания. При вращении ротора 6 БИНТОВОЙ вытеснитель 7 передавливает диафрагму 2, перекрывая камеры 5 и перемещая по ним перекачиваемую среду от линии 8 всасывания к линии 9 нагнетания. За счет увеличения ширины участков стенки диафрагмы 2 в направлении от линии 8 всасывания к линии 9 нагнетания рабочие камеры 5 сужаются в данном направлении, т.е. происходит постепенное повышение давления в камерах 5. В результате этого среда подается к линии 9 нагнетания под давлением, что снижает пульсации давления, связанные с открытием на нагнетании рабочих камер 5 вытеснителем 7. 1 з.п.ф-лы, 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)я F 04 В 43/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО И3ОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

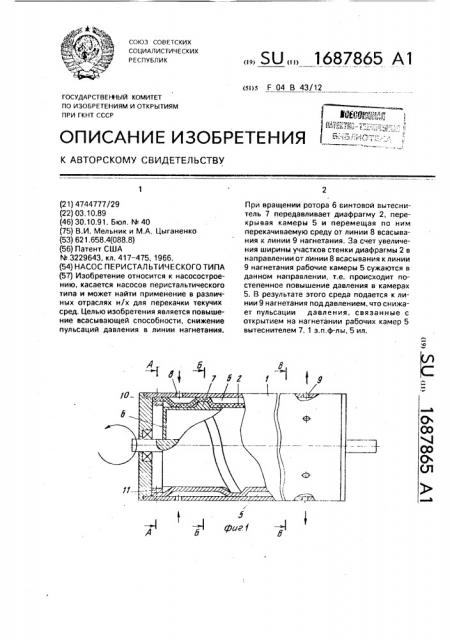

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4744777/29 (22) 03,10.89 (46) 30.10.91. Бюл. М 40 (75) В.И. Мельник и М.А. Цыганенка (53) 621,658.4(088.8) (56) Патент США

N..3229643, кл. 417 — 475, 1966. (54) НАСОС ПЕ РИСТАЛ ЬТИЧ ЕСКОГО ТИПА (57) Изобретение относится к насосостроению, касается насосов перистальтического типа и может найти применение в различных отраслях н/х для перекачки текучих сред. Целью изобретения является повышение всасывающей способности, снижение пульсаций давления в линии нагнетания.

„, SU ÄÄ 1687865 А1

При вращении ротора 6 винтовой вытеснитель 7 передавливает диафрагму 2, перекрывая камеры 5 и перемещая по ним перекачиваемую среду от линии 8 всасывания к линии 9 нагнетания. За счет увеличения ширины участков стенки диафрагмы 2 в направлении от линии 8 всасывания к линии

9 нагнетания рабочие камеры 5 сужаются в данном направлении, т.е. происходит постепенное повышение давления в камерах

5. В результате этого среда подается к линии 9 нагнетания под давлением, что снижает пульсации давления, связанные с открытием на нагнетании рабочих камер 5 вытеснителем 7. 1 з.п,ф-лы, 5 ил.

1687865

Изобретение относится к насосостроению, касается насосов перистальтического типа и может найти предложение в различных отраслях народного хозяйства для перекачки текущих сред.

Целью изобретения является повышение всасывающей способности и снижение пульсаций давления в линии нагнетания, На фиг. 1 схематически изображен насос, продольный разрез; на фиг. 2 — разрез

А-А на фиг. 1; на фиг. 3 — разрез 6 6 на фиг.

1; на фиг. 4 — разрез B-В на фиг. 1; на фиг, 5 — узел! на фиг. 3.

Насос содержит трубчатый корпус 1, трубчатую диафрагму 2, закрепленную в корпусе 1 по внутренним продольным образующим 3 своими участками 4 стенки с образованием продольных рабочих камер 5, ротор 6 с винтовым вытеснителем 7, взаимодействующим и диафрагмой 2, Участки 4 стенки диафрагмы 2, по которым она закреплена на корпусе 1 вдоль его внутренних образующих 3, выполнены переменной ширины в поперечном сечении, увеличивающейся в направлении от линии 8 всасывания к линии 9 н,агнетания, Торцовые участки 10 диафрагмы 2 выполнены цилиндрическими армированными кольцами 11 и с наружным диаметром, превышающим внутренний диаметр трубчатого корпуса 1 на величину допуска посадки с натягом.

Диафрагма 2 установлена в корпусе 1 с предварительным осевым растяжением, Крепление участков 4 диафрагмы 2 в корпусе 1 может осуществляться приклейкой или прижимной планкой 12 (фиг. 5).

При вращении ротора 6 винтовой вытеснитель 7 передавливает диафрагму 2, перекрывая камеры 5 и перемещая по ним перекачиваемую среду от линии 8 всасывания к линии 9 нагнетания, За счет увеличения ширины участков 4 стенки диафрагмы 2 в направлении от линии 8 всасывания к линии 9 нагнетания рабочие камеры 5 сужаются в этом направлении, Таким образом, 5 происходит сжатие перекачиваемой среды и постепенное повышение давления в камерах 5. В результате этого среда подается к линии 9 нагнетания под давлением, что сни жает пульсацию давления, связанную с от1О крытием на нагнетании рабочих камер 5 вытеснителем 7.

Предварительное растяжение диафрагмы 2 способствует повышению всасывающей способности насоса, 15

Формула изобретения

1. Насос перистальтического типа, содержащий трубчатый корпус, трубчатую диафрагму, закрепленную в корпусе по

2О внутренним продольным образующим своими участками стенки с образованием продольных рабочих камер, ротор с винтовым вытеснителем, взаимодействующим с диафрагмой, от л и ч а ю щи и с я тем, что, с

25 целью повышения всасывающей способности и снижения пульсаций давления в линии нагнетания, участки стенки диафрагмы, по которым она закреплена на корпусе вдоль его внутренних образующих, выполнены пеЗО ременной ширины в поперечном сечении, увеличивающейся в направлении от линии всасывания к линии нагнетания, а торцовые участки диафрагмы выполнены цилиндрическими армированными и с наружным диа35 метром, превышающим внутренний диаметр трубчатого корпуса на величину допуска посадки с натягом.

2. Насос по и. 1, отличающийся

4О тем, что диафрагм" установлена в корпусе с предварительным осевым растяжением.

Фиг,$
