союз сОВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s F 04 С 18/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

МИРЕЗИ2

ДД ЯД Я- „:->.,"г1,", a",, Д . м II Ы,:. : 3!!.-....

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0

15 (21) 4756566/29 (22) 16,10.89 (46) 30.10.91. Бюл. М 40 (71) Ленинградское машиностроительное объединение им. Карла Маркса (72) Н.И.Истомина, А,Я.Наравцевич, Н.С.Мошняцкий и А.Г.Захаров (53) 621.514(088.8) (56) Авторское свидетельство СССР

N 344159, кл. F04 В 35/02,,1971. (54) ТРЕХВИНТОВОЙ НАСОС (57) Изобретение относится к машиностроению, в частности к трехвинтовым насосам, и может быть использовано для перекачивания вязких жидкостей. Цель изобретения— повышение выходных параметров путем повышения точности монтажа винтов и снижение трудоемкости изготовления винтов.

Трехвинтовой насос содержит корпус 1 с обоймой 2, в цилиндрических расточках 3. которой размещены установленные на ва„„SU„„1687885 А1 лах 4 — 6 с образованием полости всасывания (ПВ) 7 и нагнетания (ПН) 8 ведущий винт (В)

9 и ведомые В 10 и 11, при этом вал 4 ведущего В 9 установлены в двух индивидуальных подшипниковых опорах (ПО) 12 и 13, расположенных со стороны ПВ 7 и ПН 8, а валы 5 и 6 ведомых В 10 и 11 установлены в индивидуальных ПО 14 и 15, расположенных только со стороны ПВ 7, и установлены с возможностью перемещения в плоскости, перпендикулярной продольной оси В 9 — 11, причем ведомые В 10 и 11 снабжены дополнительными ПО 16 и 17, расположенными со стороны ПН8, ПО 12 — 17 снабжены втулками

18 из износостойкого антифрикционного материала с эксцентрично выполненными отверстиями под валами 4 — 6, а дополнительные ПО 16 и 17 и ПО 12 и 13 установлены с возможностью перемещения в плоскости, перпендикулярной продольной оси В 9 — 11, и, кроме того, втулки 18 могут быть выполнены из полимерного материала, 3 ил.

1687885

Изобретение относится к машиностроению, в частности к трехвинтовым насосам, Цель изобретения — повышение выходных параметров путем повышения точности монтажа винтов и снижения трудоемкости изготовления винтов.

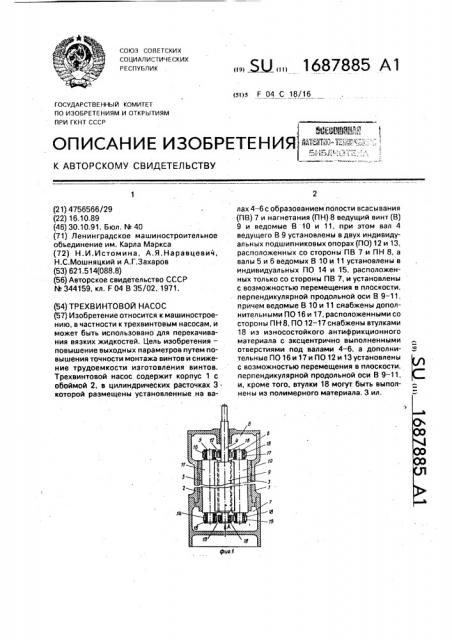

На фиг.1 представлен трехвинтовой насос, продольный разрез: на фиг.2 и 3 — вид

А на фиг.1, Трехвинтовой насос содержит корпус 1 с обоймой 2, в цилиндрических расточках 3 которой размещены установленные на валах 4, 5 и 6 с образованием полости всасывания 7 и нагнетания 8 ведущий 9 и ведомый 10 и 11 винты, при этом вал 4 ведущего винта 9 установлен в двух индивидуальных подшипниковых опорах 12 и 13, расположенных со стороны полостей всасывания 7 и нагнетания 8, а валы 5 и 6 ведомых винтов 10 и 11 установлены в индивидуальных подшипниковых опорах 14 и 15, расположенных только со стороны полости 7 всасывания и установленных с возможностью перемещения в плоскости, перпендикулярной продольной оси винтов 9, 10 и 11, причем ведомые винты 10 и 11 снабжены дополнительными подшипниковыми опорами 16 и 17, расположенными со стороны полости 8 нагнетания, подшипниковые опоры 12 — 17 снабжены втулками 18 из износостойкого антифрикционного материала с эксцентрично выполненными отверстиями

19 под валы 4, 5 и 6, а дополнительные подшипниковые опоры 16 и 17 и опоры 12 и

13 установлены с возможностью перемещения в плоскости, перпендикулярной продольной оси винтов 9, 10 и 11, и, кроме того, втулки 18 могут быть выполнены иэ полимерного материала.

Винтовой насос работает следующим образом.

При вращении ведущего 9 и ведомых 10 и 11 винтов рабочая жидкость захватывает ся ими и переносится из полости 7 всасывания в полость 8 нагнетания.

При этом для обеспечения минимальных зазоров между поверхностями цилиндрических расточек 3 и сопряженных с ними прверхностями ведомых винтов 10 и 11, а

t также между рабочими поверхностями ведущего 9 и ведомых 10 и 11 винтов монтаж насоса осуществляется в два этапа. На первом этапе производится предварительная установка винтов 9, 10 и 11 за счет перемещения индивидуальных подшипниковых опор 12-17 s пределах зазоров между их корпусами, На втором этапе производится окончательная более точная установка опор

12 — 17 за счет разворота втулок 18 внутри каждой подшипниковой опоры 12 — 17. Такая регулировка производится до получения минимальных зазоров в качающем узле, при которых обеспечивается его плавное и легкое вращение и, следовательно, высокие выходные параметры насоса и высокая надежность его работы.

Формула изобретения

1. Трехвинтовой насос, содержащий корпус с обоймой. в цилиндрических расточках которой размещены установленные на валах с образованием полости всасывания и нагнетания ведущий и ведомые винты, при этом вал ведущего винта установлен в двух индивидуальных подшипниковых опорах, расположенных со стороны полостей всасывания и нагнетания, а валы ведомых винтов — в индивидуальных подшипниковых опорах, расположенных только со стороны полости всасывания с возможностью перемещения в полости, перпендикулярной продольной оси винтов, отличающийся тем, что, с целью повышения выходных параметров путем повышения точности монтажа винтов и снижения трудоемкости изготовления винтов, ведомые винты снабжены дополнительными подшипниковыми опорами, расположенными со стороны полости нагнетания, все подшипниковые опоры снабжены втулками из износостойкого антифрикцион ного материала с эксцентрично выполненными отверстиями под валы, причем дополнительные опоры и опоры ведущего винта установлены с возможностью перемещения в плоскости, перпендикулярной к продольной оси винтов.

2. Насос по п.1, отличающийся тем, что втулки выполнены из полимерного материала, 1687885 дидА

18
