Реферат



Изобретение позволяет повысить КПД путем использования энергии сжатого рабочего тела, оставшегося между лопатками 6 рабочего колеса 5 в зоне отсекателя 7. Энергия этого рабочего тела срабатывается на турбинном колесе 9, установленном в пазу 8 отсекателя 7 со стороны лопаток 6 и всасывающего окна 2. Колесо 9 снабжено датчиком частоты вращения. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (яу F 04 0 17/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ . К АВТОРСКОМУ СВИДЕТЕЛЬ .ТВУ

l Ф (21) 4750814/06 (22) 18.10.89 (46) 30.10.91. Бюл. %40 (71) Научно-исследовательский институт энергетического машиностроения МГТУ им.

Н.Э.Баумана (72) В.В.Бурлай, В.Н.Хмара и А.Э,Векер (53) 625.515 (088.8) (56) Авторское свидетельство СССР

ЬЬ 378655, кл. F 04 D 5/00, 1971.

4 ,,5Ц„„1687892 А1 (54) ВИХРЕВОЙ КОМПРЕССОР (57) Изобретение позволяет повысить КПД путем использования энергии сжатого рабочего тела, оставшегося между лопатками 6 рабочего колеса 5 в зоне отсекателя 7. Энергия этого рабочего тела срабатывается на турбинном колесе 9, установленном в пазу

8 отсекателя 7 со стороны лопаток 6 и всасывающего окна 2. Колесо 9 снабжено датчиком частоты вращения. 2 ил.

1687892

Составитель Ю, Антипов

Техред M.ÓoðãåíTàë

Корректор М, Максимишинец

Редактор Н, Цалихина

Заказ 3692 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к компрессоростроению, в частности к вихревому компрессору.

Целью изобретения является повышение КПД, 5

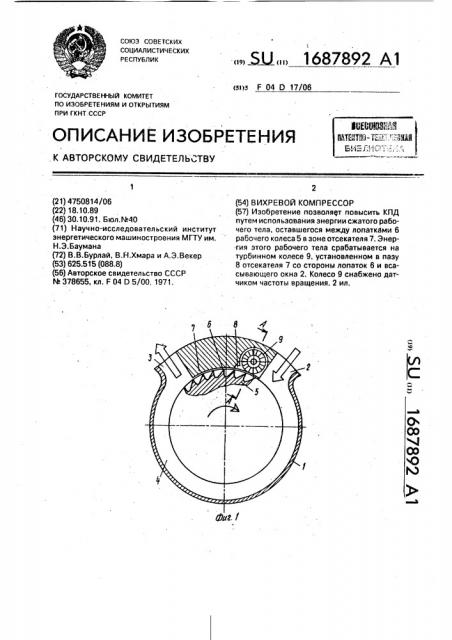

На фиг.1 показан вихревой компрессор; на фиг.2 — сечение А — А на фиг,1, Вихревой комрессор содержит корпус 1 с всасывающим и нагнетательным окнами 2 и 3 и сообщенный с ними рабочий кольцевой 10 канал 4. В корпусе 1 размещено рабочее колесо 5 с лопатками 6, В рабочем канале 4 между окнами 2 и 3 установлен отсекатель

7 с выполненным в нем пазом 8, открытым со стороны лопаток 6 и всасывающего окна 15

2. В пазу 8 установлен вращающийся элемент, выполненный в видетурбинного колеса 9 " àíãåíöèàëüíîãî типа,,снабженного датчиком 10 частоты вращения с регистри.рующим прибором 11„Прибор 11 может 20 быть показывающим, преобразующим или передаточным звеном в цепи автоматического регулирования. Во время работы компрессора раббчее тело сжимается в канале 4 и выходит иэ 25 нагнетательного окна 3, Час гь сжатого рабочего тела, находящегося между лопатками 6 колеса 5, переносится из области нагнетательного окна 3 в область всасывающего окна 2, Далее зто рабочее тело срабатывается в турбинном колесе 9, частота вращения которого будет пропорциональна. напору вихревого компрессора.

Сигнал от регистрирующего прибора 11 датчика 10 частоты вращения турбинного колеса 9 поступает в цепь автоматического регулирования работы вихревого компрессора.

Формула изобретения

Вихревой компрессор; содержащий корпус с всасывающим и нагнетательным окнами, сообщенный с ними рабочий кольцевой канал, установленный в нем между окнами отсекатель, размещенное.в корпусе рабочее колесо с лопатками и установленный в пазу отсекателя со стороны лопаток рабочего колеса и всасывающего окна вращающийся элемент, о тл и ч а ю шийся тем, что, с целью повышения КПД, вращающийся элемент выполнен в виде турбинного колеса тангенциального типа, снабженного датчиком частоты вращения.
