Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) 1687990 А 1 р1)5 F 16 К 31/52

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

IlPH ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМ .Ф СВИДЕТЕЛЬСТВУ

Вв ОЮЗН Н

INNTN- ТЕБРИЗ, Я: 5 ):

ЙИБЛ! 10 :- :,, 1 (21) 4750293/29 (22) 17.10.89 (46) 30.10.91. Бюл. У 40 (71) Алексинский завод "Тяжпромарматура" (72) Ю.П. Шелепин и Ю.Д, Жилин (53) 621.646(088.8) (56) Патент ФРГ - 1650443, кл. F 16 К 31/52, 1976.

Авторское свидетельство СССР

Y - 1180628, кл. F 61 К 5/06, 1982. (54) КРАН (57) Изобретение относится к арматуростроению и может быть использовано в качестве ручного дублера кранов с I пневмогидравлическими приводами на трубопроводах высокого давления. Цель

2 изобретения — повышение надежности работы крана путем снижения управляющего усилия. Для снижения управляющего усилия на затворе крана используется эксцентриковый вал 5 с осью вра. щения, смещенной относительно оси вращения затвора, шток 2 которого связан с рычагом 3 поворота„ При повороте рукоятки 6 эксцейтрикового вала 5 ползун 4 взаимодействует с рычагом 3 поворота и открывает затвор на угол о(, Входное, давление сбрасывается. Дальнейшее открытие крана происходит поворотом рычага 3 до упора 7 на угол О(.< при этом затвор крана находится в уравновешенном состоянии.

2 ил, 1687990

Формула и з о б р е т е н и я йа!

Составитель 10. Нилов

Техред Л.Олийнык Корректор М.Самборская

Редактор 1О. Середа

Заказ 3697 Тираж Подписное

ВНИИПИ Гасударственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производ твенно-издательский комбинат "Патент", r.Óæãoðîä, ул. Гагарина,101

Изобретение относится к арматуростроению и может быть использовано в качестве ручного дуб.пера кранов с пневмогидравлическими приводами на трубопроводах высокого давления.

Цель изобретения — повышение надежноси в работе крана путем сНижения управляющего усилия„

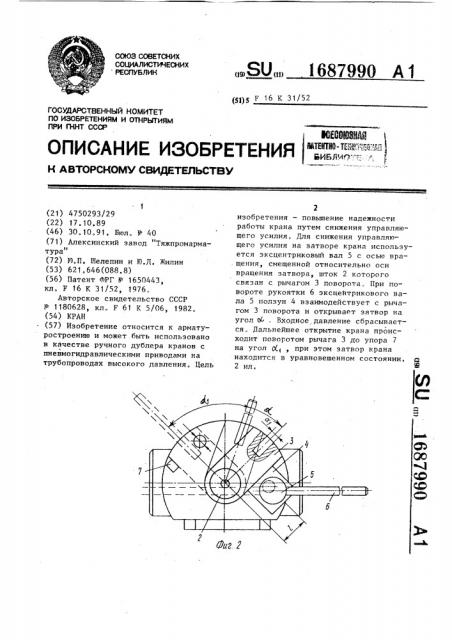

На фиг. 1 представлен кран, разрез,",tO на Лиг. 2 — вид А на фиг, 1, Кран состоит из затвора 1, шток 2 которога связан с рычагом 3 поворота.

Через ползун 4 рычаг кинематически связан с эксцентриковым валом 5, ось вращения которого. смещена относительно аси вращения затвора. Зксцентриковый вал 5 при помощи рукоятки 6 о имеет возможность вращения на 180

Окончательный поворот рычага 3 с зат- 20 вором 1 производится дс упора 7.

Кран работает следующим образом.

Вращением рукоятки 6 эксцентриковьп вал 5 поворачивается вокруг оси вр;йцения, при этом ползун 4 взаимо- 25 действует с рычагом 3 поворота и поворачивает его на некоторый угол (6 (полажение на чертеже обозначено сплошной тонкой линией)„.Угол поворота М, зависит от размера 1. Разница 30 диаметров эксцентрикового вала В и cl

1 создает величину хода рычага 3. поворота в зоне контакта с ползуном 4.

Поворот рычага 3 на угол 0 в результате поворота эксцентрикового нала 5

0 на 180 позволяет повернуть затвор 1 на угол 0о и сбросить входное давление.

После этого рукоятка 6 вставляется в гнездо cl рычага 3 поворота и производится поворот рычага и вместе с ним затвора 1 до упора 7, на угол Ж, (0C+ Rq= 90 ), при этом затвор 1 нао ходится в урановешенном состоянии (отсутствие перепада давлений) и уеилие на рычаге мало.

Аналогичная работа и при закрытии затвора 1, т.е. поворот рычага 3 на угол р 1 без сопротивления и дозакрытие крана эксцентриковым валом 5 с установкой его в гнездо dg, Кран, содержащий затвор, шток которого связан с рычагом поворота, взаимодействующим с ползуном, о т л и ч аю шийся тем, что, с целью повьпцения надежности в работе, ползун установлен на эксцентриковом валу, ось вращения которого смещена относительно оси вращения затвора.
