Реферат



Изобретение относится к котлостроению и может быть использовано в теплоэнергетике . Его цель заключается в повышении экономичности при увлажнении дымовых газов перед золоулавливанием. Продукты сгорания топлива отводя ся по дымоходу 2 в газовый отсек 3 воздухоподогревателя 4, а после него - в атмосферу. Воздух для горения подается в горелки 14 через воздушный отсек 5, где он нагревается , по воздухопроводу 6. Дымосос 9 рециркуляции подает отработанные газы (Г) в уплотнительные отсеки 7, воздухоподогревателя 4. Из отсеков 1 проходят через распылитель (Р) 12 жидкости в дымоход 2 и далее в золоуловитель 11, откуда сбрасываются в атмосферу. Р 12 увлажняет Г, что улучшает золоочистку, а распыливание жидкости в Р 12 Г рециркуляции повышает экономичность установки. 2 з п ф-лы, 3 ил У fe

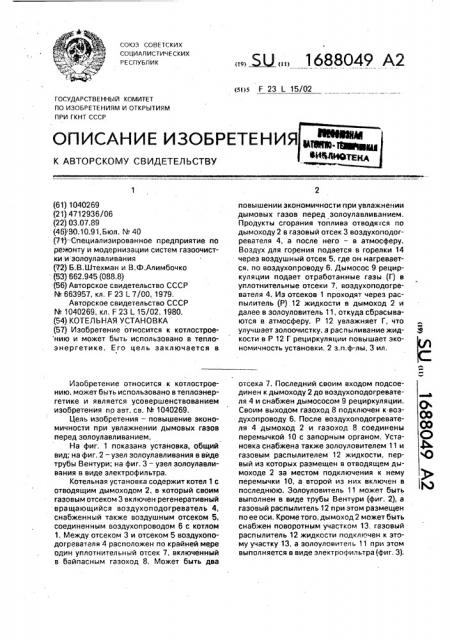

СОЮЗ СОВЕТСКИХ

СОЦИЛПИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 23 1 15/02

ГОСУДЛРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1040269 (21) 4712936/06 (22) 03.07.89 (46) 8О;10.91, Бюл. № 40 (71) Специализированное предприятие по ремонту и модернизации систем газоочистки и золоулавливания (72) Б.В.Штехман и В.Ф.Алимбочко (53) 662.945 (088.8) (56) Авторское свидетельство СССР № 663957, кл. F 23 L 7/00, 1979, Авторское свидетельство СССР

¹ 11004400226699, кл. F 23 1 15/02, 1980. (54) КОТЕЛЬНАЯ УСТАНОВКА (57) Изобретение относится к котлострое нию и может быть использовано в теплоэнергетике. Его цель заключается в

Изобретение относится к котлостроению, может быть использовано в теплоэнергетике и является усовершенствованием изобретения по авт. св. № 1040269.

Цель изобретения — повышение экономичности при увлажнении дымовых газов перед золоулавливанием.

На фиг. 1 показана установка, общий вид; на фиг. 2 — узел золоулавливания в виде трубы Вентури; на фиг. 3 — узел золоулавливания в виде электрофильтра.

Котельная установка содержит котел 1 с отводящим дымоходом 2, в который своим газовым отсеком 3 включен регенеративный вращающийс воздухоподогреватель 4, снабженный также воздушным отсеком 5, соединенным воздухопроводом 6 с котлом

1. Между отсеком 3 и отсеком 5 воздухоподогревателя 4 расположен по крайней мере один уплотнительный отсек 7, включенный в байпасным газоход 8. Может быть два

„„. Ж„„1688049 А2 повышении экономичности при увлажнении дымовых газов перед золоулавливанием.

Продукты сгорания топлива отводятся по дымоходу 2 в газовый отсек 3 воздухоподогревателя 4, а после него — в атмосферу.

Воздух для горения подается в горелки 14 через воздушный отсек 5, где он нагревается, по воздухопроводу 6. Дымосос 9 рециркуляции подает отработанные газы (Г) в уплотнительные отсеки 7, воэдухоподогревателя 4. Из отсеков 1 проходят через распылитель (P) 12 жидкости в дымоход 2 и далее в эолоуловитель 11, откуда сбрасываются в атмосферу. P 12 увлажняет Г, что улучшает золоочистку, а расп ыливание жидкости в P 12 Г рециркуляции повышает экономичность установки, 2 з.п.ф-лы, 3 ил, отсека 7. Последний своим входом подсоединен к дымоходу 2 до воздухоподогревателя 4 и снабжен дымососом 9 рециркуляции.

Своим выходом газоход 8 подключен к воздухопроводу 6. После воздухоподогревателя 4 дымоход 2 и газоход 8 соединены перемычкой 10 с запорным органом. Установка снабжена также золоуловителем 11 и газовым распылителем 12 жидкости, первый иэ которых размещен в отводящем дымоходе 2 за местом подключения к нему перемычки 10, а второй из них включен в последнюю. Золоуловитель 11 может быть выполнен в виде трубы Вентури (фиг. 2), а газовый распылитель 12 при этом размещен по ее оси. Кроме того, дымоход 2 может быть снабжен поворотным участком 13, газовый распылитель 12 жидкости подключен к этому участку 13, а золоуловитель 11 при этом выполняется в виде электрофильтра (фиг, 3).

1688049

Для подачи воздуха в горелки 14 котла

1 установлен вентилятор 15, Котельная установка работает следующим образом, Продукты сгорания топлива, подавае- 5 мого в котел 1 через горелки 14, отводятся через дымоход 2 в газовый отсек 3 воздухоподогревателя 4 и далее дымососом в атмосферу. Воздух для горения подается к горелкам 14 вентилятором 15 через воэдуш- 10 ный отсек 5-воздухоподогревателя 4 па воэдухопроводу 6, При сжигании Màëîcåðêèñòoão топлива дымосос 9 рециркуляции подает отработанные газы в уплотнительные отсеки 7 возду- 15 хоподогревателя 4 со стороны выхода воздуха из него. Иэ отсеков 7 охлажденные газы рециркуляции сбрасываются через перемычку 10 и газовый распылитель 12 жидкость в дымоход 2 перед золоуловителем 11 20 и далее через дымосос в атмосферу, Увлажнение газов перед золоуловителем 11 улучщается процесс отделения эолы от газов в эолоуловителе 11, При сжигании сернистого топлива уста- 25 новка работает аналогично, но к уплотнительным отсекам 7 гаэ рециркуляции подводится со стороны входа воздуха в воздухоподогреватель 4, а отводится в воздухопровод 6, 30

Сброс охлажденных газов рециркуляции через газовый распылитель 12 жидкости осуществляет ее распыл за счет энергии потока газов, что повышает эффективность установки, так как не расходуется дополнительная энергия на распыл, а используется избыточное давление газов рециркуляции.

Формула изобретения

1. Котельная установка по авт, св. М

1040269, отличающаяся тем, что, с целью повышения экономичности при увлажнении дымовых газов перед золоулавливанием, она снабжена золоуловителем и газовым распылителем жидкости, первый иэ которых размещен в отводящем дымоходе за местом подключения к нему перемычки, а второй иэ них включен в последнюю.

2. Установка по п,1, отл ича ющая ся тем, что золоуловитель выполнен в виде трубы Вентури, а газовый распылитель размещен по оси последней, 3. Установка по и, 1, о тл и ч а юща я с я тем, что отводящий дымоход перед эолоуловителем снабжен поворотным участком, газовый распылитель подключен к этому участку, а эолоуловитель выполнен в виде злектрофильтра.

1688049
