Устройство для кондуктометрических измерений

Устройство для кондуктометрических измерений

Иллюстрации

Показать все

Реферат



Изббретение относится к кондуктометрии и может найти применение при физико-химических исследованиях проводящих жидкостей и проектировании кондуктометров. Цель изобретения - упрощение устройства. Устройство co-l держит два операционных усилителя 1 ,., генератор 3 переменного опорного напряжения, измеритель Ц тока, кондуктометрическую ячейку 5 с дчумя токовыми 6,/ и двумя 8,9 потенциальными электродами, Благодаря тому, что один из полюсов генератора опорного напряжения оказывается соединенным с общей шиной операционных усилителей , т.е. с точкой соединения источников двуполярного питания этих усилителем , уменьшается уровень помех, наводимых от внешних и внутренних ис- .точников ЭДС, расширяются возможности использования устройства. 1 ил. (Л с

союз сонетсних содИАлистичесних

РЕСПУБЛИН („)SU(„) (gg)g G ul R 27/22

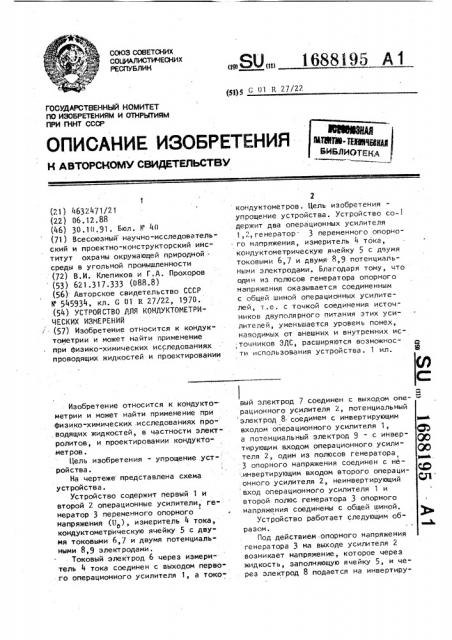

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H aSXOeCSeeV CanДЕП=-Л СТ У

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГКНТ СССР (21 ) 4632471/21 (22) 06. t2.88 (46) 30 ° 10.91. Бюл. Г 40 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт охраны окружаюц|ей природной ° среды в угольной промышленности (72) В.И. Клепиков и Г.А. Прохоров (53) 621.317.333 (088.8) (56) Авторское свидетельство СССР и 545934, кл. G 01 R 27/22, 1970. (54) УСТРОЙСТВО ДЛЯ КОНДУКТОИЕТРИческих изиеРениЙ (57) Изобретение относится к кондуктометрии и может найти применение при физико-химических исследованиях проводящих жидкостей и проектировании

Изобретение относится к кондукто-. метрии и может найти применение при физико-химических, исследованиях про", водящих жидкостей, в частности электролитов, и проектировании кондуктомет ров .

Цель изобретения - упрощение .уст-: ройства.

На чертеже представлена схема устройства.

Устройство содержит первый 1 и второй 2 операционные усилители, генератор 3 переменного опорного

"1 напряжения (U ), измеритель 4 тока, кондуктометрическую ячейку 5 с двумя токовыми 6,7 и двумя потенциальными 8,9 электродами.

Токовый электрод 6 через измеритель 4 тока соединен с выходом первого операционного усилителя 1, а токо2 кондуктометров. Цель изобретения упрощение устройства. Устройство со-.! держит два операционных усилителя

1.". генератор 3 переменного опорно- го напряжения, измеритель 4 тбка, кондуктометрическую ячейку 5 с двумя токовыми 6,7 и двумя 8,9 потенциальнь,ми электродами, Благодаря тому, что один из полюсов генератора опорного напряжения оказывается соединенным с общей шиной операционных усилителей, †:.е. с точкой соединения источ.ников двуполярного питания этих усилителей, уменьшается уровень помех, наводимых от внешних и внутренних источников ЭДС, расширяются возможнос- д ти использования устройства. 1 ил.! вый электрод 7 соединен с выходом опе- = рационного усилителя 2, потенциальный электрод 8. соединен с инвертирующим входом операционного усилителя 1, а потенциальный электрод 9 - с инвертирующим входом операционного усилителя 2, один из полюсов генератора

3 опорного напряжения соединен с не.инвертирующим входом второго операционного усилителя 2, неинвертирующий О вход операционного усилителя 1 и второй полюс генератора 3 опорного

t напряжения соединены с общей шиной.

Устройство работает следующим образом.

Под действием опорного напряжения генератора 3 на выходе усилителя 2 возникает напряжение, которое через жидкость, заполняющую ячейку 5, и через электрод 8 подается на инвертиру1688195 ющий вход операционного усилителя 1.

Цепь, образованная последовательным соединением ячейки 5 и измерителя 4 тока, находится под напряжением, равным разности выходных напряжений

5 (относительно общей шины) усилителей

1 и 2. При этом через токовые электроды 6 и 7 ячейки протекает ток, который практическИ не ответвляется че- 1О рез потенциальные электроды 8 и 9 во внешнюю цепь ввиду большого входного сопротивления операционных усилителей. Но через эти потенциальные электроды осуществляется отрицательная обратная связь обоих усилите.пей.

Поэтому ввиду очень большого коэффициента усиления усилителей напряжение между неинвертирующим и инвертирующим входами обоих усилителей весь- 2О ма близко к нулю, и отличие этого напряжение от нуля тем меньше, чем больше коэффициент усиления усилителей.

Это означает, что напряжение на электроде 9 (относительно общей шины) практически равно опорному напряжению генератора 3, а напряжение на электроде 8 практически равно нулю.

В результате напряжение между потенциальными электродами 9 и 8 практически совпадает с опорным напряжением 11 независимо от удельной электропроводности жидкости (раствора) .

То есть при переходе от жидкости с одной удельной электропроводностью (б) к жидкости с другой удельной электропроводностью действие отрицательной обратной связи обоих усилителей приводит к тому, что ток через

4О ячейку 5 изменяется так, что напряжение между потенциал ь ными зле ктродав ми сохраняет свое значение.

Напряжение между потенциальными электродами где I — ток, текущий через ячейки;

А „- константа, зависящая от конструкции ячейки.

В данном устройстве напряжение между потенциальными электродами совпадает с опорным 11, тогда т.е. ток, фиксируемый измерителем 4, пропорционален о . Измеритель 4 может быть включен между выходом усилителя 2 и токовым электродом 7. Соединение генератора 3 с общей шиной операционных усилителей уменьшает влияние помех . формула и з о б р е т е н и я

Устройство для кондуктометрических измерений, содержащее первый усилитель, генератор переменного опорного напряжения, измеритель тока, кондуктометрическую ячейку с двумя токовыми и двумя потенциальными электродами, один из токовых электродов которой через измеритель тока соединен с выходом усилителя, о т л ич а ю щ е е с я тем, что, с целью упрощения, в него введен второй усилитель, выход которого соединен со вторым токовым электродом, инвертирующий вход первого усилителя соединен с первым потенциальным электродом, а второго усилителя — со вторым потенциальным электродом„ один из полюсов генератора переменного опорного напряжения соединен с неинвертирующим входом второго усилителя, а другой полюс и неинвертирующий вход первого усилителя соединены с общей шиной, причем оба усилителя - операционные.
