Реферат



СОВХОЗ СОВЕТСНИХ у / р

РЕСПУБЛИК (у)5. С 01 R 33/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

De o.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

MPH ГКНТ СССР

1 (21) 4711464/21 (22) ?6.06.89 (46) 30.10.91. Бюл. 40 (7?) Л.К. Сафронов и С.И. Наумов (53) 621.317.44 (088.8) (56) Авторское свидетельство СССР

N 368560, кл. G 01 R 33/00, 1965, (54) ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (57) Изобретение относится к магнитным измерениям с помощью приборов, содержащих концентраторы магнитного поля, и может быть использовано для одновременной регистрации магнитного и электрического полей при геофизических исследованиях. Цель изобрете„SU„„1688210 А 1

2 ния - расширение функциональных возможностей путем измерения изменений электрического поля, Устройство содержит соосно расположенные концентраторы 1,2 магнитного поля и датчик

3 магнитного поля, причем каждый концентратор выполнен в виде двух пластин, разделенных слоем диэлектрика, образующих обкладки плоского конденсатора. Конструкция позволяет производить одновременные измерения магнитного и электрического полей в одной и той же точке исследуемой области, при этом габариты чувствительного элемента не увеличиваются .

2 ил.

1б88210

Изобретение относится к магнитным измерениям с помощью приборов,, содержащих концентраторы магнитного поля, и может быть использовано для одновременной регистрации магнитного и электрического полей при геофизических исследованиях.

Цель изобретения - расширение функциональных возможностей путем 10 измерения изменений электромагнитного поля.

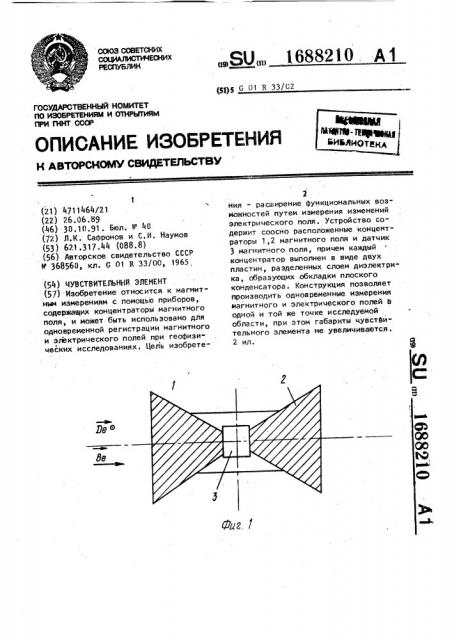

На фиг.l показана конструкция предлагаемого устройства, вид сверху, на.фиг.2 — поперечное сечение кон- 15 центратора магнитного поля и схема электрического соединения пластин концентраторов.

Устройство согласно фиг.1 содержит соосно расположенные концентра- 2п торы 1, ? магнитного поля и датчик 3 магнитного поля. Концентраторы ;,,2 выполнены в виде пластин 1-1, 1-2 и 2-1, 2-2, разделенных слоем 4 диэлектрика (фиг.2), Пластинь 1-1 и 25 .2-lj расположенные с одной стороны слоя 4 диэлектрика, электрически соединены перемычкой 5, а пластины 1-2

:и 2-2, расположенные с другой сторо-., ны слоя 4, электрически соединены пе- gg ремычкой б.

Чувствительный элемент работае г следующим образом„

При наличии магнитного поля вдоль оси концентраторов 1, 2 лоследнйе увеличивают значение индукции магнит ного поля в области размещения датчика 3, который вырабатывает сигнал Б,,, пропорциональный индукции измеряемого магнитного поггя. 4О

При изменении нормальной к пло-.,кости поверхности обкладок конденса— тора составляющей напряженности электрического поля или пропорциональной ей индукции D электрические заряды конденсатора, состоящего из пластин 1-1 и ?-1, соединенных перемычкой 5, и пластин 1-2 и 2-2, соединенных перемычкой б„ разделенных диэлектрическим слоем 4, перетекают с одной обкладки на другую (знаки зарядов определяются направлением внешнего поля) по цепи, проходящей от одной перемычки, далее через электрометрический усилитель тока (либо заряда) к другой перемычке. Сигнал с усилителя в виде разности потенциалов U пропорциональной измеряемой величине напряженности внешнего электрического поля, поступает на индикатор либо устройство обработки информации.

Выполнение концентраторов 1, 2 в виде обкладок конденсатора позволяет одним и тем же чувствительным элементом, не изменяя его габаритов производить одновременные измерения магнитного и электрического полей в одной и той же точке исследуемой области, что расширяет функциональные возможности устройства, формула и зоб рет ения а

Чувствительный элемент, содержащий соосно размещенные датчик магнитного поля и два концентратора магнитного поля, отличающийся тем, что, с целью расширения функциональных возможностей путем измерения изменений электрического поля, каждый концентратор выполнен в виде двух пластин, разделенных слоем диэлектрика.
