Устройство для регулирования расхода суспензий

Устройство для регулирования расхода суспензий

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматическому дозированию суспензий, пульпы и жидких агрессивных загрязнений смесей и может быть использовано в химической промышленности и производстве минеральных удобрений. Цель изобретения - повышение точности регулирования расхода в расширенном диапазоне. Для этого устройство для регулирования расхода суспензий

СОЮЗ СОЕЕТСНИХ

%3 ИРП ФО

PECflVSЛИН.,SU„„1688231 А1 (а1)а С 05 D 7/06 G 01 Р 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н A 5 TDPCKONIV СаидатаЛЬСтвм

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4646559/24 (22) 27. 12 ° 88 (4e) 30,10.91. Бвл, Р 40 (71) Научно-производственное обьеди-. нение "Техзнергохимпром" (72) И,П.Гайдабура, В.А.Гардт, К,Г.Костиков и В,К,Иванов (53) 621.646(088 ° 8) (56) Авторское свидетельство СССР

У 1408231, кл, С О1 Р 13/00, 1986.

Авторское свидетельство СССР

В 1164553, кл. G 01 F 13/00, 1984.

2 (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ

РАСХОДА СУСПЕНЗИЙ (57) Изобретение относится к автоматическому дозированив суспензий, пульпы и жидких агрессивных загрязнений смесей и мошет. быть использовано в химической промышленности и производстве минеральных удобрений. Цель иеобретения — повышение точности регулирования расхода в расширенном диапазоне. Для этого устройство для регулирования расхода суспензий

1688231 содержит корпус 1 с входным патрубком 2 и внутренней перегородкой 3, органы 4,5 предварительного регулирования подачи суспенэии и выходной ,патрубок 12, Каждая часть корпуса t содержит наклонные отбойные плиты 6,7, направляющие лотки 8,9 и силоИзобретение относится к автома. тическому дозированию суспензий,,пульп и жидких агрессивных загрязнен- 15 ных смесей и может быть использовано

;в химической промышленности и проиэ.,водстве минеральных удобрений для (автоматического регулирования расхода, кислот, щелочей и суспензий; 2О

Цель изобретения — повышение точ ности регулирования, расхода в рас1 ! ширенном диапазоне.

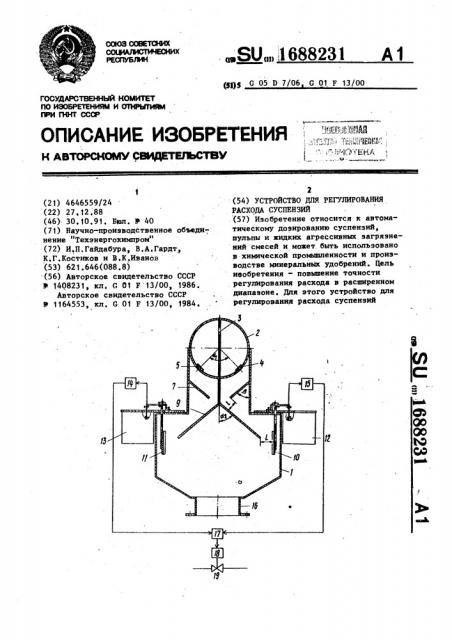

На чертеже показана функциональная схема устройства.

Устройство для регулирования расхода суспенэий содержит корпус 1 с входным патрубком 2 и внутренней .перегородкой 3, разделяющей его на две симметричные части, органы 4,5 3О предварительного регулирования ,подачи суспензии, служащие для

;формирования потока, выполненные в . виде щелевой насадки: и установленные во входном патрубке 2, В каждой час:ти устройства установлены наклонная отбойная плита 6,7 и направляющий наклонный лоток 8,9, Система "отбойная плита - наклонный лоток" образует вторую ступень формирования; . р .потока суспензии, В нижней части корпуса напротив наклонных лотков 8,9 установлены .силоизмерительные плиты 10, 11, свя- 45 занные механическим приводом 12 13 (сильфоны, безмоментные подвесы, тяги и рычаги) с электросиловыми преобразователями 14,15, а также размещен выходной патрубок 16, Для 5О регулирования расхода суспензии сигналы от преобразователей 14,15 суммируются регулятором 17 который связан с исполнительным механизмом

18 регулирующего органа 19. Геометрические характеристики и основные соотношения между, отдельнымн конструк— тивными элементами сстаются такими же, как и у прототипа. измерительные плиты 10, 11, связанные с соответствующими механическими приводами 13 14, которые через электросиловые преобразователи 1I5 17 связаны с регулятором 17, исполнительным механизмом 18 и регулирующим органом 19. 1 ил, Устройство работает следующим образом. ч

Сусиензию под давлением подают во входной патрубок 2, Поскольку устройство симметрично,, то и поток делится примерно на две равные части, В дальнейшем рассмотрим работы лишь правой половины устройства„ работа левой половины аналогична, Через щелевую насадку, орган 4 предварительного регулирования (в виде щелевой насадки) суспензия попадает в корпус устройства. Размер насадки выбирают в зависимости от расхода суспензии и давления во входном патрубке 2, осуществляя таким образом регулирование ее подачи и предварительное формирование потока, Окончательное формирование устойчивого потока осуществляется с помощьв отбойной плиты 6 и наклонного лотка 8. Сформированный ноток поступает на силоиэмерительнув плиту 10, по которой стекает в нижнюю часть корпуса в выходной натрубок 16, Поток. суспенэии оказывает давление-на силоизмерителвнув плиту 10, Давление потока суснензии пропорционально величине ее.расхода, Усилие, pasвиваемое падающим потоком на силоизмерительной плите 10, через механйческий привод 12, 13 передается на стандартный электросиловой преобразователь 15, преобразующий колебания силоизиерительной плиты 10 в сигнал постоянного тока. Каждому значению расхода суспензии, проходящему через устройство,,соответствует определенное значение выходного тока преобразователя 15, который соединен с регулятором 17. Ма вход, регулятора 17 поступает также сигнал постоянного тока и от преобразователя 15. Регулятор .17 суммирует эти сигналы и управляет исполнительным механизмом 18 регулирующего органа 19, соединенного с входным патрубком 2 устройства регулирования, тем самым поддерживая

1б88231 мещенный в первом бункере и выполненный в виде расположенных последовательно по ходу первого потока суспенэии наклонной отбойной плиты, 5 наклонного лотка и силоизмерительной плиты, связанной через первый механический привод с первым электросиловым преобразователем, выход которого соединен с первым суммирующим входом регулятора, подключенного выходом к входу исполнительного механизма, связанного с регулирующим органом, при

-этом угол наклона лотка составляет

50-80О, отношение угла наклона отбойной плиты к углу наклона лотка составляет 1,00-0,37, а отношение выходного сечения бункера отдоэированной суспензии к входному сечению его выходного патрубка составляет О,б-0,9, о т л и ч а ю щ е е с я тем, что, с целью повышения точности регулирования в расширенном диапазоне, в него введены последовательно соединенные второй механический привод и второй электросиловой преобразователь, подключенный выходом к второму суммирующему входу регулятора, а второй бункер для приема отдозированной суспензии снабжен симметрично размещенными относительно первых вторыми органами предварительного регулирования подачи суспензии и вторым преобразователем расхода суспензии в сигнал переменного, тока,.

35 расположенным по ходу второго потока, причем входной патрубок и корпус расположен в одной плоскости, внутренняя перегородка установлена по

40 оси симметрии корпуса и входного патрубка, угол между осями органов предварительного регулированияподачи суспензии состаляет 70-90О. на заданном уровне значение расхода суспензии, В предлагаемом устройстве для регулирования расхода суспензии точность дозирования при регулировании подачи загрязненной кислоты составляет 4 17. при расходе до 80 т/ч, так как суммарный поток распределяется на две части, в каждую из которых введена дополнительная ступень формирования потока. Регулирование текущего значения расхода суспенэии осуществляется автоматически„

Кроме того, с помощью предлагаемого устройства возможно осуществлять дозирование одновременно двух суспензий, поддерживая заданное соотношение между их расходами, При этом образуется гомогенная смесь этих компонентов уже на выходе предлагаемого устройства, а не в технологическом аппарате, что способствует интенсификации технологических процессов, Для осуществления этой возможности исходные суспензии подают во входной патрубок устройства по разные сто- роны от перегородки, Формула изобретения

Устройство для регулирования расхода суспенэий, содержащее. корпус с входным патрубком и внутренней.перегородкой, разделяющей его на два бункера для приема отдозированной суспензия и образующей два потока суспензии, снабженный выходным патрубком, первые органы предварительного регулирования подачи суспензии, выполненные в виде щелевой насадки, к первый преобразователь расхода суспензии s сигнал переменного тока,-раэСоставитель В Прямицын
