Реферат



Изобретение относится к контролю и сигнализации и может быть использовано в схемах аварийной сигнализации шахтных подъемных установок и в других механизмах, имеющих предохранительный тормоз. Целью изобретения яв ,ляется повышение надежности и расширение области применения индикатора работы защиты. Это достигается тем, что в индикатор работы защиты, содержащий п импульсных ячеек, блок питания , дополнительно введены управляемый генератор, цифровой блок опроса и индикации и высоковольтный анодный ключ с соответствующими связями. Выполнение импульсных ячеек позволяет повысить надежность индикатора в работе за счет введения гальванической развязки. Расширение области применения достигается за счет того, что появляется возможность индицировать не только первую сработавшую ячейку, но и все остальные сработавшие на одном и том ге индикаторе. 1 ил. с SS

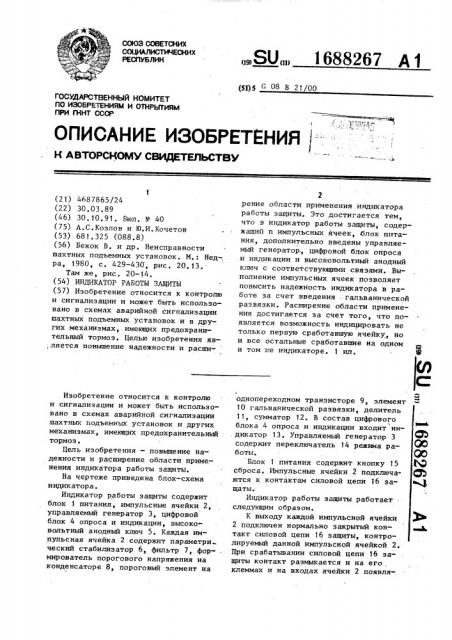

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) 1688267 Д 1 (53)S Г 08 В 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМ Ф СВИДЕТЕЛЬСТВУ однопереходном транзисторе 9, элемент

10 гальванической развязки, делитель

11, сумматор 12. В состав цифрового блока 4 опроса и индикации входит ин. дикатор 13. Управляемый генератор 3 содержит переключатель 14 режима работы.

Блок 1 питания содержит кнопку 15 сброса. Импульсные ячейки 2 подключаются к контактам силовой цепи 16 заCb

QO Об

1Я

Cb щаты.

Индикатор работы защиты работает следующим образом.

К выходу каждой импульсной ячейки

2 подключен нормально закрытый контакт силовой цепи 16 защиты, контролируемый данной импульсной ячейкой 2.

При срабатывании силовой цепи 16 защиты контакт размыкается и на его . клеммах и на входах ячейки 2 появляГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫГИЯМ

ПРИ ГКНТ СССР (2 1) 4687865/24 (22) 30.03.89 (46) 30.10.91. Бюл. Р 40 (75) А.С.Козлов и Ю.И.Кочетов (53) 681.325 (088.8) (56) Бежок В. и др. Неисправности шахтных подъемных установок. М.: Нед-. ра, 1980, с. 429-430, рис. 20. 13.

Там же, рис. 20-14. (54) ИНДИКАТОР РАБОТЫ ЗАЩИТЫ (57) Изобретение относится к контролю и сигнализации и может быть использовано в схемах аварийной сигнализации шахтных подъемных установок и в других механизмах, имеющих предохранительный тормоз. Целью изобретения яв;ляется повьппение надежности и расшиИзобретение относится к контролю и сигнализации и может быть использовано в схемах аварийной сигнализации шахтных подъемных установок и других механизмах, имеющих предохранительный тормоз.

Цель изобретения — повьппение надежности и расширение области применения индикатора работы защиты.

На чертеже приведена блок-схема индикатора.

Индикатор работы защиты содержит блок 1 питания, импульсные ячейки 2, управляемый генератор 3, цифровой блок 4 опроса и индикации, высоковольтный анодный ключ 5. Каждая импульсная ячейка 2 содержит параметри ческий стабилизатор 6, фильтр 7, формирователь порогового напряжения на конденсаторе 8, пороговый элемент на

2 рение области применения индикатора работы защиты. Это достигается тем, что в индикатор работы защиты, содержащий и импульсных ячеек, блок питания, дополнительно введены управляемый генератор-, цифровой блок опроса и индикации и высоковольтный анодный ключ с соответствующими связями. Выполнение импульсных ячеек позволяет повысить надежность индикатора в работе за счет введения . гальванической развязки. Расширение области применения достигается за счет того, что появляется возможность индицировать не только первую сработавшую ячейку, но и все остальные сработавшие на одном и том же индикаторе. 1 ил.

1688267 ется постоянное напряжение 220 В, ко,торое стабилизируется параметрическим стабилизатором 6 и через фильтр 7 подается на зарядный конденсатор 8. Прн 5 достижении на зарядном конденсаторе

8 потенциала, равного порогу срабатывания аналога однопереходного транзистора 9, напряжение с делителя 11 снимается. Разрядный импульс открыва- 10 ет динистор оптрона 10, который остается открытым за счет тока удержания„ и на входе сумматора 12 появляется сигнал "1, дающий разрешение íà срабатывание высоковольтного анодного ключа 5.

На блок 4 опроса и индикации подаются импульсы прямоугольной формы с управляемого генератора 3. Сигнал опроса с выхода блока 4 поступает на вход сумматора 12 и там, где в результате срабатываний на сумматоре 12 уже дежурит "1, он выдает счгнал на срабатывание высоковольтного анодного ключа 5, что, в свою очередь, приводит к появлению напряжения на аноде индикатора 13, и индикатор 13 индицирует номер сработавшей защиты.

В режиме проверки (переключатель

14 разомкнут) с периодичностью 1 с высвечиваются номера всех разомкнутых контактов защиты. В режиме "Работа" (переключатель 14 замкнут) индикатор

13 фиксирует номер первой сработавшей импульсной ячейки. Сброс показа:ний индикатора 13 осуществляется кноп.35

;кой "Сброс" 15. В указанном режиме с выхода первой же сработавшей импульсной ячейки 2 сигнал "0" подается на вход управляемого генератора 3, что приводит к срыву генерации, а в результате постоянно высвечивается но-. мер сработавшей ячейки 2, Формула изобретения

Индикатор работы защиты, содержа- 45 щий и импульсных ячеек, первый и второй входы каждой из которых являются входами подключения первого и второго выводов соответствующего контролируемого контакта зашиты, блок питания, 50 первый и второй выходы которого соединены соответственно с третьими и четвертыми входами импульсных ячеек:, отличающийся тем, что, с целью повышения надежности и расширения области применения индикатора работы защиты, в него введены управляемый генератор, цифровой блок опроса и индикации и высоковольтный анодный ключ, а каждая импульсная ячейка содержит параметрический стабилизатор, делитель, фильтр, формирователь порогового напряжения, пороговый элемент, элемент гальванической развязки, сумматор, первый и второй входы параметрического стабилизатора являются перBbIM u вторым входами импульсной ячейки, первый выход параметрического стабилизатора соединен с первым входом делителя и с первым входом фильтра, выход которого соединен с первым выводом формирователя порогового напряжения и с первым выводом порогового элемента, второй вывод которого соединен с первым выводом элемента гальванической развязки, второй выход араметрического стабилизатора каждой импульсной ячейки соединен с вторым выводом элемента гальванической развязки, с вторым выводом формирователя порогового напряжения, с вторым входом фильтра и с вторым входом делителя, выход которого соединен с третьим выводом порогового элемента, третий вывод элемента гальванической развязки является третьим входом импульсной ячейки, а четвертый вывод соединен с первым входом сумматора, второй вход которого является четвертым входом импульсной ячейки, а третий вход сумматора — пятым входом импульсной ячейки, выход сумматора является выходом импульсной ячейки, первый выход блока питания соединен с первым входом управляемого генератора, выход которого соединен с тактовым входом цифрового блока опроса и индикации, выходы которого соединены с пятыми входами соответствующих импульсных ячеек, выходы которых соединены с вторым входом управляемого генератора и с первым входом высоковольтного анодного ключа, выход которого соединен с управляющим входом цифрового блока опроса и индикации, третий выход блока питания соединен с вторым входом высоковольтного анодного ключа.

1688/67
