Реферат



СОЮЗ СОВЕТСКИХ

Я«МОЮ

РЕСПУБЛИК

{19) {и) (Д1)5 G 09 F 9/00

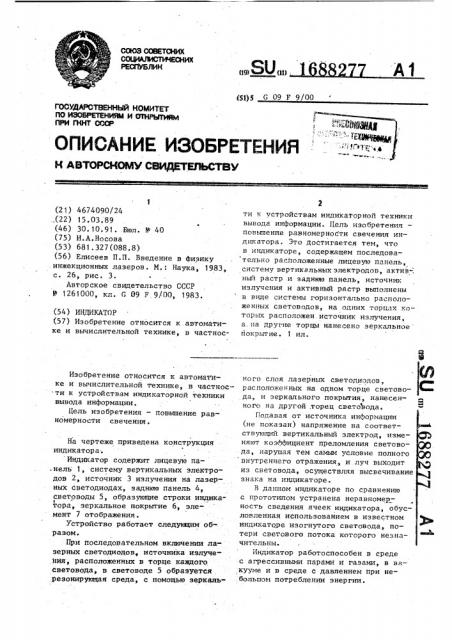

ОПИСАНИЕ ИЗОБРЕТЕНИЯ и АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4674090/24 (22) 15.03.89 (46) 30.10.91. Бюл. В 40 (75) И.А.Носова (53) 681.327(088.8) (56) Елисеев П.П. Введение в физику .инжекционных лазеров. И.: Наука, 1983, с. 26, рис. 3.

Авторское свидетельство СССР

В 1261000, кл. С 09 F 9/00, 1983. (54) ИНДИКАТОР (57) Изобретение относится к автоматике и вычислительной технике, в частносИзобретение относится к автоматике и вычислительной технике, в частности к устройствам индикаторной техники вывода информации.

Цель изобретения — повьппение равномерности свечения.

На чертеже приведена конструкция индикатора.

Инд){хатор содержит лицевую па.нель 1, систему вертикальных электродов 2, источник 3 излучения на лазерных светодиодах, заднюю панель 4, световоды 5, образующие строки индикатора, зеркальное покрытие 6, элемент 7 отображения.

Устройство работает следующим образом.

При последовательном включении лазерных светодиодов, источника излучения, расположенных в торце каждого световода, в световоде 5 образуется резонирующая среда, с помощью зеркальти к устройствам индикаторной техники вывода информации. Цель изобретения— повьппение равномерности свечения индикатора. Это достигается тем, что в индикаторе, содержащем последова тельно расположенные лицевую панель, систему вертикальных электродов, актив=, ный растр и заднюю панель, источник излучения и активный растр выполнены в виде системы горизонтально располоEpHHbIx световодов, HG одних торцах Ко торых расположен. источник излучения, а. на другие торцы нанесено зеркальное покрытие. 1 ил. ного слоя лазерных светодиодов„ расположенных на одном торце световода, и зеркального покрытия, нанесенного на другой, торец световода.

Подавая от источника информации (не показан) напряжение на соответствующий вертикальньп электрод, изменяют коэффициент преломления световода, нарушая тем саМым условие полного внутреннего отражения, и луч выходит из световода, осуществляя высвечивание знака на индикаторе.

В данном индикаторе по сравнению с прототипом устранена неравномерность сведения ячеек индикатора„ обусловленная использованием в известном р индикаторе изогнутого световода, потери светового потока которого незначительны.

Индикатор работоспособен в среде с агрессивными парами и газами, в вакууме и в среде с давлением при небольшом потреблении энергии.

1688? 7

Составитель Л. Кулиева

Техред H.Моргентад Корректор A OáÐÓ÷àÐ

В3

Тираж Подписное комитета по изобретениям и открытиям при ГКНТ СССР

Москва, )К-35,, Раушская наб., д. 4/5

Редактор Н. Кишгулинец г

Заказ 4615

ВН>ИПИ Государственного

113035„

Ф 4»

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

Формула из с Брет ения

Индикатор, содержавший последовательно расположенные лицевую панели,„ систему вертикальных злектродов, активный растр и заднюю панель и источник излучения, о т л и ч а ю ц и й— с я тем, что, с целью повышения равномерности свечения, активный растр вын в виде системы горизонтально расположенных световодов, на одних

5 торцах которых расположен источник излучения на лазерных светодиодах, а на другие торцы нанесено зеркальное покрытие.
