Способ контроля электрического контакта коммутационного аппарата

Способ контроля электрического контакта коммутационного аппарата

Иллюстрации

Показать все

Реферат



Изобретение относится к электромашиностроению , в частности к способу контроля разрывных и скользящих контактов выключателей , автоматов защиты потенциометров, щеточно-контактных узлов электрических машин. Цель изобретения - повышение достоверности контроля электрического контроля коммутационного аппарата. Через контролируемый контакт пропускают переменный ток, определяют его спектральный состав и по наличию и величине гармонических составляющих тока, расположенных выше частоты второй гармоники, судят о качестве диагностируемого контакта Зил,

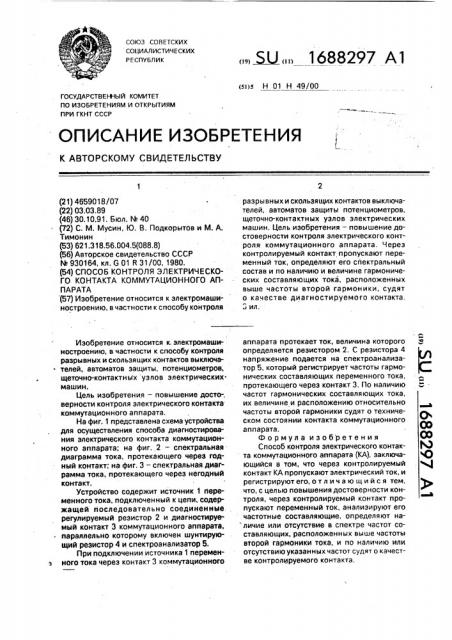

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (I() (я)з Н 01 Н 49/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4659018/07 (22) 03.03.89 (46) 30.10.91. Бюл. М 40 (72) С, M. Мусин, lO. В. Подкорытов и M. А.

Тимонин (53) 621.318.56.004.5(088.8) (56) Авторское свидетельство СССР

N. 930164, кл. G 01 R 31/00, 1980. (54) СПОСОБ КОНТРОЛЯ ЭЛЕКТРИЧЕСКОГО КОНТАКТА КОММУТАЦИОННОГО AllПАРАТА (57) Изобретение относится к электромашиностроению, в частности к способу контроля

Изобретение относится к. электромашиностроению, в частности к способу контроля разрывных и скользящих контактов выключа° телей, автоматов защиты, потенциометров, щеточно-контактных узлов электрических. машин.

Цель изобретения — повышение досто-. верности контроля электрического контакта коммутационного аппарата.

На фиг. 1 представлена схема устройства для осуществления способа диагностирования электрического контакта коммутационного аппарата; на фиг, 2 — спектральная диаграмма тока, протекающего через годный контакт; на фиг. 3 — спектральная диаграмма тока, протекающего через негодный контакт.

Устройство содержит источник 1 переменного тока, подключенный к цепи, содержащей последовательно соединенные . регулируемый резистор 2 и диагностируемый контакт 3 коммутационного аппарата, параллельно которому включен шунтирующий резистор 4 и спектроанализатор 5, При подключении источника 1 переменного тока через контакт 3 коммутационного разрывных и скользящих контактов выключателей, автоматов защиты потенциометров, щеточно-контактных узлов электрических машин. Цель изобретения — повышение достоверности контроля электрического контроля коммутационного аппарата. Через контролируемый контакт пропускают переменный ток, определяют его спектральный состав и по наличию и величине гармонических составляющих тока, расположенных выше частоты второй гармоники, судят о качестве диагностируемого контакта. ."э ИЛ. аппарата протекает ток, величина которого определяется резистором 2. С резистора 4 напряжение подается на спектроанализатор 5, который регистрирует частоты гармонических составляющих переменного тока, протекающего через контакт 3. По наличию частот гармонических составляющих тока, их величине и расположению относительно частоты второй гармоники судят о техническом состоянии контакта коммутационного аппарата.

Формула изобретения

Способ контроля электрического контакта коммутационного аппарата (КА), заключающийся в том, что через контролируемый контакт КА пропускают электрический ток, и регистрируют его, отличающийся тем, что, с целью повышения достоверности контроля, через контролируемый контакт пропускают переменный ток, анализируют его частотные составляющие, определяют на личие или отсутствие в спектре частот составляющих, расположенных выше частоты второй гармоники тока, и по наличию или отсутствию указанных частот судят о качестве контролируемого контакта.

1688297 г./

Я (и- )fy (и Щ

«о г.г

Составитель Д. Тарасов

Техред М.Моргентал

Корректор T. Малец

Редактор Н.Швыдкая
