Умножитель напряжения

Умножитель напряжения

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано в разработках малогабаритных, конструктивно-законченных источников высокого напряжения различного применения, например для питания установок по нанесению лакокрасочных покрытий. Цель - повышение надежности и технологичности . С этой целью в многомодульный вентильно-конденсаторный множитель напряжения , собранный из модулей 1 на крепежных элементах 6, установленных в последовательный ряд, элементы умножи

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1 ) (1() (н)5 Н 01 L 25/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ....

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4652872/07 (22) 20,02.89 (46) 30.10.91. Бюл. М 40 (71) Специализированное конструкторскотехнологическое бюро твердотельной электротехники с опытным производством

Института прикладной физики АН МССР (72) М. И, Белокур (53) 621.314.632(088.8) (56) Авторское свидетельство СССР

th 1103307, кл. Н 01 L 25/00, 1980.

Авторское свидетельство СССР

f4 1233252, кл. Н 01 1 25/00, 1984. (54) УМНОЖИТЕЛЬ НАПРЯЖЕНИЯ (57) Изобретение относится к электротехнике и может быть использовано в разработках малогабаритных, конструктивно-законченных источников высокого напряжения различного примен()ния, например для питания устано-, вок по нанесению лакокрасочных покрытий.

Цель — повышение надежности и технологичности. С этой целью в многомодульный вентильно-конденсаторный множитель напряжения, собранный из модулей 1 на крепежных элементах 6, установленных в последовательный ряд, элементы умножи1688305

50 теля установлены на плате 5 в одной плоскости, а места крепления выводов изолированы, например, К-образными прорезями, охватывающими крепежные элементы, симметрично которым выполнены не менее двух прорезей, и многомодульный вентильИзобретение относится к электротехнике и может быть использовано в разработках малогабаритных, кон(труктивно-законченных источников высокого напряжения различного применения, например, для питания установок по нанесению лакокрасочных покрытий, Целью изобретения является повышение надежности и технологичности.

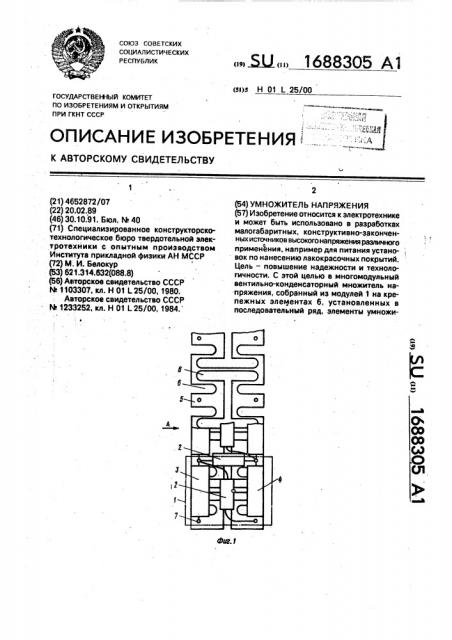

На фиг. 1 изображен умножитель нап ряжения; на фиг. 2 — вид А на фиг. 1.

Умножитель напряжения содержит модуль 1, вентили 2, конденсаторы 3 и 4, платы

5 с прорезями 6 и штырями 7, перегородку

8 корпуса 9.

Модули 1 умножителя состоят из двух вентилей 2 и по одному конденсатору 3 и 4.

Конденсаторы и вентили закрепляются на штыри 7, установленные в плату 5. Умножитель набирается из модулей 1, которые представляют собой умножитель и собирают в последовательный ряд в одной плоскости на плате 5. Умножитель содержит две, платы 5, изолированные между собой перегородкой 8 корпуса и ориентированные элементами к крышкам корпуса 9, Расположение элементов последовательно обеспечивает увеличение напряжения на каждом модуле на величину, кратную входному напряжению, и позволяет разнести разнопотенциольные выводы на максимальное расстояние, тем самым повышается надежность. Использование платы для установки элементов позволяет провести механизированную сборку и групповую пайку элементов„обеспечивает необходимую жесткость конструкции до заливки компаундом, улучшает теплообмен, тем самым повышается надежность и технологичность. Расположение элементов в одной плоскости обеспечивает возможность их замены как после испытания умножителя до заливки компаундом, так и после его заливки. Использование платы из стеклотекстолита для сборки умножителя становится возможным благодаря изготовлению в ней изолирующих прорезей между разнопотенциал ьными элементами.

Форма прорезей может быть различна в зависимости от воздействующих напряжений. В опытном образце испытаны Н-образные прорези шириной 4 мм, охватывающие но-конденсаторный умножитель напряжения состоит из двух параллельно расположенных плат с изолированной перегородкой между ними, причем элементы установлены со стороны внешних поверхностей плат 5, 2 з,п. ф-лы, 2 ил. четыре прорези такой же ширины, выполненные симметрично по две на каждый крепежный элемент, от края платы к ее оси.

Такое размещение элементов в модулях

1 и модулей на плате 5 обеспечивает увеличение напряжения на каждом модуле на величину, кратную входному напряжению, и позволяет разнести разнопотенциальные выводы на максимальное расстояние, чем повышается надежность.

Использование платы для установки элементов обеспечивает жесткость конструкции, позволяет провести механизированную сборку и групповую пайку элементов, улучшает теплообмен, повышая тем самым надежность и технологичность. Обеспечен доступ к элементам для ремонта в собранном умнЬжителе.

Испытание собранного умножителя на

20 50 кВ подтвердили вышеперечисленные достоинства заявляемой конструкции, ее работоспособность и высокие электрические характеристики, Для уменьшения длины умножителя при большом числе модулей, например выше 5, можно использовать две и более платы. Причем на первой собирается последовательный ряд из части модулей, затем в такой же последовательности еще часть модулей и т.д, При расположении плат на ребро змейкой, связь между ними осуществляется простым монтажным проводом.

Формула изобретения

1. Умножитель напряжения, состоящий из модулей, собранных в последовательный ряд и установленных по меньшей мере на одной плате на крепежных элементах, между которыми выполнены пазы, о т л и ч а юшийся тем, что, с целью повышения технологичности и надежности, пазы имеют Н-образную форму и симметрично им расположены попарно крепежные элементы.

2. Умножитель напряжения по и. 1, отл и-. ч а ю щ и й.с я тем, что симметрично крепежным элементам выполнены дополнительные прорези от торца платы к ее продольной оси.

1688305

8Н4

Составитель О. Наказная

Редактор Н. Швыдкая Техред М.Моргентал Корректор С,Шевкун

Заказ 3712 Тираж 347 Подйисное, ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Рэушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 101

3.Умножитель напряжения по п.1, о т л ича ю щи и с я тем, чтоон снабжен изоляционной перегородкой, установленной между двумя параллельными платами, а модули расположены со стороны внешних поверхностей плат.
