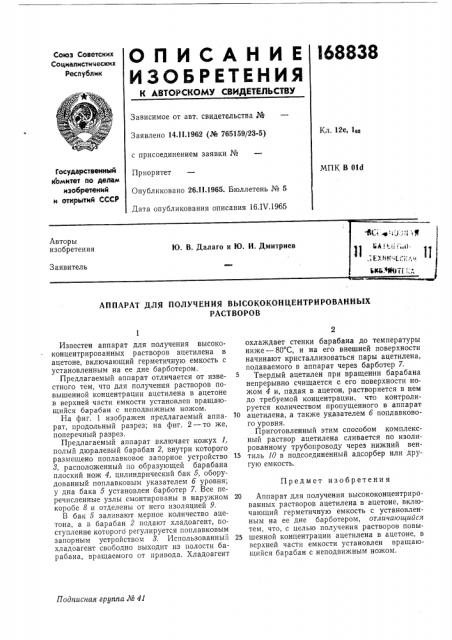

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹o

Заявлено 14.11.1962 (№ 765159/23-5) Кл. 12е, 1 2 с присоединением заявки №

Приоритет

Опубликовано 26.11.1965. Бюллетень № 5

Дата опубликования описания 16.IV.1965

Государственный комитет по делам изобретений и открытий СССР

МПК В 01й

АППАРАТ ДЛЯ ПОЛУЧЕНИЯ ВЫСОКОКОНЦЕНТРИРОВАННЫХ

РАСТВОРОВ

Предмет изобретения

Подписная группа № 41

Известен аппарат для получения высококонцентрированных растворов ацетилена в ацетоне, включающий герметичную емкость с установленным на ее дне барботером.

Предлагаемый аппарат отличается от известного тем, что для получения растворов повышенной концентрации ацетилена в ацетоне в верхней части емкости установлен вращающийся барабан с неподвижным ножом.

На фиг. 1 изображен предлагаемый аппарат, продольный разрез; на фиг. 2 — то же, поперечный разрез.

Предлагаемый аппарат включает кожух 1, полый дюралевый барабан 2, внутри которого размещено поплавковое запорное устройство

8, расположенный по образующей барабана плоский нож 4, цилиндрический бак 5, ооорудованный поплавковым указателем б уровня; у дна бака 5 установлен барботер 7. Все перечисленные узлы смонтированы в наружном коробе 8 и отделены от него изоляцией 9.

В бак 5 заливают мерное количество ацетона, а в барабан 2 подают хладоагент, поступление которого регулируется поплавковым запорным устройством 8. Использованный хладоагент свободно выходит из полости барабана, вращаемого от привода. Хладоагент охлаждает стенки барабана до температуры ниже — 80 С, и на его внешней поверхности начинают кристаллизоваться пары ацетилена, подаваемого в аппарат через барботер 7.

Твердый ацетилен при вращении барабана непрерывно счищается с его поверхности ножом 4 и, падая в ацетон, растворяется в нем до требуемой концентрации, что контролируется количеством пропущенного в аппарат

>О ацетилена, а также указателем б поплавкового уровня.

Приготовленный этим способом комплексный раствор ацетилена сливается по изолированному трубопроводу через нижний вентиль 10 в подсоединенный адсорбер или другую емкость.

20 Аппарат для получения высококонцентрированных растворов ацетилена в ацетоне, включающий герметичную емкость с установленным на ее дне барботером, отличающийся тем, что, с целью получения растворов повы25 щенной концентрации ацетилена в ацетоне, в верхней части емкости установлен вращающийся барабан с неподвижным ножом.
