Реферат



союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 04 В 10/00

ГОСУДАРСТ ВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

6! АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4608517/09 (22) 23.11.88 (46) 30.10.91. Бюл. (Ф 40 (71) Институт кибернетики с вычислительным центром Научно-производственного обьединения "Кибернетика" АН УЗССР (72) Э.Б.Махмудов, Д.В.Протопопов и

Э.Н.Биктимиров (53) 621.396.6(088.8) (56) Патент Великобритании 1Ф 2067750, кл. Н 04 В 9/00. 1979.

Авторское свидетельство СССР

1Ф 1107305, кл. Н 04 В 9/AO 1984. (54) УСТРОИСТВО ПЕРЕДАЧИ СИГНАЛОВ (57) Изобретение относится к цифровым волоконно-оптическим системам связи. Цель

„,. Ж„„1688427 А1 изобретения — повышение надежности связи. Устройство содержит N станций 1, волоконные световоды 2, шины 3 и 4 управления, шины

5 адреса, оптический приемопередатчик 6, оптический коммутатор 7, блоки элементов

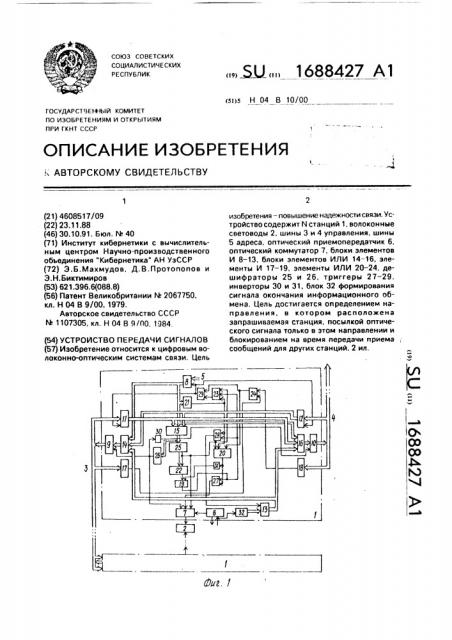

И 8 — 13, блоки элементов ИЛИ 14 — 16, элементы И 17 — 19, элементы ИЛИ 20 — 24, дешифраторы 25 и 26, триггеры 27 — 29, инверторы 30 и 31, блок 32 формирования сигнала окончания информационного обмена, Цель достигается определением направления, в котором расположена запрашиваемая станция, посылкой оптического сигнала только в этом направлении и блокированием на время передачи приема сообщений для других станций. 2 ил, 1688427.Изобретение относится к цифровым системам связи, использующим при передаче информации световое излучение, и может использоваться в автоматизированных системах управления и вычислительных сетях, Цель изобретения — повышение надежности связи, На фиг. 1 изображена функциональная схема устройства передачи сигналов, на фиг. 2 — функциональная схема оптического приемопередатчика, Устройство передачи сигналов содержит N станций 1, волоконные световоды 2, шины 3 и 4 управления, шины 5 адреса.

Каждая станция 1 содержит оптический приемопередатчик 6, оптический коммутатор 7, первый — шестой блоки элементов И

8 — 13, первый — третий блоки элементов

ИЛИ 14 — 16, первый — третий элементы И

17 — 19, первый — пятый элементы ИЛИ 2024, первый 25 и второй 26 деши ораторы, первый — третий триггеры 27 — 29, первый 30 и второй 31 инверторы и блок 32 формирования сигнала окончания информационного обмена.

Оптический приемопередатчик 6 содержит излучатель 33, модулятор 34, фотодетектор 35 и усилитель 36.

Устройство передачи сигналов работает следующим образом.

Для организации информационного обмена между 1-й и j-й станциями 1 по шине 5 ввода адреса запрашиваемой станции 1 через первый блок элементов И 8 электрические сигналы, определяющие номер j-й запрашиваемой станции 1, одновременно поступают на входы второго элемента ИЛИ

21, на входы первого 14, второго 15 и третьего 16 блоков элементов ИЛИ. На выходе второго элемента ИЛИ 21 формируется сигнал "Лог. 1", одновременно поступающий через четвертый элемент ИЛИ 23 на первый вход третьего триггера 29 и перебрасывающий его в состояние "Лог. 0", на второй вход второго триггера 28 и через первый элемент

ИЛИ 20 на первый вход первого триггера 27.

Сигнал с выхода третьего триггера 29 одновременно подается на управляющие входы первого 8, четвертого 11 и пятого 12 блоков элементов И, запрещая тем самым ввод адреса с шины 5 ввода адреса и прием сигналов с шин 3 и 4 управления до конца информационного обмена соответственно.

Сигнал уровня "Лог. 1", поступив с выхода второго триггера 28 на управляющий вход шестого блока элементов И 13, разрешает функционирование блока 32 формирования сигнала окончания информационного обмена, а сигнал уровня "Лог. 0", поступающий с выхода первого триггера 27, устанав5

55 ливает оптический коммутатор 7 в положение "Передача".

Электрические сигналы, поступающие по шине 5 ввода адреса запрашиваемой станции 1, проходят через первый 14 и третий 16 блоки элементов ИЛИ, на входы второго 9 и третьего 10 блоков элементов И соответственно, а также через второй блок элементов ИЛИ 15 пос гупают на вход второго дешифратора 26, который в зависимости от адреса запрашиваемой станции 1 определяет направление ее расположения. На выходе дешифратора 26 формируется управляющий сигнал, поступающий на второй управляющий вход оптического коммутатора 7, на управляющий вход второго блока элементов И 9, а также через первый инвертор 30, на управляющий вход третьего блока элементов И 10 и открывает тот блок, чье направление совпадает с направлением, в котором расположена запрашиваемая станция 1.

При поступлении электрических сигналов, определяющих номер )-й станции 1, по шинам 3 или 4 управления на входы четвертого 11 или пятого 12 блоков элементов И

2-й станции 1 они через второй блок элементов ИЛИ 15 проходят на вход дешифратора

26, определяющего дальнейшее направление поиска, и на информационные входы второго 9 и третьего 10 блоков элементов И, С выхода третьего элемента ИЛИ 22 сигнал

"Лог. 1" поступает на первый вход третьего элемента И 19, на второй вход которого с выхода второго инвертора 31 также подается сигнал "Лог, 1", На основании сказанного на выходе третьего элемента И 19 появляется сигнал уровня "Лог. 1", который одновременно поступает на первый вход второго триггера 28, второй вход четвертого элемента ИЛИ 23 и на второй вход первого триггера

27. Второй триггер 28 перебрасывается в состояние "Лог. 0" и тем самым отключает блок 32 формирования сигнала окончания информационного обмена от шины ввода сигнала об окончании информационного обмена. Сигнал "Лог. 1" с второго входа четвертого элемента ИЛИ 23 проходит на первый вход третьего триггера 29, переключая его в нулевое состояние, запрещающее ввод через первый блок элементов И 8 до окончания информационного обмена. На выходе первого триггера 27 появляется сигнал "Лог. 1", который устанавливает оптический коммутатор 7 в положение "Ретрансляция".

В случае поступления электрических сигналов, определяющих номер j-й станции

1, по шинам 3 и 4 управления на входы четвертого 11 или пятого 12 блоков элемен1688427

20

30

45

55 тов И j-й станции 1, они проходят через второй блок элементов ИЛИ 15 на вход дешифратора 25. На выходе дешифратора 25, соответственно опознаванию собственного адреса. формируется сигнал "Лог, 1", поступающий c . íîâðåìåííî на третий управляющий вход оптического коммутатор 7, через первый элемент ИЛИ 20 на первый вход первого триггера 27, перебрасывая его в состояние "Лог. 0" и тем самым устанавливая оптический коммутатор 7 в положение

"Прием", а также через третий вход четверого элемента ИЛИ 23 на первый вход; ретьего триггера 29, формирующего сигнал управления первым блоком элементов И 8, запрещающий ввод адреса до окончания информационного обмена.

Излучатель оптического .приемопередатчика 61-й станции 1 генерирует световые сигналы, поступающие на первый вход модулятора 34, на второй вход которого поступают электрические информационные сигналы, Модулированные оптические сигналы с выхода модулятора 34 поступают через j-й оптический коммутатор 7 в волоконный световод 2, Так как для приема световых сигналов о.вскрыт только оптический коммутатор 7 I-й станции 1, тс световые сигналы из волоконного световода 2 поступают на вход — выход приемопередатчика 6 только I-й станции 1 и далее на вход фотодетектора 35. С выхода фотодетектора 35 восстановленная последовательность электрических сигналов через усилитель 36 поступает на выход приемопередатчика 6.

Сигнал об окончании информационного обмена формируется следующим образом, При посылке определенного количества

"Лог. 0" блок 32 формирования сигнала окончания информационного обмена вырабатывает код, посылаемый по шине ввода сигнала об окончании информационного обмена, через первый блок элементов ИЛИ 14, второй блок элементов И 9 или через третий блок элементов ИЛИ 16 и третий блок элементов И 10 в шины 3 или 4 управления. При приеме сигнала об окончании информационного обмена на выходе первого 17 или второго 18 элемента И формируется сигнал

"Лог. 1", поступающий через пятый элемент

ИЛИ 24 на второй вход третьего триг. ера 29, разрешающий ввод адреса, и через первый элемент ИЛИ 20 на первый вход первого триггера 27, устанавливающего оптический коммутатор 7 в положение "Прием-передача

Формула изобретения

Устройство передачи сигналов, содержащее N станций, оптический и электрический выходы каждой из которых соединены соответственно через волоконный световод и шину управления r. оптическим и электрическим входами следующей станции, каждая станция включает в себя оптически связанные оптический приемопередатчик и оптический коммутатор, информационный вход-выход которого является оптическим входом-выходом станции, и последовательно соединенные первый дешифратор, первый элемент ИЛИ и первый триггер, выход которого соединен с первым управляющим входом оптического коммутатора. вход и выход оптического приемопередат,ика являЮТСЯ ИНфООМЭЦИОННЫМИ ВХОДОМ И ВЫХОДОМ станции, о т л и ч а ю щ е е с я тем. что, с целью повышения надежности связи, в состав каждой станции дополнител но введены первый, второй, третий, четвертый, пятый и шестой блоки элементов И первый, второй и третий блоки элементов ИЛИ, первый, второй и третий элементы И, второй, третий, четвертый и пятый элементы ИЛИ, второй и третий триггеры, первый и второй инверторы, блок формирования сигнала окончания информационного обмена и второй дешифратор. шина ввода адреса запрашиваемой станции соединена с пер;:ым входом первого блока элементов И, выход которого соединен шиной с первыми вх >, ами первого, второго и третьего блоков элементов ИЛИ и с входами второго элемента

ИЛИ, выходы первого и третьего блоков элементов ИЛИ через второй и третий блоки эле ентов И соединены шинами соответственно с входной и выходной шинами управления, входная шина управления подключена к первому входу четвертого блока элементов И и к входам первого элемента И, выходная шина подключена к первому входу пятого блока элементов И и к входам второго элемента И, выход четвертого блока элементов И соединен шиной с вторыми входами второго и третьего блоков элементов ИЛИ, выход пя з:о блока элементов И соединен с вторы одом первого блока элементов ИЛИ и с тр«тьим входом второго блока элементов ИЛИ. ьход оптического приемопередатчика соединен с входом блока формирования сигнала окончания информационного обмена, выход которого соединен шиной с первым входом шестого блока элементов И, выход которого соединен шиной с третьими входами первого и третьего блоков элементов ИЛИ, выход второго блока элементов ИЛИ соединен шиной с входами первого и второго дешифраторов, выход второго дешифратора соединен с вторым управляющим входом оптического коммутатора, с вторым входом блока элементов И и через первый инвертор

1688427

Составитель А.Александров

Редактор М.Кобылянская Техред М,Моргентал Корректор М.Шароши

Заказ 3718 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 — с вторым входом третьего блока элементов

И, первый выход второго дешифратора соединен с пе,",выми входами третьего и четвертого элементов ИЛИ и третьим управляющим входом оптического коммутатора, второй выход дешифратора соединен с вторым входом третьего элемента ИЛИ, выход которого соединен с первым входом третьего элемента И, выход третьего элемента И соединен с вторым входом первого триггера, первым входом второго триггера и вторым входом четвертого элемента ИЛИ, выход которого соединен с первым входом третьего триггера, выход второго элемента

ИЛИ соединен с третьим входом четвертого элемента ИЛИ, вторым входом первого элемента ИЛИ и вторым входом второго триггера, выход которого соединен с вторым входом шестого блока элементов И. выход

5 первого элемента ИЛИ через второй инвертор соединен с вторым входом третьего элемента И, выход первого и второго элементов И соединен соответственно с первым и вторым входом пятого элемен10 та ИЛИ, выход которого соединен с третьим входом первого элемента ИЛИ и вторым входом третьего триггера, выход которого соединен с вторыми входами первого, четвертого и пятого блоков эле15 ментов И.
