Изобретение относится к медицинской технике и может быть использовано для установления характера и степени распространения патологических процессов в брюшной полости.

Целью изобретения является повышение точности и достоверности диагностики за счет использования лазерной спектроскопии.

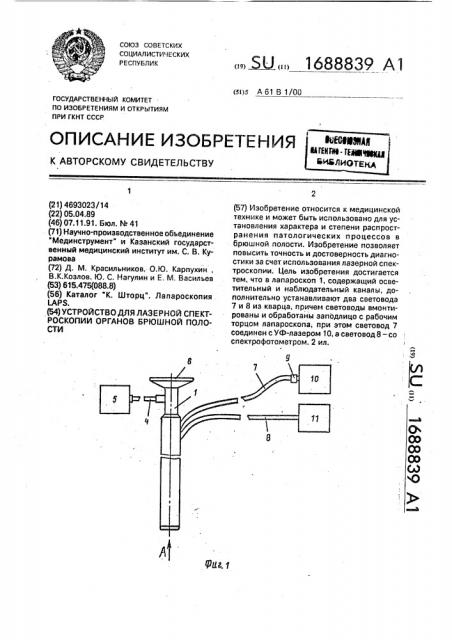

На фиг,. 1 показано устройство для лазернрй спектроскопии органов брюшной полф."ти, общий вид; на фиг. 2 — вид А на фиг.

1, Устройство состоит из лапароскопа 1, который содержит осветительный 2 и наблюдательный 3 каналы. Осветительный канал 2 выполнен из световодного волокна и соединен через гибкий световодный жгут 4 с осветителем 5. Наблюдательный канал 3 снабжен окуляром 6 для визуального наблюдения. Кварцевые световоды 7 и 8 установлены в лапароскоп, причем они вмонтированы и обработаны заподлицо на рабочем торце лапароскопа, а на противоположных концах вмонтированы разъемы для соединения с УФ-лазером и спектрофотометром. Световод 7 через юстировочное устройство 9 соединен с УФ-лазером 10, а световод 8 соединен с регистрирующим устройством — спектрофотометром 11, Устройство работает следующим образом, 5 Лапароскоп 1 вводится в брюшную полость. Выполняют лапароскопию по общепринятой методике и после осмотра органов брюшной полости отключают осветитель 5.

Через кварцевый световод 7 органы брюш10 ной полости облучаются лазерным УФ-излучателем лазера 10, Отраженный свет по кварцевому световоду 8 передается на спектрофотометр 11, который позволяет получать как интегральную, так и спектральную

15 зависимость свечения органов.

Устройство позволяет получить одновременно визуальную и спектральную информацию.
